动力总成连同 EV 托架的拆卸和安装（3D）

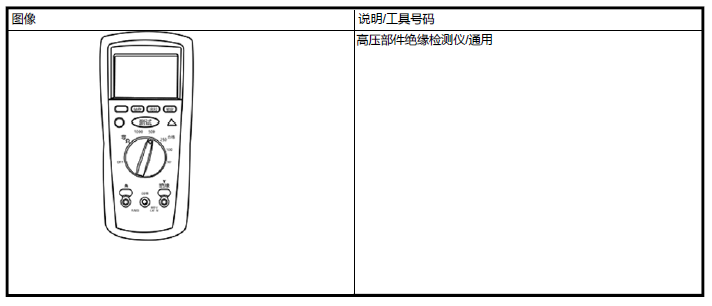

所需专用工具

警告

当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。

人员安全操作注意事项：

1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。

2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。

3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。

4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。

5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。

6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。

7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。

8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。

9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。



车辆安全注意事项：

1.严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。

2.严防在连接电子动力系统零部件过程中出现任何形式的短路。

3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。

4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。

5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。

6.使用翼子板罩以免损坏油漆表面。



设备安全注意事项：

1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。

2.拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。



场地安全注意事项：
1.必须在电动车专用维修工位进行维修。

2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。

3.高压系统部件区域贴上高压危险警示标签。

4.场地内需配备防电起火的灭火器。

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.空调系统制冷剂- 回收

3.12 V 蓄电池端子 - 断开

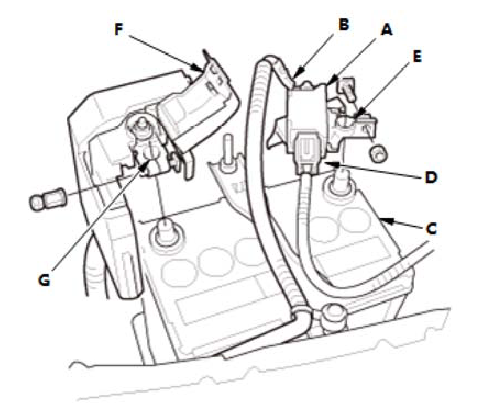

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

4.驱动电机冷却液 - 排空

5.动力总成左护板 - 拆卸

6.动力总成右护板 - 拆卸
7.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

8.副车架总成 - 拆卸

9.电动压缩机 - 拆卸
10.暖风系统PTC - 拆卸
11.前驱动轴- 拆卸

12.三合一总成 - 拆卸
13.EV托架上线束- 脱开

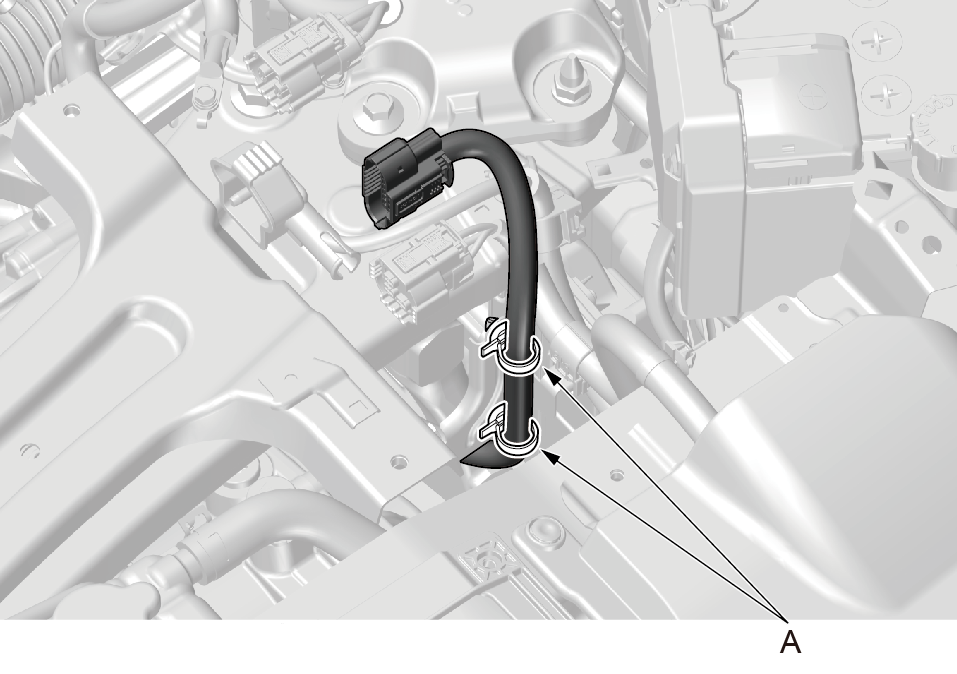

1.使用内饰件拆卸工具脱开三合一低压线束固定卡扣（A）。

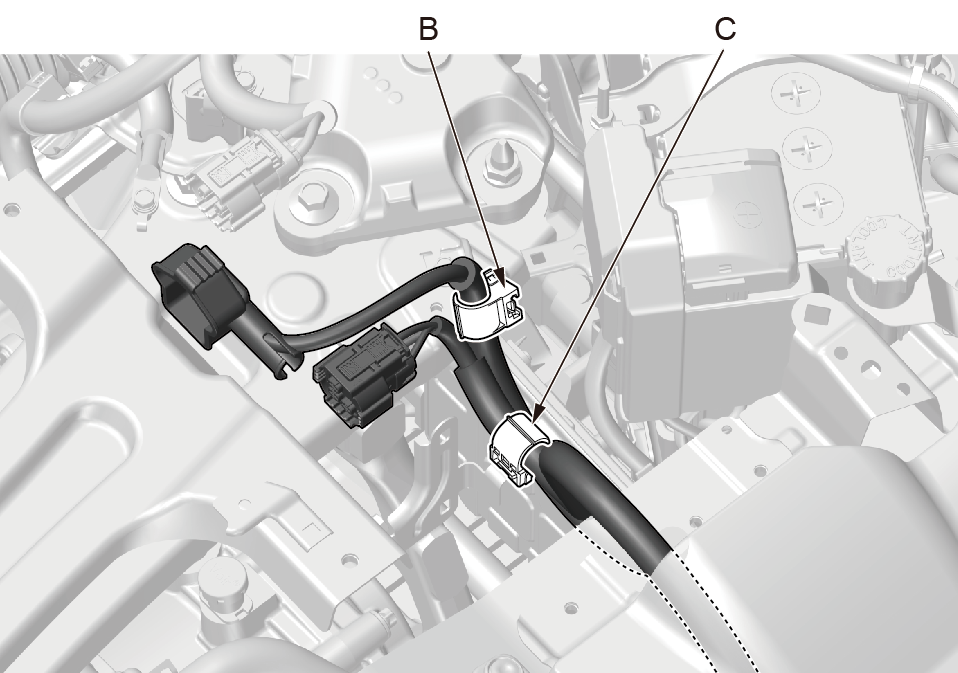

2.脱开12V正极电缆线束固定卡夹（B）。

3.脱开慢充电缆线束固定卡夹（C）。

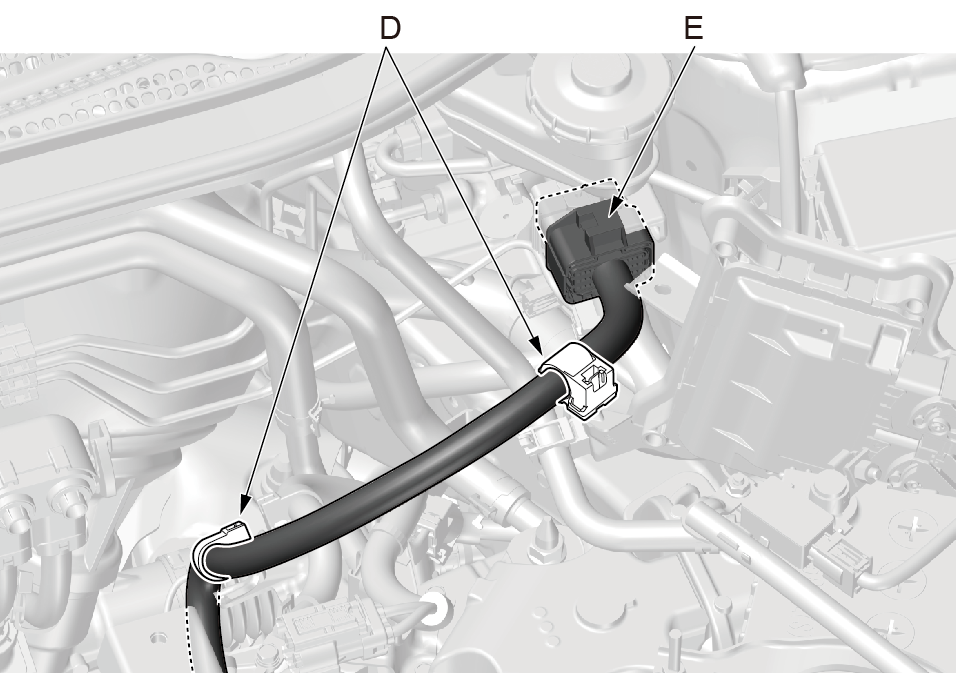

4.脱开动力总成低压线束（两处）固定卡夹(D)。

5.脱开动力总成低压线束中间插接器固定卡夹，脱开中间插接器（E）。

6.脱开三合一搭铁线束固定卡夹（F）。

7.脱开空调PTC高压电缆固定卡夹（G），取下空调PTC高压电缆。

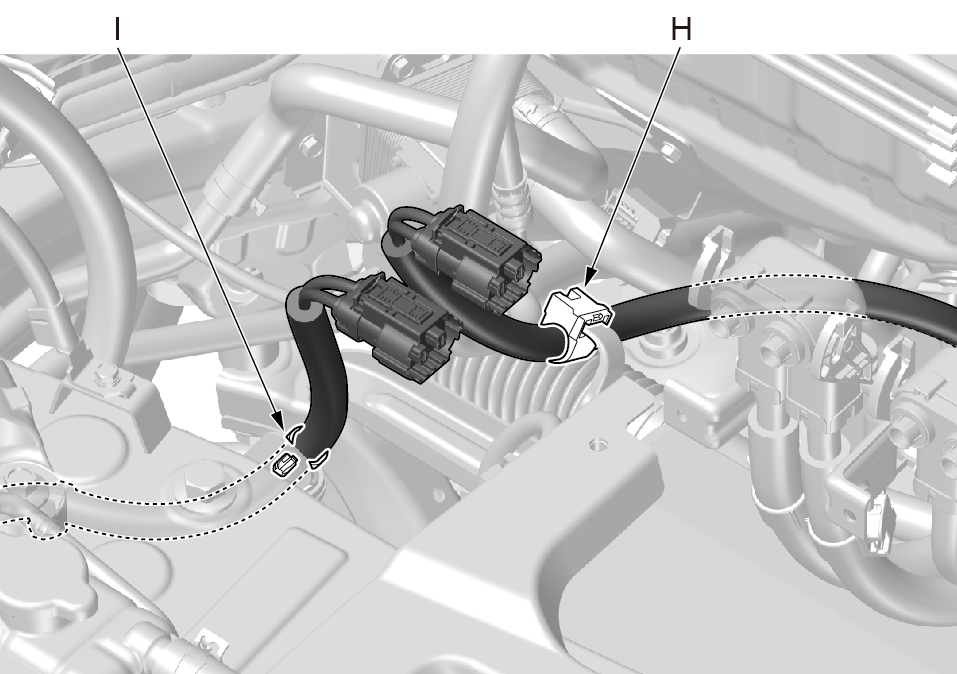

8.脱开动力电池包加热器PTC高压电缆固定卡夹（H）。

9.使用内饰件拆卸工具脱开电动空调压缩机高压电缆固定卡扣（I）。

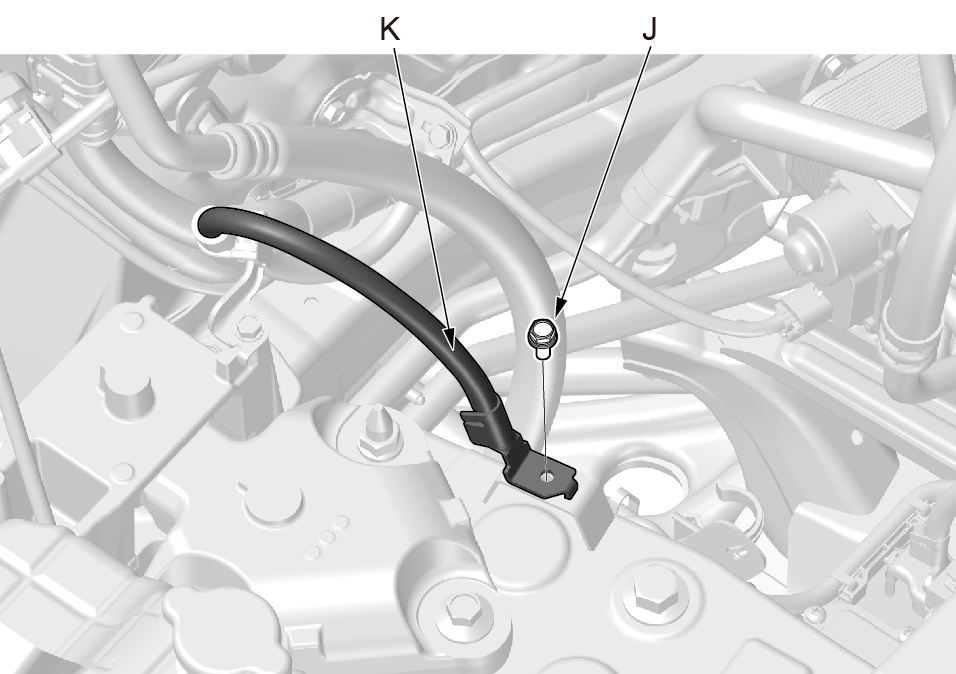

10.使用10mm套筒拆卸车身搭铁线束固定螺栓（J），脱开搭铁线束（K）。

14.动力总成冷却水管 - 拆卸

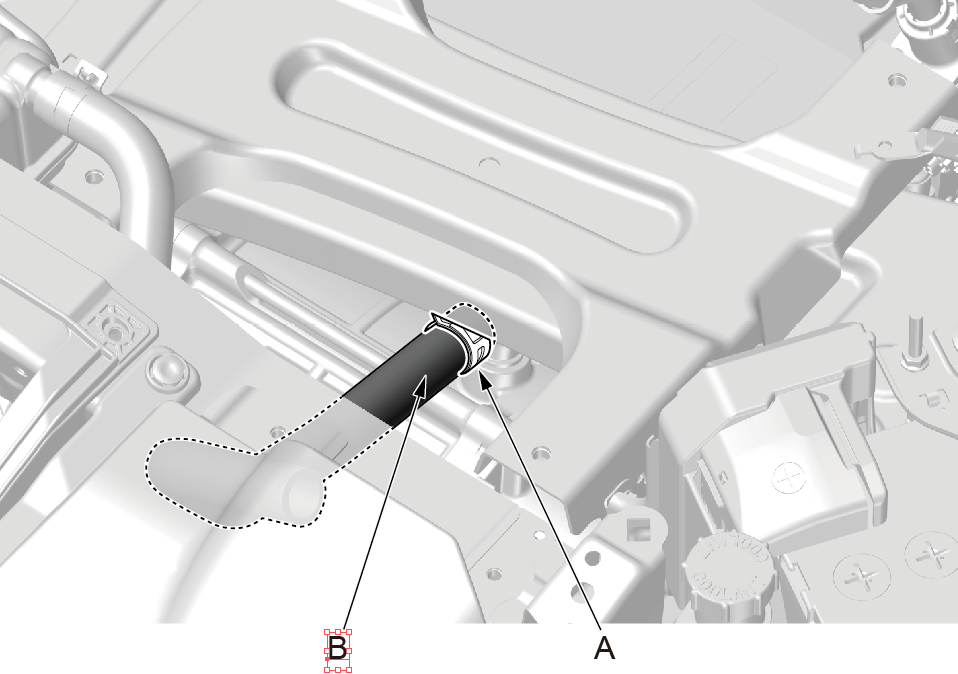

1.使用水管卡箍拆装钳脱开水管固定卡箍（A），左右旋转脱开动力总成出水管 （B）。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

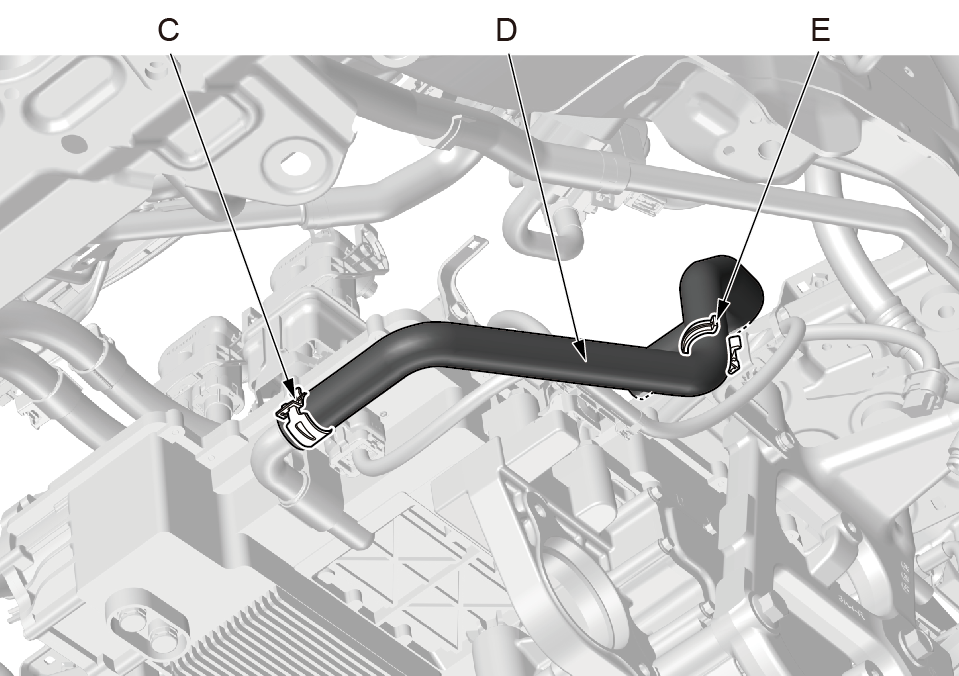

2.使用水管卡箍拆装钳脱开水管固定卡箍（C），左右旋转，脱开动力总成进水管。

3.将动力总成进水管从固定卡夹（E）中脱出，取下动力总成进水管（D）。

注意事项
  • 需佩戴护目镜；
  • 脱开水管时，可能会有残留的冷却液溅出。
  • 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
  • 如有冷却液溅出，请及时用抹布擦拭干净。
  • 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入。

15.动力总成连同EV 托架 - 拆卸

1.将举升平台车移至动力总成下方，放置适当垫块，使平台车平稳托住动力总成
2.使用14mm套筒拆卸EV托架与悬置连接螺栓（A），使用17mm长套筒拆卸 EV托架与悬置连接螺母（B）。
3.缓慢操作举升机与举升平台车，将动力总成连同 EV 托架从下方移出。

注意事项

操作举升机与举升平台车时，注意观察周围线束、管路，避免干涉或损坏部件

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装部件。

2.驱动电机冷却液 - 加注

3.空调系统制冷剂- 加注





EV托架的拆卸和安装

所需专用工具

警告

当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。

人员安全操作注意事项：

1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。

2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。

3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。

4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。

5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。

6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。

7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。

8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。

9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。



车辆安全注意事项：

1.严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。

2.严防在连接电子动力系统零部件过程中出现任何形式的短路。

3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。

4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。

5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。

6.使用翼子板罩以免损坏油漆表面。



设备安全注意事项：

1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。

2.拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。



场地安全注意事项：
1.必须在电动车专用维修工位进行维修。

2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。

3.高压系统部件区域贴上高压危险警示标签。

4.场地内需配备防电起火的灭火器。

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.动力总成连同 EV 托架 - 拆卸

3.动力总成线束 - 拆卸

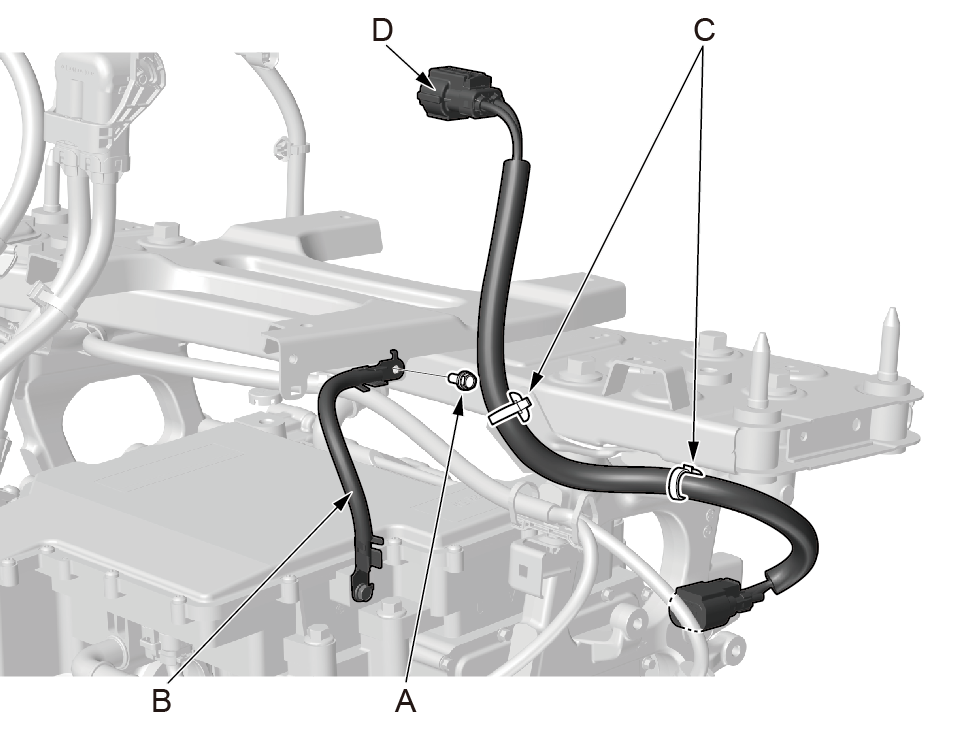

1.使用10mm套筒拆卸搭铁线束固定螺栓（A），脱开EV托架与动力总成搭铁线束（B）。

2.使用内饰件拆卸工具撬开高压电缆固定卡扣（C），取下空调电动压缩机高压电缆（D）。

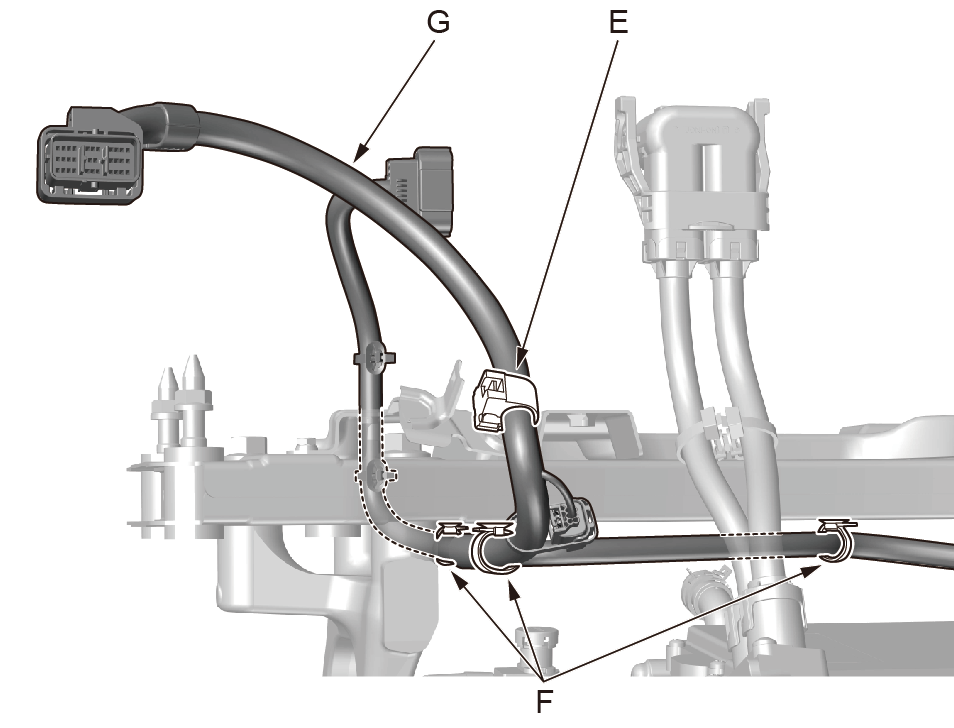

3.脱开动力总成低压线束固定卡夹（E）。

4.使用内饰件拆卸工具撬开低压线束固定卡扣（F），取下动力总成低压线束（G）。

4.EV托架 - 拆卸

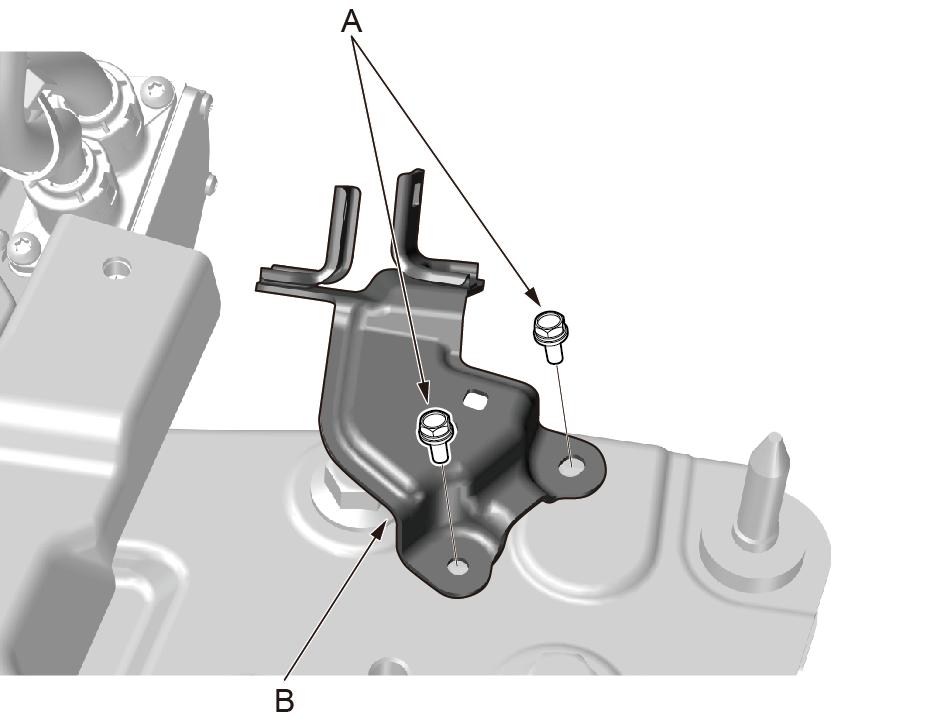

1.使用10mm套筒拆卸线束支架固定螺栓（A），取下线束支架（B）。

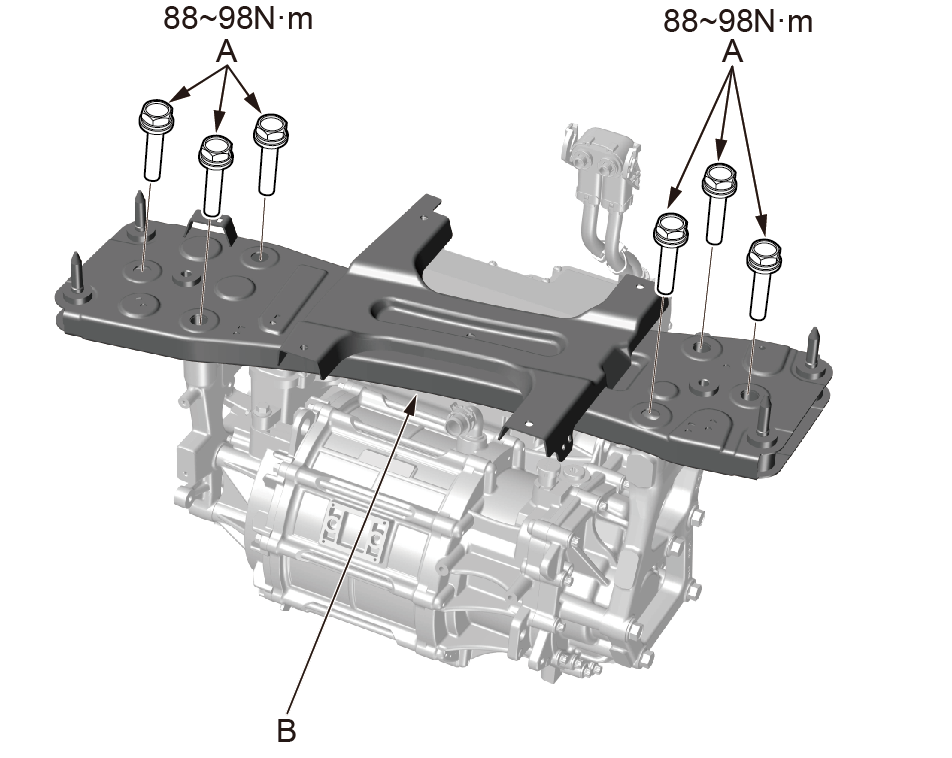

2.使用19mm套筒拆卸EV支架固定螺栓（A），两人协助，取下EV托架（B）。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装部件。



动力总成的拆卸和安装

所需专用工具

警告

当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。

人员安全操作注意事项：

1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。

2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。

3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。

4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。

5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。

6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。

7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。

8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。

9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。



车辆安全注意事项：

1.严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。

2.严防在连接电子动力系统零部件过程中出现任何形式的短路。

3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。

4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。

5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。

6.使用翼子板罩以免损坏油漆表面。



设备安全注意事项：

1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。

2.拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。



场地安全注意事项：
1.必须在电动车专用维修工位进行维修。

2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。

3.高压系统部件区域贴上高压危险警示标签。

4.场地内需配备防电起火的灭火器。

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.动力总成连同 EV 托架 - 拆卸

3.动力总成 - 拆卸

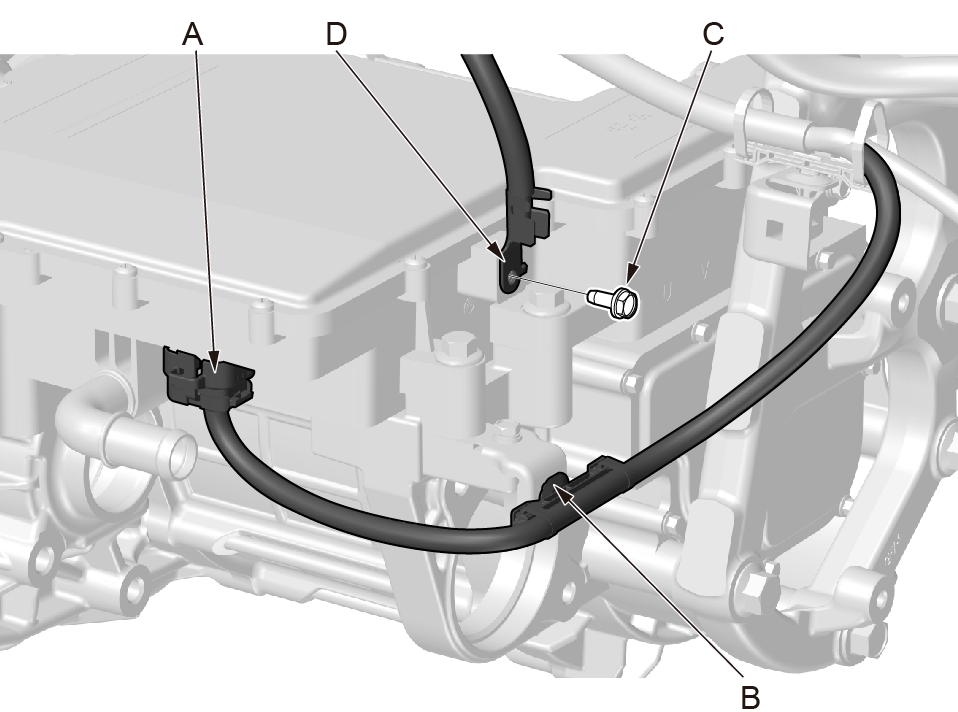

1.按住电机控制器插接器锁止夹，脱开插接器（A）。
2.使用内饰件拆卸工具撬开线束固定卡（B）。
3.使用10mm套筒拆卸动力总成搭铁线束固定螺栓（C），脱开动力总成搭铁线束（D）。

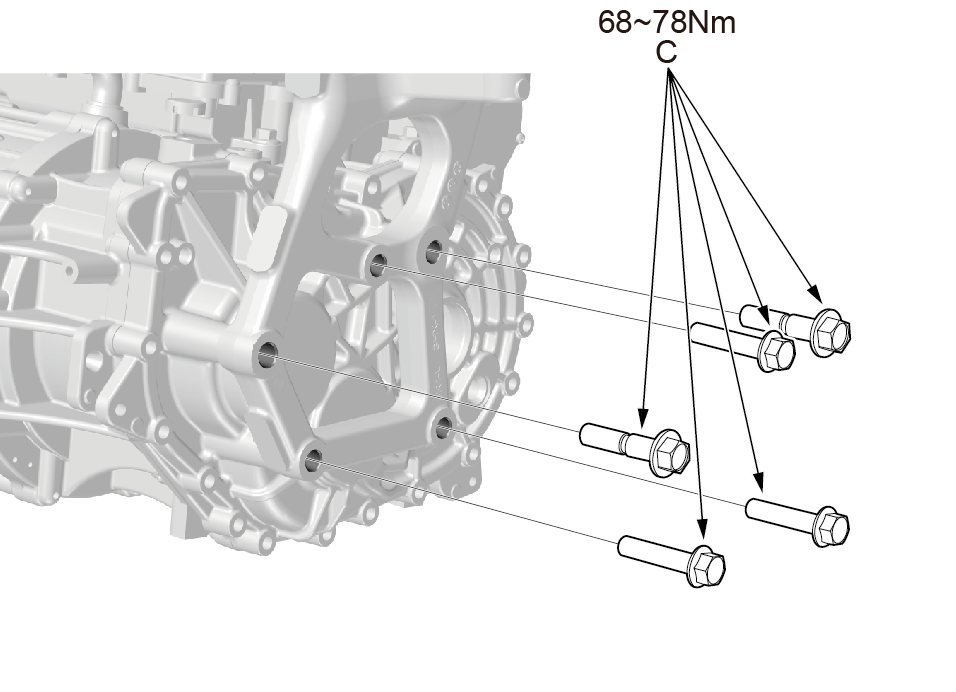

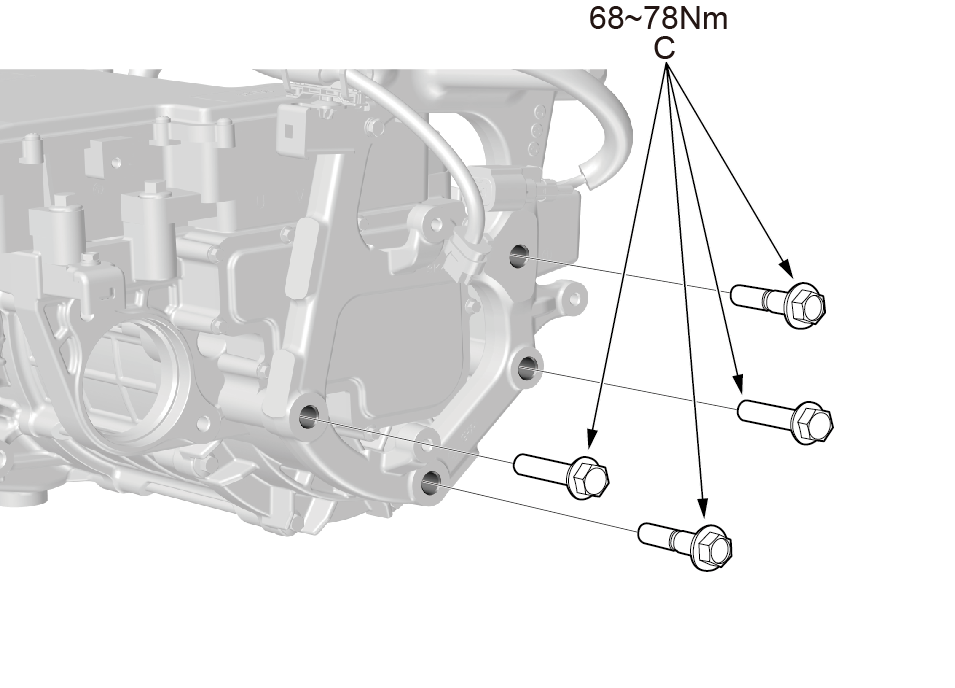

4.两人协助，使用17mm套筒拆卸动力总成与两侧支架的9个连接螺栓（C）。

注意事项

支架安装螺栓有两种规格，注意区分，安装位置如图。

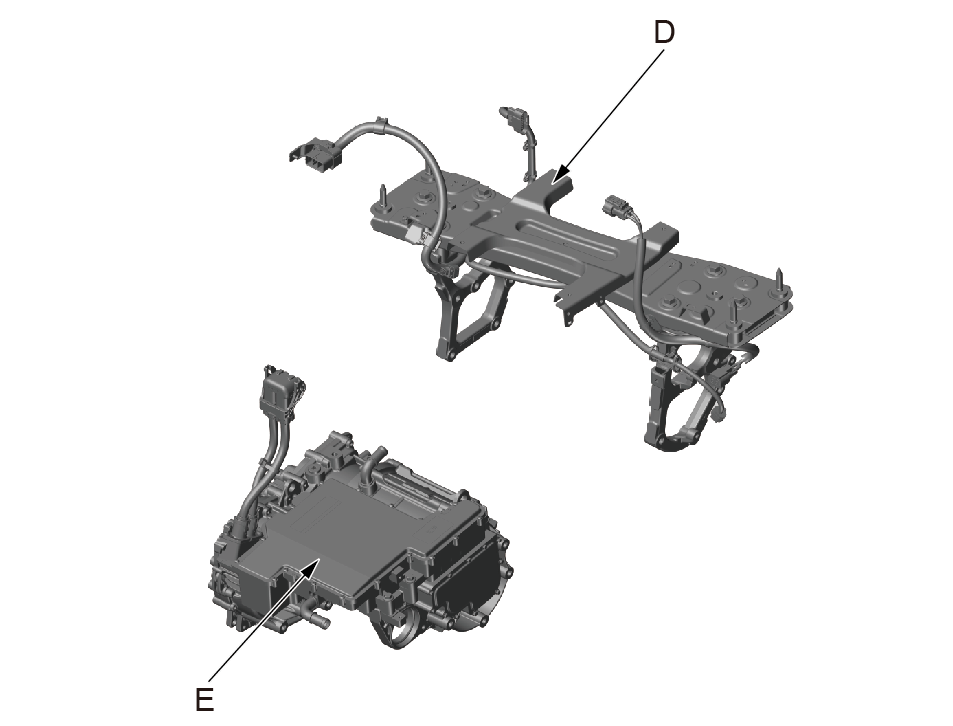

5.两人协助，抬起EV托架带线束总成（D），移出动力总成（E）。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装部件。





动力总成左悬置的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12V 蓄电池总成 - 拆卸

3.动力总成下护板 - 拆卸

4.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

5.动力总成左悬置 - 拆卸

1.将举升平台车移至动力总成下方，放置适当缓冲
块，使平台车平稳托住动力总成。

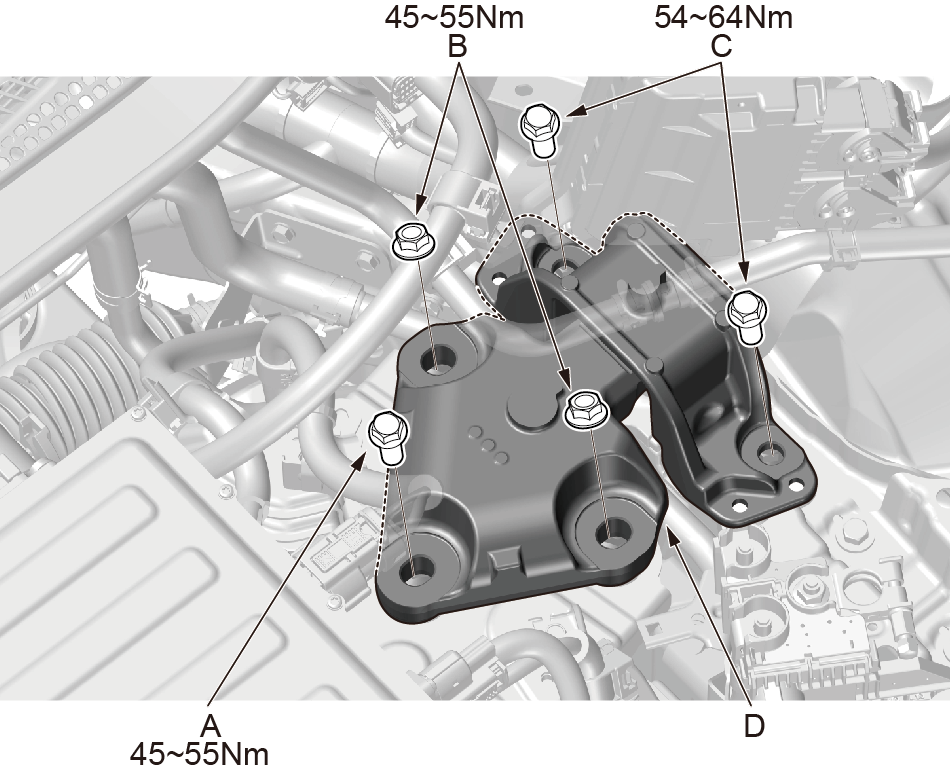

2.使用 14mm 套筒扳手拆卸动力总成左悬置固定螺栓(A)（M12×45）。

3.使用 17mm套筒扳手拆卸动力总成左悬置固定螺母(B)。

4.使用 14mm套筒扳手拆卸动力总成左悬置固定螺栓(C)（M12×45）。

5.取下动力总成左悬置(D)。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装部件。





动力总成右悬置的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12 V 蓄电池端子 - 断开

1.确保车辆处于 OFF (LOCK) 模式。

2.从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感
器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3.打开盖(F)。

4.从12 V 蓄电池上断开正极端子 (G)。

注意事项

12V蓄电池端子断开后需等待3分钟。

3.动力总成下护板 - 拆卸

4.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

5.动力总成右悬置 - 拆卸



1.使用10mm套筒拆卸搭铁线束支架固定螺栓（A），脱开线束（B）。





2.将举升平台车移至动力总成下方，放置适当垫块，使平台车平稳托住动力总成。

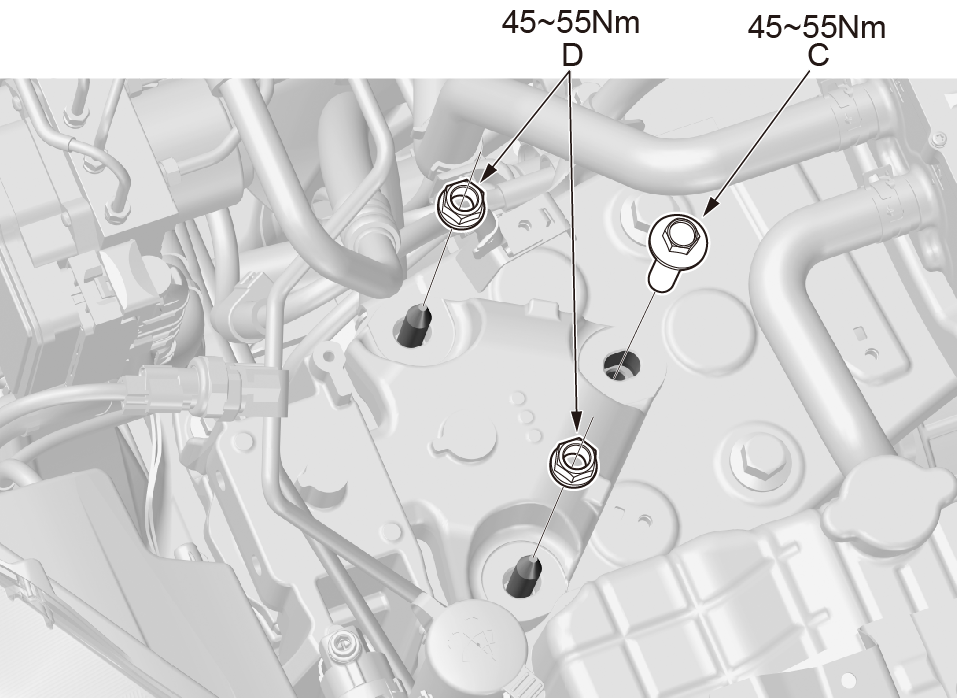

3.使用 14mm 套筒扳手拆卸动力总成右悬置固定
螺栓（C）。

4. 使用 17mm 长套筒拆卸动力总成右悬置固定螺母（D）。

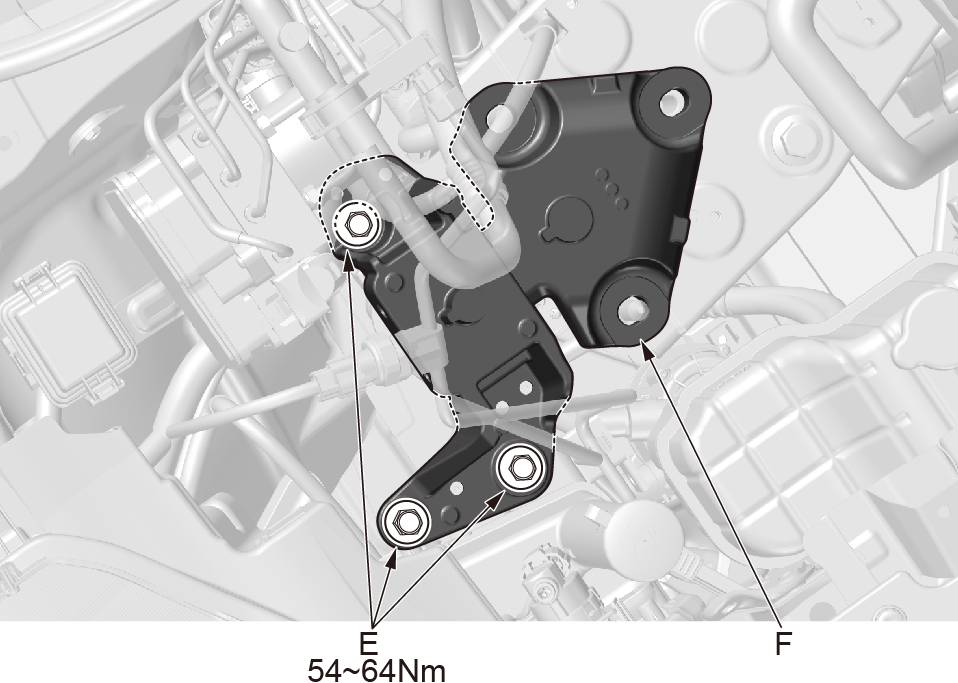

5.使用 14mm 套筒拆卸动力总成右悬置固定螺栓（E）。

6.取下动力总成右悬置（F）。



安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装部件。





动力总成后悬置的拆卸和安装

拆卸

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.动力总成下护板 - 拆卸

3.佩戴绝缘护具，使用绝缘工具

  1.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。

4.动力总成后悬置 - 拆卸

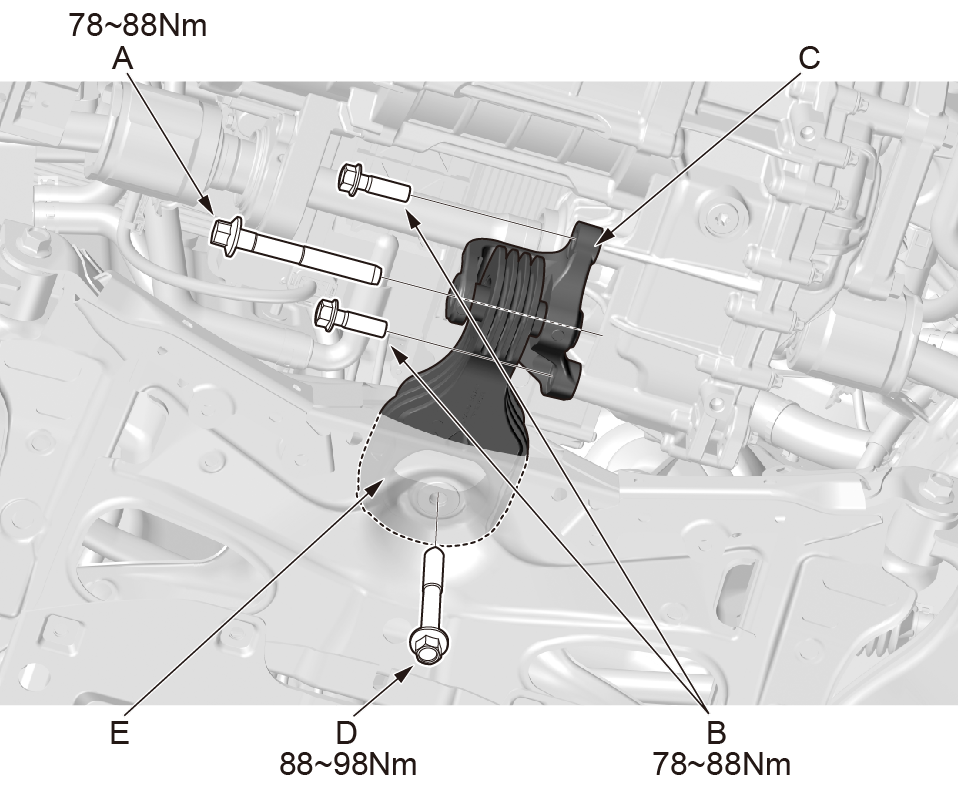

1.使用 17mm 套筒扳手拆卸动力总成弹性支架与固
定支架连接螺栓 (A)（M14×112）。

2.使用 17mm 套筒扳手拆卸动力总成固定支架螺栓
（B）（M12×40），脱开动力总成固定支架 (C)。

3.使用 17mm 套筒扳手拆卸动力总成弹性支架固定
螺栓 (D), 脱开动力总成固定弹性支架 (E)。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装部件。
