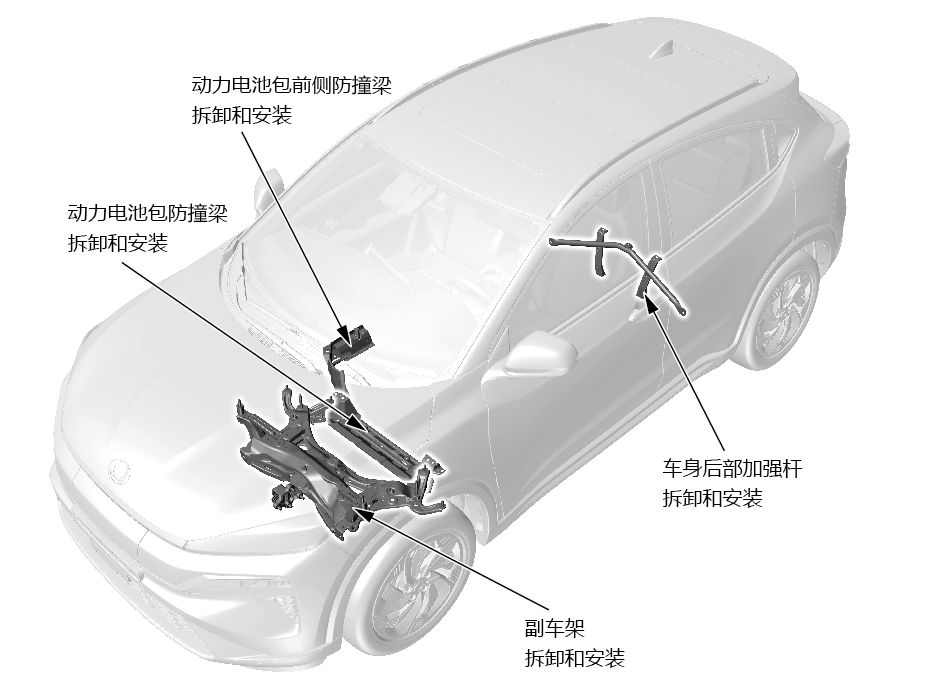

车架部件位置索引

副车架拆卸和安装
所需专用工具
图像 说明/工具号码

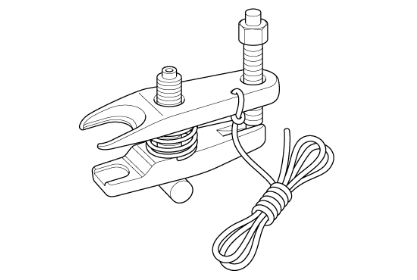

球节拆卸工具，28 mm 07MAC-SL00201

拆卸

1. 车辆- 举升

2. 前轮- 拆卸

3. 转向柱倾斜和伸缩位置 - 设置



1. 将转向柱设置为中心倾斜位置和中心伸缩位置。

4. 方向盘- 保持

1. 确定方向盘辐角中心。

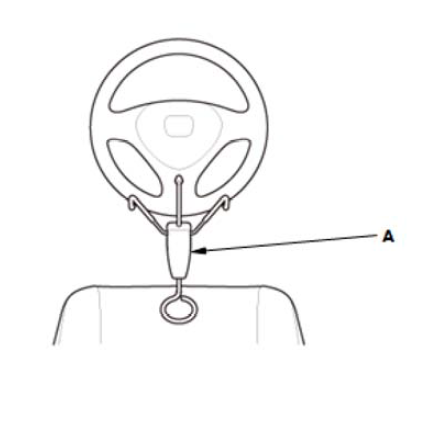

2. 安装市售方向盘固定架工具（A）。

5. 转向节盖- 拆卸

6. 转向节- 断开

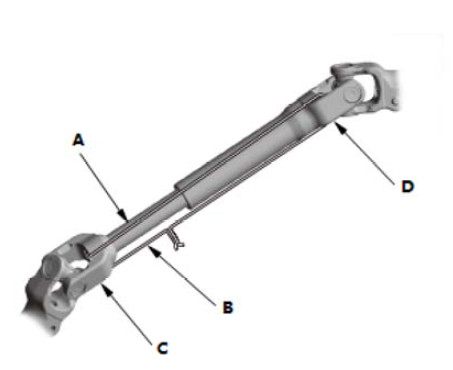

1. 在花键轴的转向节锁眼 （C）和花键管的转向节锁眼 （D） 之间用一段钢丝（B）将花键轴（A）固定在转向柱上，以防花键轴下部被拉出。

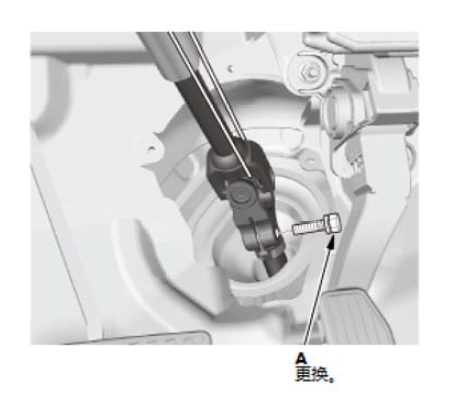

2. 拆下转向节螺栓（A）。

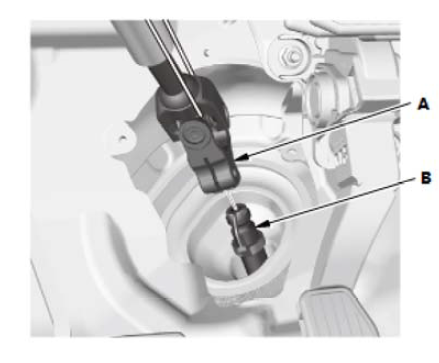

3. 从小齿轮轴（B）上断开转向节（A）。

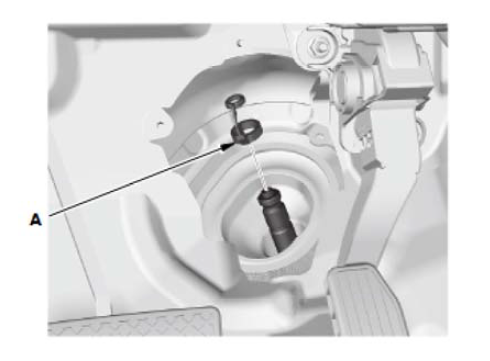

4. 拆下中央导向件（A）（如配有）并将其丢弃。

7. 转向横拉杆球头- 断开

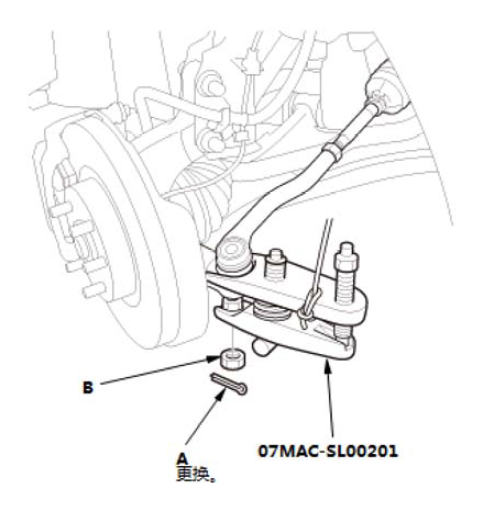

1. 拆下开口销（A）。

2. 拆下螺母（B）。

3. 使用球头拆卸工具，从转向节上断开转向横拉杆球头。

注意事项

安装球头拆卸工具时，小心不要损坏球头罩。

8. 稳定连杆 - 断开

  1. 将稳定连杆的两侧从稳定杆断开。

9. 动力总成后悬置 - 拆卸

10. 前副车架 - 拆卸

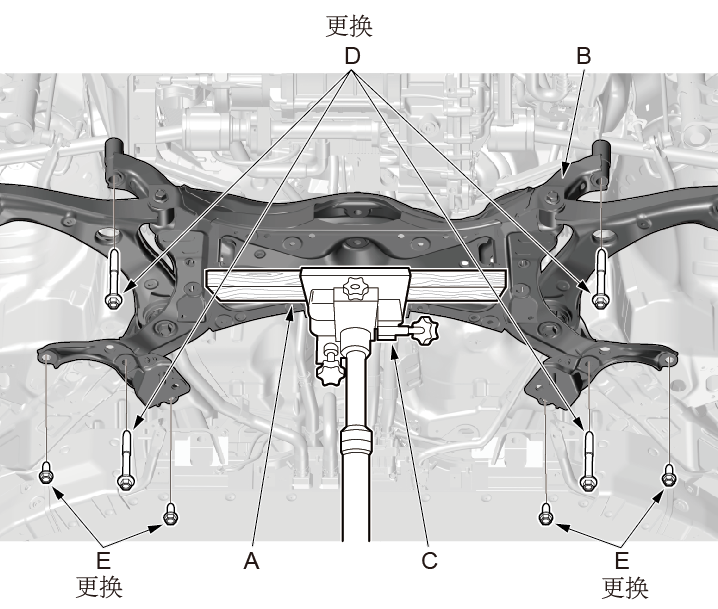

1. 将一个木块（A）固定到前副车架（B）中心的下部。

2. 将千斤顶（C）放到木块的中心。

3. 升起千斤顶，牢固支撑前副车架。

4. 拆下前副车架安装螺栓（D） 和副车架后撑条安装螺栓（E）。

5. 缓慢降低千斤顶，拆下前副车架带转向器总成（B）。

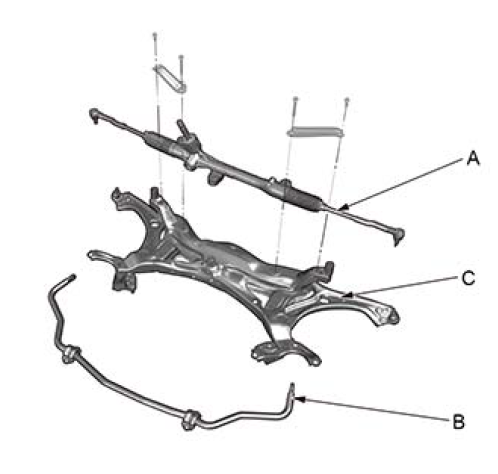

6. 拆卸转向器总成（A）和前稳定杆（B）固定螺栓，取出副车架（C）。

安装

1. 副车架 - 安装

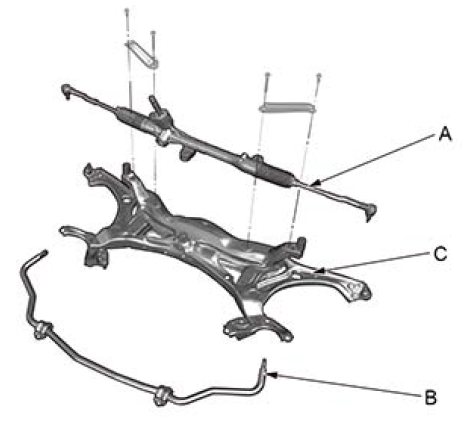

1. 将转向器（A）及前稳定杆（B）安装至副车架（C）上。

2. 前副车架 - 举起

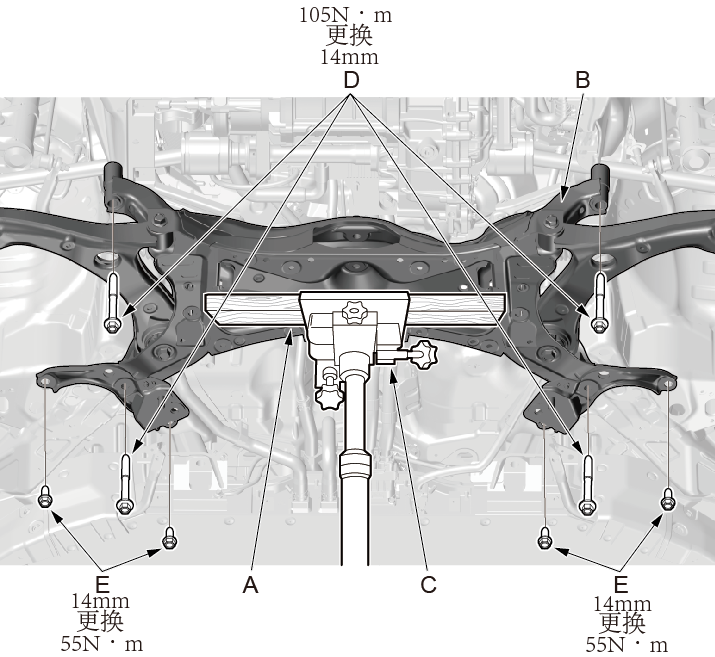

1. 用千斤顶（C）小心地升起前副车架 （B），并将小齿轮轴送入驾驶员室。

注意事项
  • 确保小齿轮轴护圈牢固就位。
  • 安装不当可能会导致水或泥浆和噪音渗入。

2. 初步安装新的前副车架安装螺栓 (D) 和新的副车架后撑条安装螺栓 (E)，安装完成后，调整并拧紧固定螺栓。

3. 动力总成后悬置 - 安装

4. 稳定杆连杆 - 连接

  1. 将稳定连杆的两侧连接到稳定杆上。

5. 横拉杆接头球节- 连接

1. 清除球节锥形部分和螺纹上的润滑脂污染物。

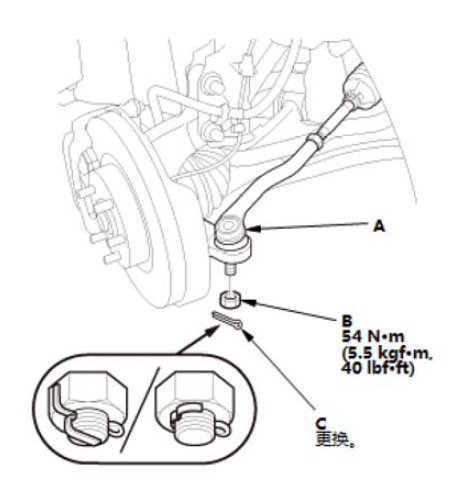

2. 将横拉杆球节(A) 连接到转向节上。

3. 安装螺母 (B)，并紧固至规定扭矩。

注意事项

如图所示，弯曲开口销。

6. 转向万向节- 连接

1. 剪断线束 (A) 。

2. 使齿条朝向行驶正前方。

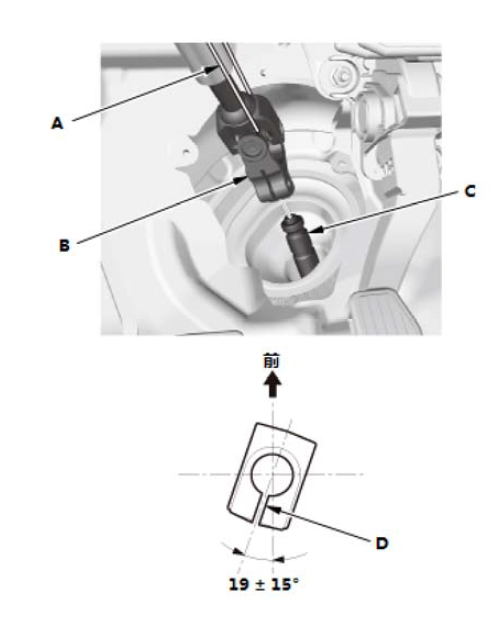

3. 将转向万向节 (B) 下端滑入齿轮轴 (C)，注意要将开口 (D) 定位在图示角度范围内。

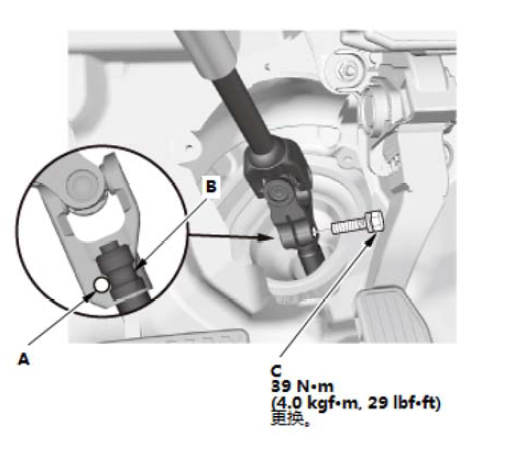

4. 将转向万向节上的螺栓孔 (A) 与齿轮轴周围的凹槽 (B) 对准。

5. 松松地安装新的转向万向节螺栓 (C) 。

6. 确保万向节螺栓牢固地处于齿轮轴的凹槽中。

7. 将万向节螺栓紧固至规定扭矩。

8. 拉动转向万向节，确保转向万向节完全固定。

7. 转向节盖- 安装

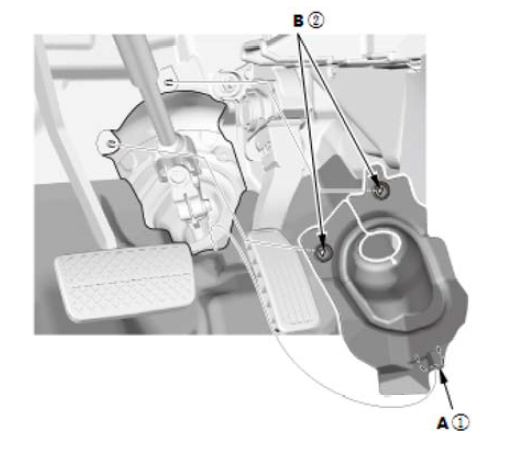

1. 按所示编号顺序安装卡扣 (A) 和压帽 (B) 。
注意事项

检查转向节盖是否损坏和破裂。如果转向节盖破裂，更换转向节盖。



8. 方向盘固定架 - 拆卸

9. 前轮- 安装

10. 重新安装首页已拆下的零件后，检查并调节前轮定位



车身后部加强杆拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1. 安全注意事项

  1. 仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2. 12 V 蓄电池端子 - 断开

1. 确保车辆处于 OFF (LOCK) 模式。

2. 从12 V 蓄电池 (C) 上断开并隔离12 V 蓄电池传感器 (A) 的电缆(B)。

注意事项
  • 始终先断开负极端。
  • 拆除端子 (E) 时，不要拿着它，以保护12 V蓄电池传感器连接器 (D)。
  • 不要从电缆断开12 V 蓄电池传感器。

3. 打开盖(F)。

4. 从12 V 蓄电池上断开正极端子 (G)。

3. 电池包总成 - 拆卸

4. 车身后部加强杆 - 拆卸

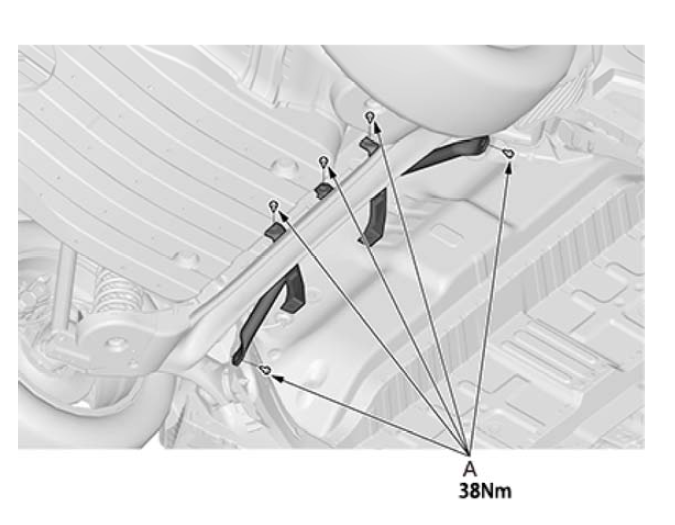

1. 使用 14mm套筒拆卸车身后部加强杆固定螺栓（M10×25），取下车身后部加强杆。

安装

1. 所有拆下零件 - 安装

  1. 按照与拆卸相反的顺序安装零件。





动力电池前侧防撞梁的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.车辆- 举升

3.动力电池侧护板 - 拆卸

4.动力电池前侧防撞梁 - 拆卸

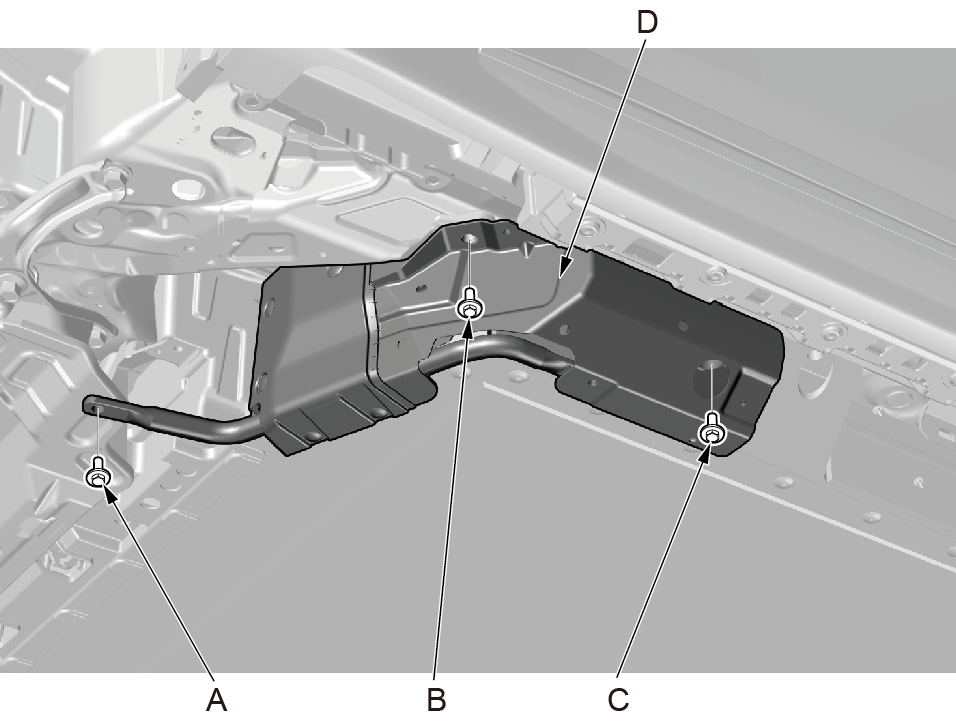

1.使用12mm套筒拆卸动力电池包前侧防撞梁的
固定螺栓（A）(M8×20)。

2.使用14mm套筒拆卸动力电池包前侧防撞梁的
固定螺栓（B）(M10×78)。

3.使用17mm套筒拆卸动力电池包前侧防撞梁的
固定螺栓（C）(M12×25)，取下动力电池包前侧防撞梁（D）。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。





动力电池包防撞梁的拆卸和安装

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

拆卸

1.安全注意事项

  1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.车辆- 举升

3.动力电池前侧防撞梁 - 拆卸

4.动力电池包防撞梁 - 拆卸

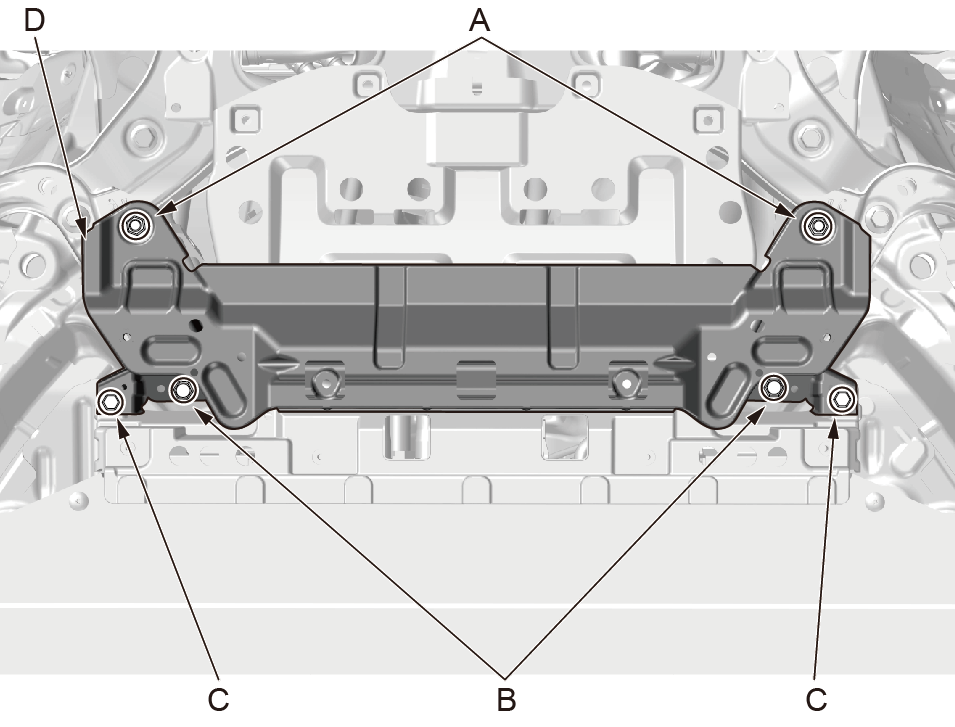

1.使用17mm套筒扳手拆卸动力电池包防撞梁的2个
固定螺母(A)。

2.使用17mm套筒扳手拆卸动力电池包防撞梁的2个
固定螺栓(B)。

3.使用10mm套筒扳手拆卸动力电池包防撞梁的2个
固定螺栓(C)。

4.取下动力电池包防撞梁(D)。

安装

5.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。
