符号

更换

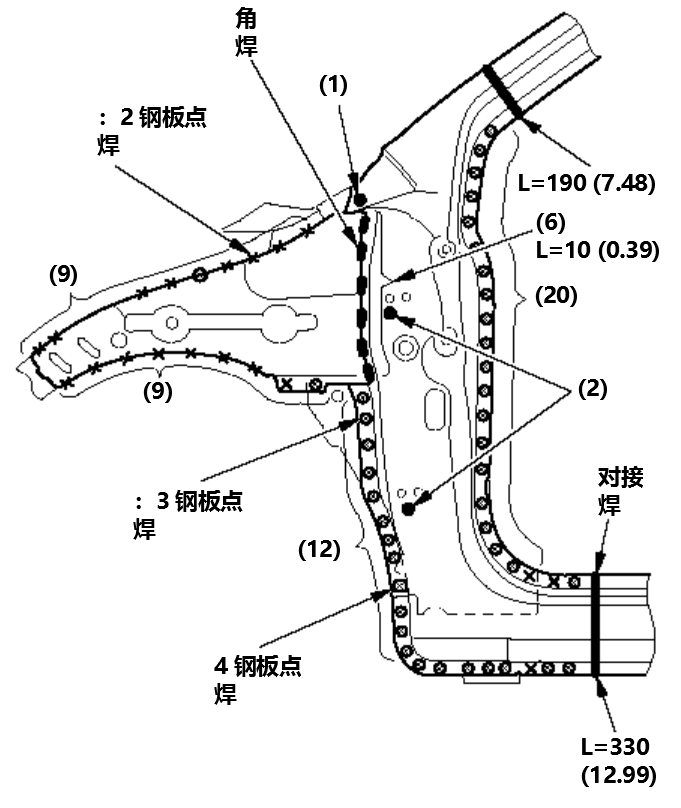

拆卸/安装中的焊接符号包括以下含义。带虚线的焊接符号表示对不可见的零件进行点焊操作。

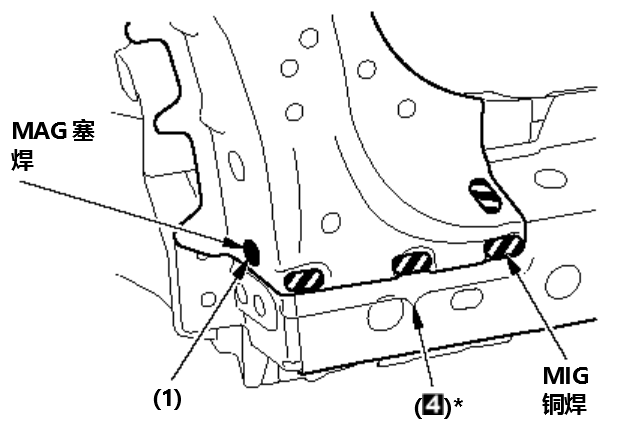

和 ：2 钢板点焊 和 ：3 钢板点焊 和 ：4 钢板点焊 ：MAG 塞焊 MAG 焊接（对接焊或角焊） ：MIG 铜焊 L 和 L*=焊接长度；单位：mm (in) ( ) 和 ( )*：焊点数

车身尺寸图

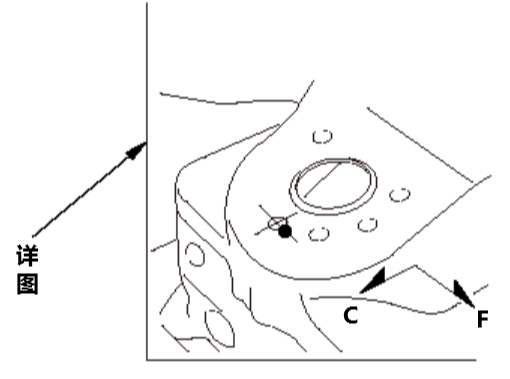

车身测量尺寸表示详图中所示的定位凸台和/或定位孔前端或上边缘之间的距离。

然而，车架修理图中的测量点始终是定位孔的中心。

防锈

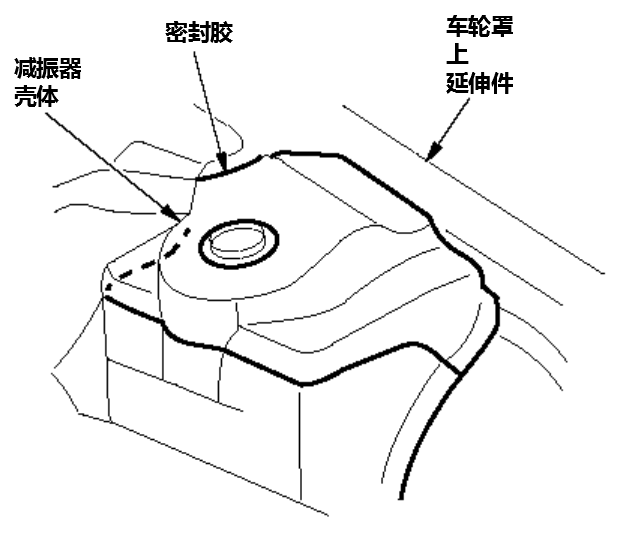

以下这类图示表示要涂抹密封胶的部位。
