前隔板拆卸

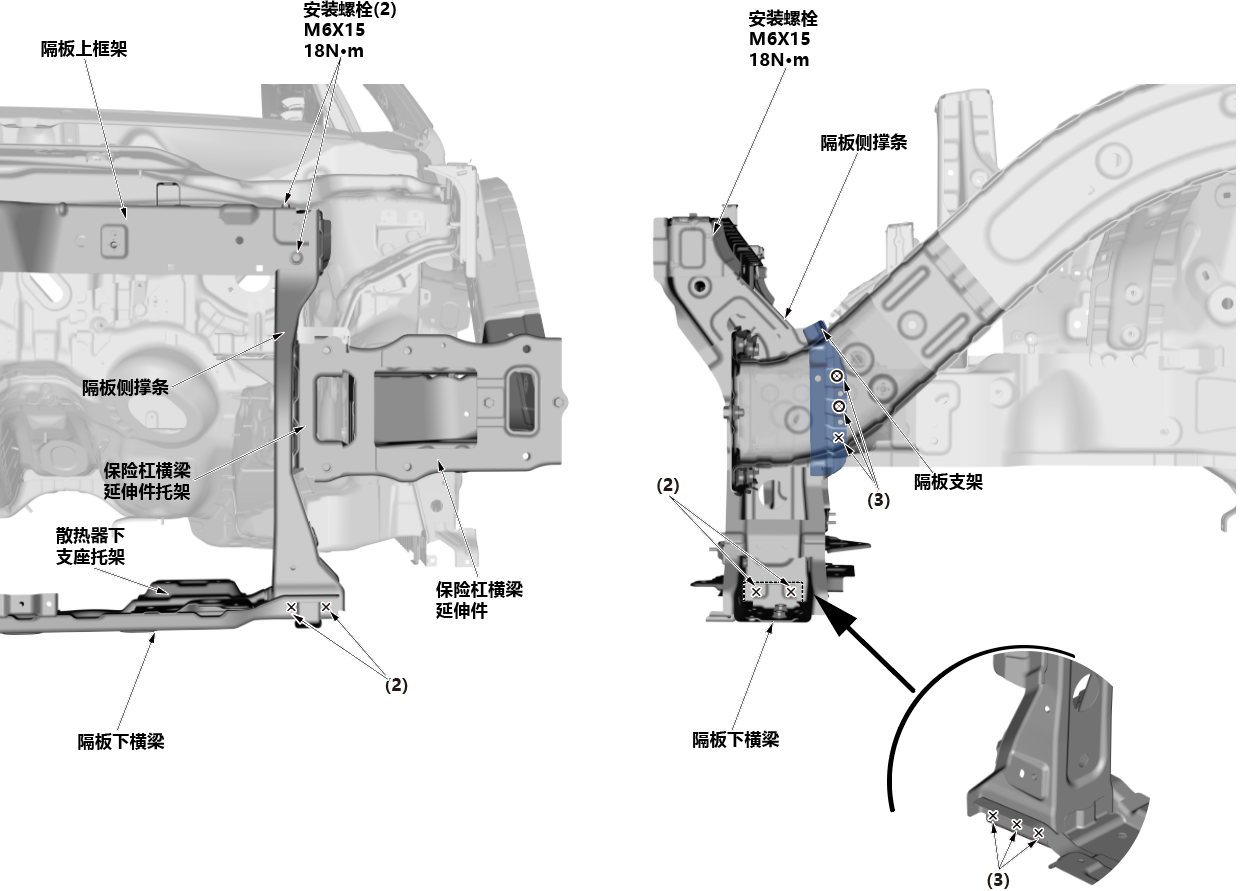

量产车身焊接位置和数量

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

image-20240904172941363

结构

注意！

  • 本节将阐述拆卸所有相关零件后的步骤。关于相关零件的拆卸步骤，请参考相应的维修手册。
  • 此处说明的零部件更换程序仅用于本田提供的新配件，如有必要，请参考部件区域和车身的损坏程度。

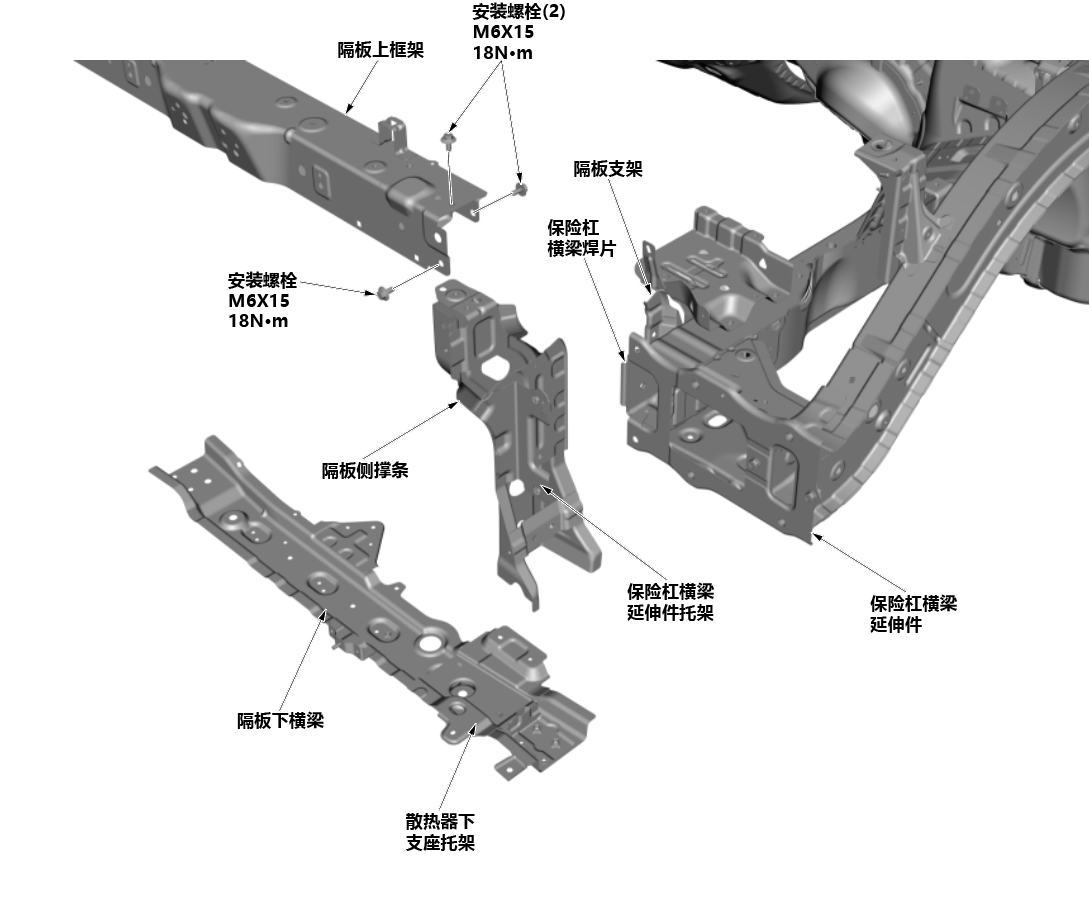

  • 拆下隔板上车架，将其更换。
  • 更换隔板侧撑条和隔板下横梁。
