后板安装

量产车身焊接位置和数量

注意！

• 定位更换零件。
• 检查车身尺寸：
  • 乘客厢
  • 后立柱槽和后板位置
  • 行李箱开口
  • 修理图，俯视图
  • 修理图，侧视图
• 暂时安装相关零件，然后检查高度和间隙是否有差异。检查外部零件的装配位置 。确保车身外形线过渡平滑。
• 确认板厚度、拉伸强度和两侧是否存在锌处理，并参看 车顶和侧板结构 及 地板和后车身结构 ，使焊机确认焊接情况。
• 焊接符号（带有虚线的焊接符号标识被上层零件遮挡住的焊点）
• 和：2层钢板点焊
• 和：3层钢板点焊
• 和：4层钢板点焊
• ：MAG 塞焊
• ：MAG 焊接
• L=焊接长度；单位：mm (in)
• ( )和 ( )*：焊点数

焊接后板

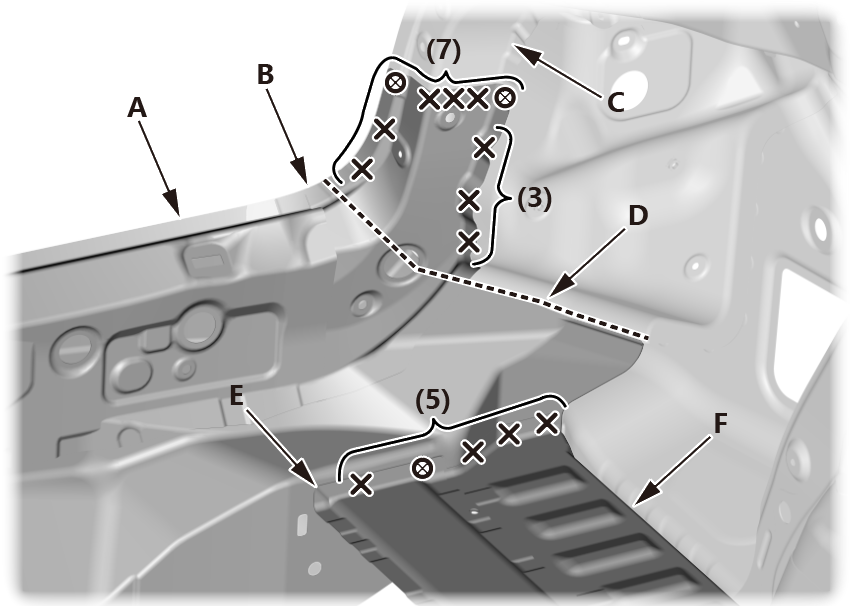

1.焊接后板 (A)。

• 将后板侧加强件 (B) 焊接到后内下立柱 (C) 和后组合转接板 (D)。
• 将后板焊接到后车架上加强件 (E) 和后地板侧板 (F)。

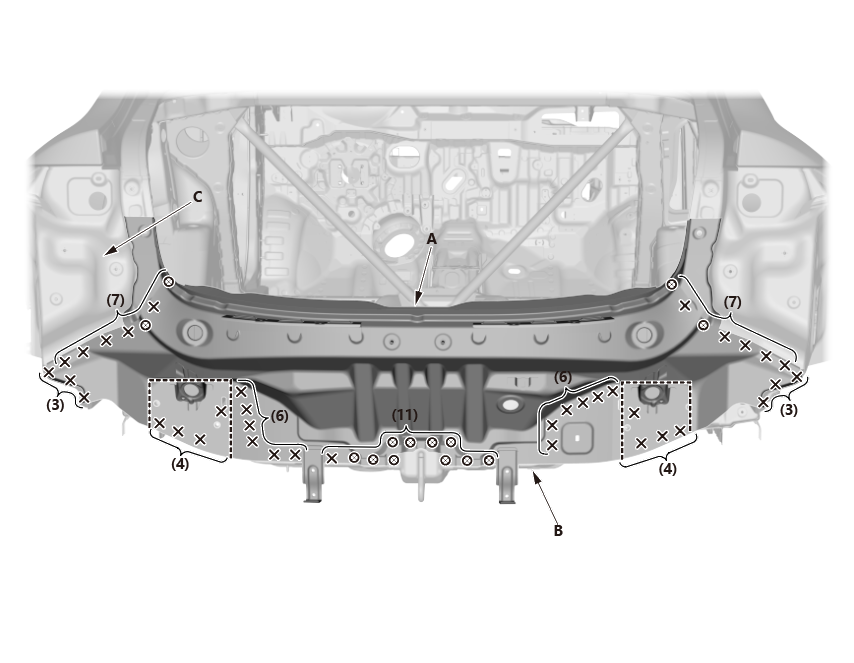

2.将后板 (A) 焊接到后地板 (B)和后组合转接板 (C)。
