前侧车架前部拆卸

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

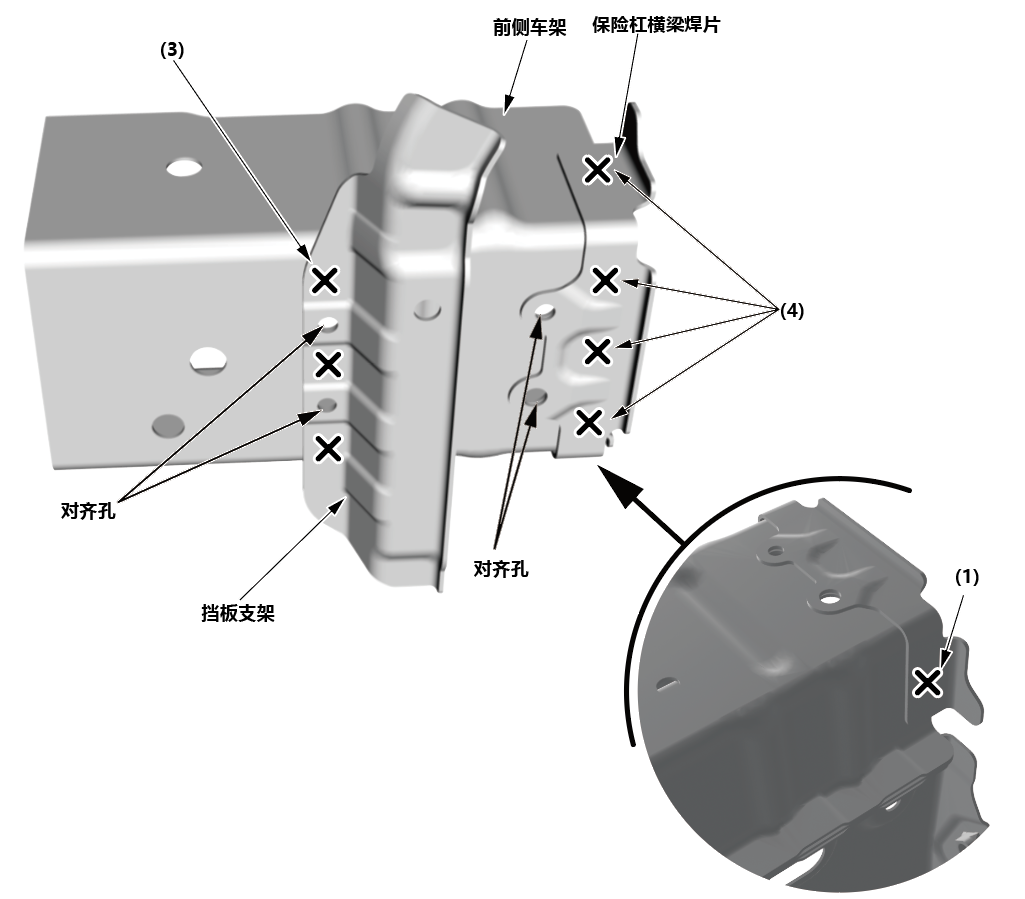

image-20240903114727028

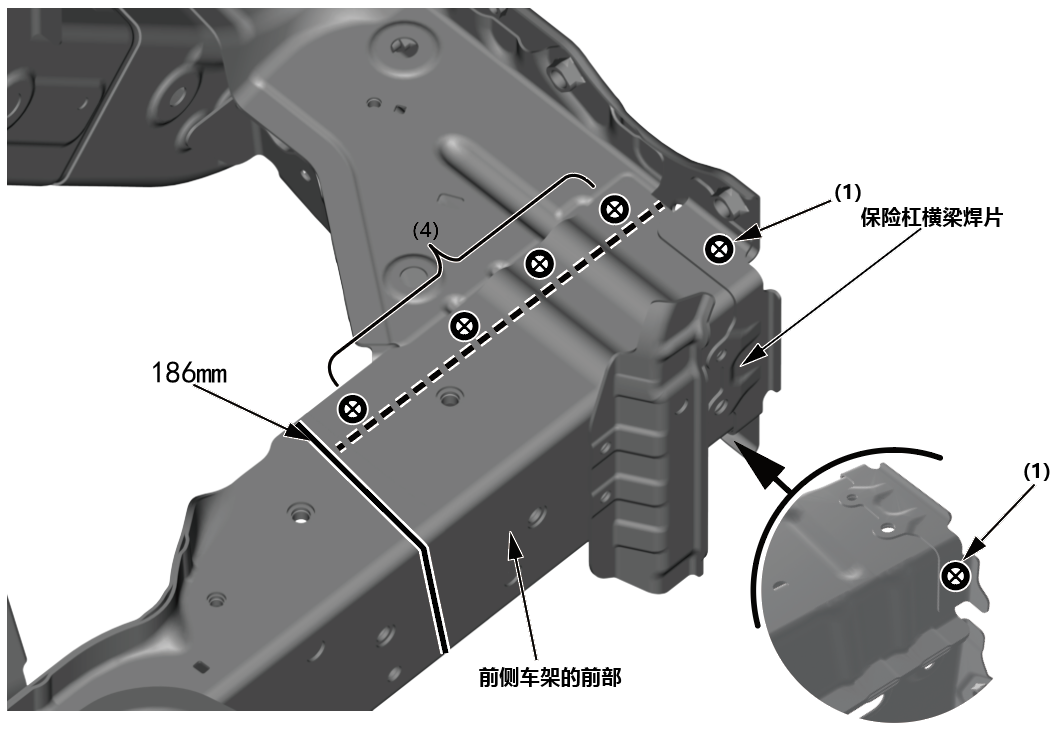

image-20240830203724782

image-20240830203811897

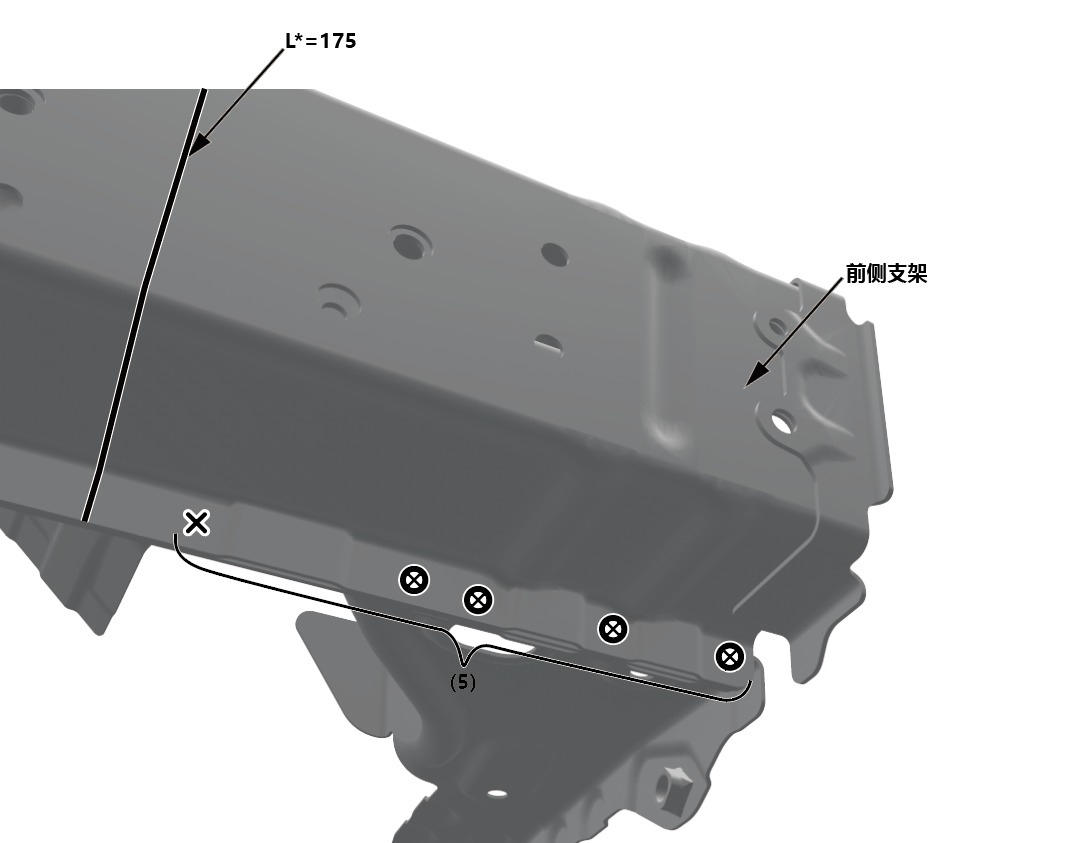

image-20240830203154901

注意！

  • 前侧车架的前部可能被切割了。 参看分割部件指导（切割和连接） 。
  • 检查前侧车架位置是否被破坏。

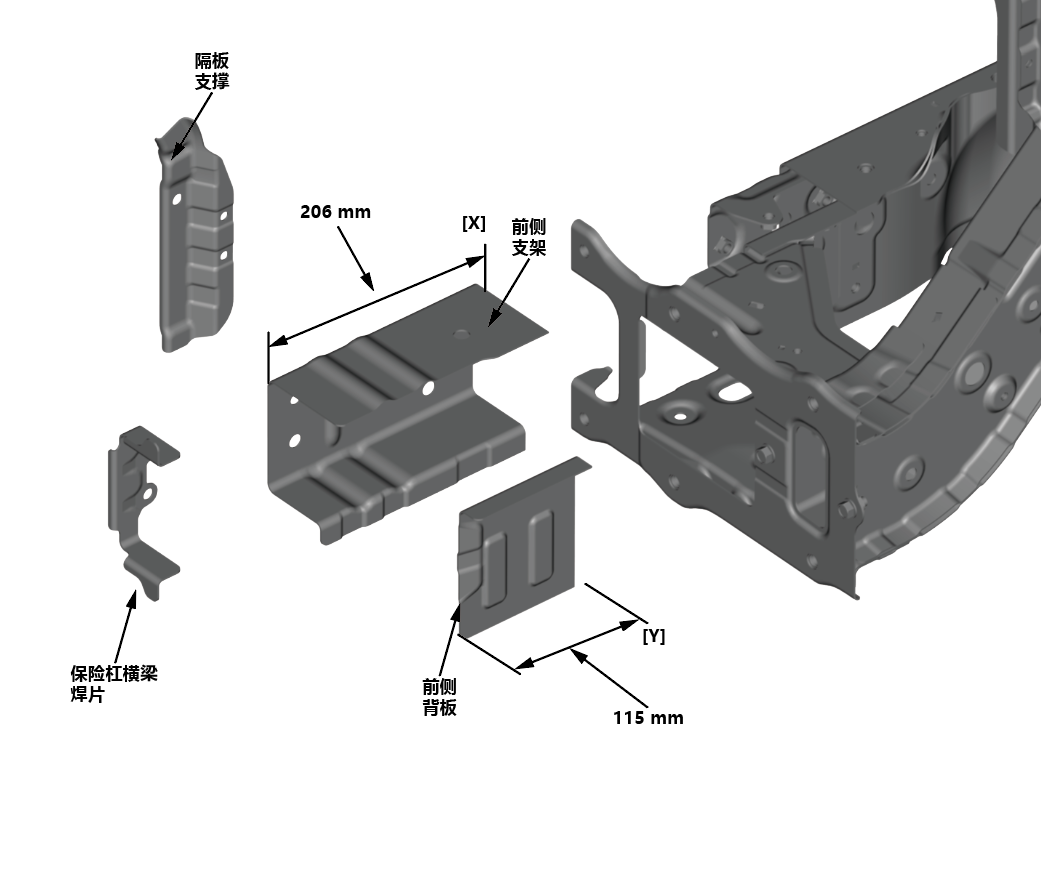

  • 如果仅前侧车架的前部损坏，则拆除前隔板、隔板支撑、保险杠横梁延伸件支架和保险杠横梁焊片，并进行更换。
  • 切除前侧车架的 [X] 和 [Y] 位置和前侧背板，并进行更换。

image-20240902164716653
