侧门槛外板拆卸

量产车身焊接位置和数量

注意！

• 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
• 和：2层钢板点焊；和：3层钢板点焊；和：4层钢板点焊； ：MAG 塞焊；：MAG 焊接 L=焊接 长度；单位：mm (in)
• ( ): 焊点数

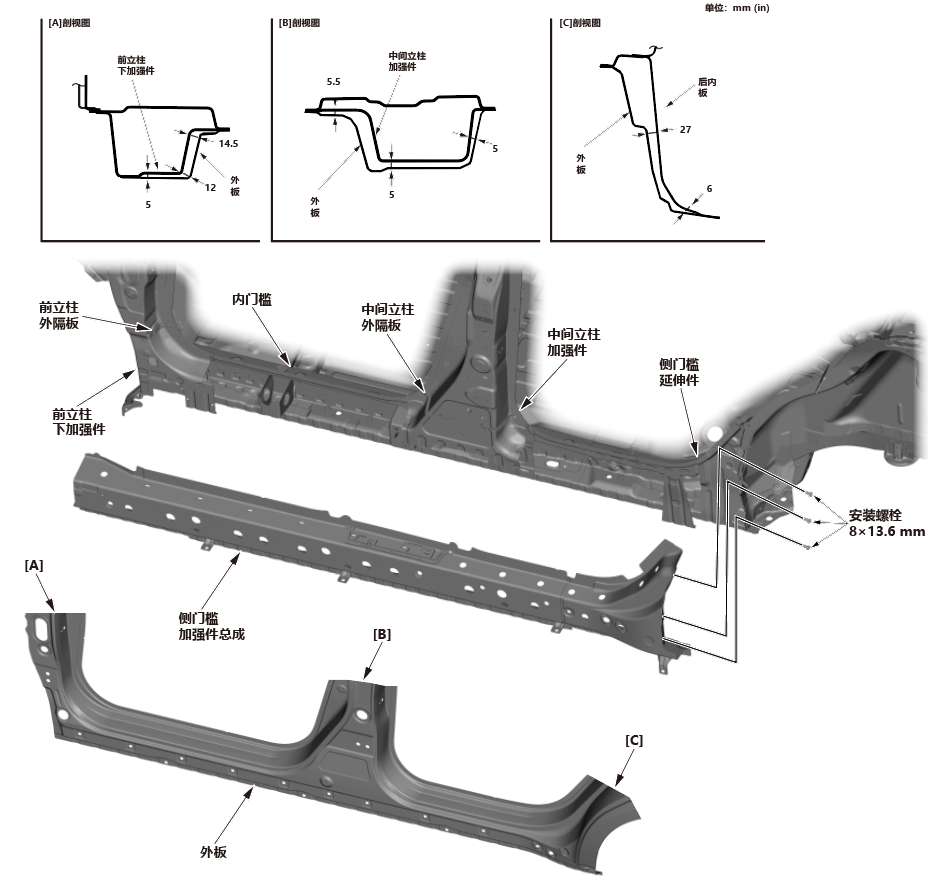

• 图示为侧门槛外板修理部分的尺寸。

结构

注意！

• 本章节将阐述拆卸所有相关零件后的步骤。关于相关零件的拆卸步骤，参考相应的维修手册。
• 此处说明的零部件更换程序仅用于本田提供的新配件，如有必要，参考部件区域和车身的损坏程度。
• 切割并撬起侧门槛外板，并将其更换。
• 在选择切割位置时考虑到侧门槛外板修理部分 。
• 更换前立柱外隔板和中间立柱外隔板。
• 检查侧门槛加强件是否损坏。如有必要，予以更换。
