前立柱外板拆卸

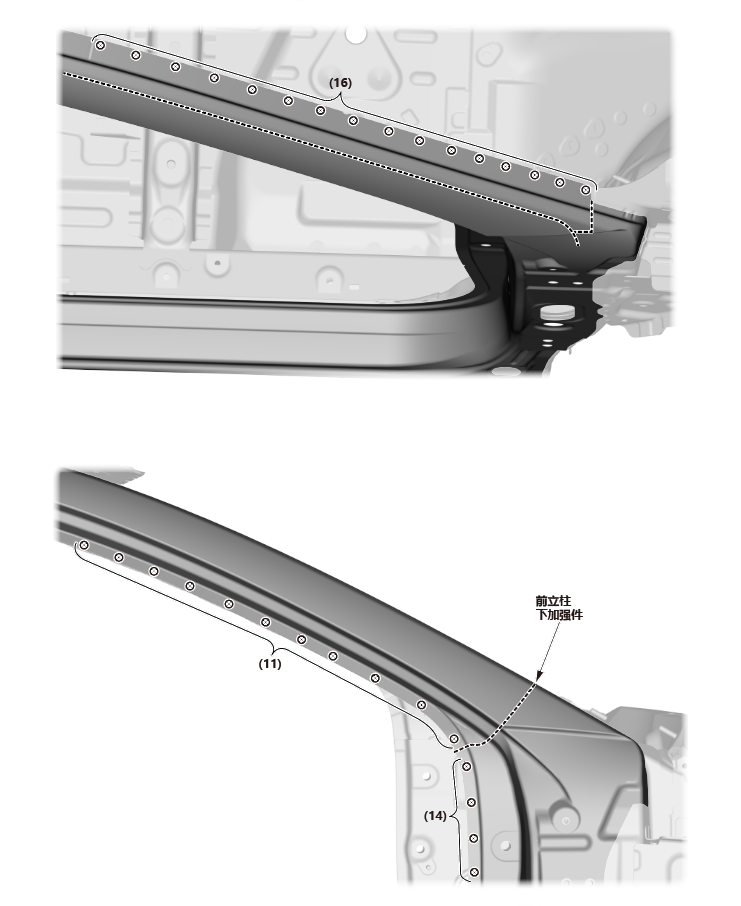

量产车身焊接位置和数量（外板和前立柱下加强件）

注意！

• 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
• 和：2层钢板点焊；和：3层钢板点焊；和：4层钢板点焊； ：MAG 塞焊；：MAG 焊接 L=焊接 长度；单位：mm (in)
• ( ): 焊点数

左侧

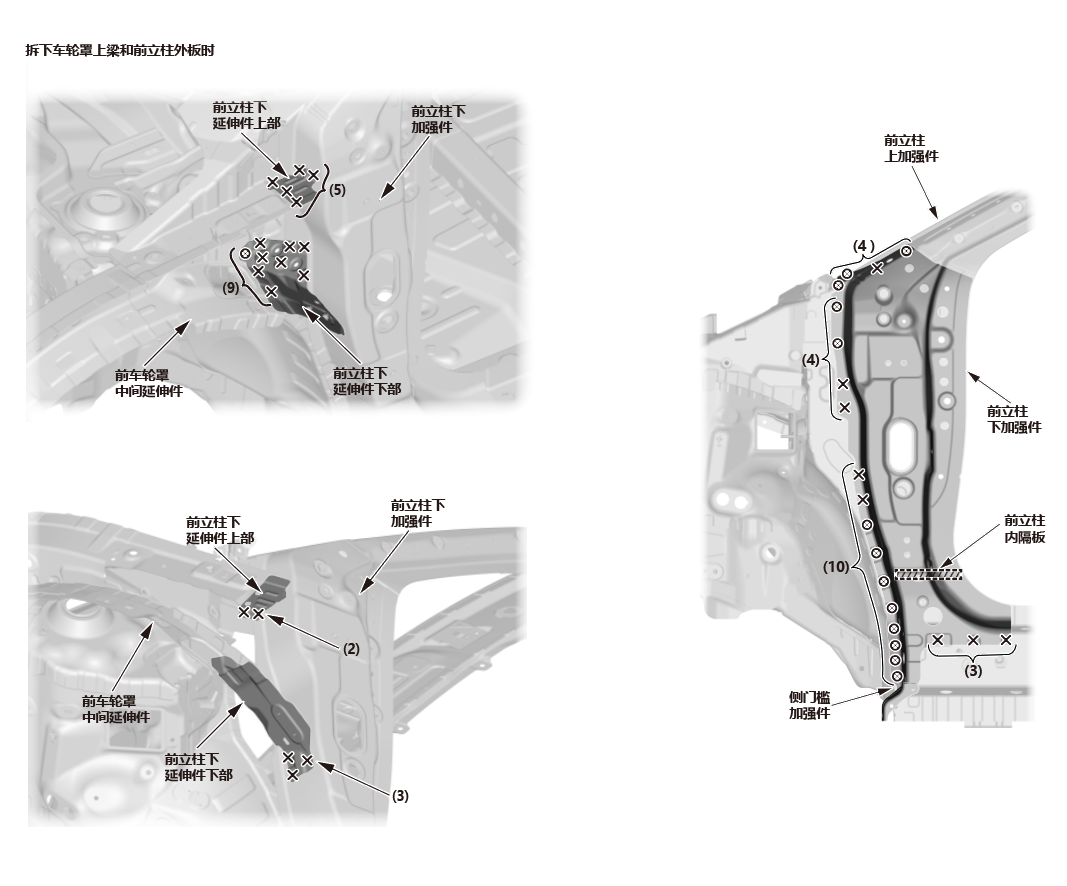

拆卸前立柱下加强件时请先拆卸前车轮罩上梁。

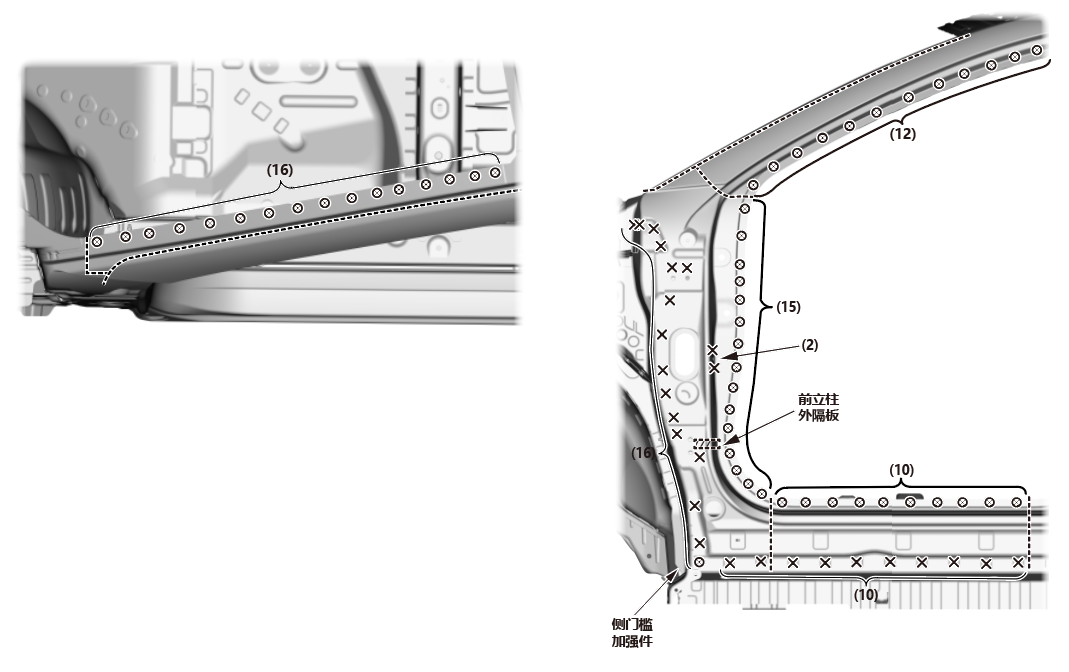

量产车身焊接位置和数量

注意！

• 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
• 和：2层钢板点焊；和：3层钢板点焊；和：4层钢板点焊； ：MAG 塞焊；：MAG 焊接 L=焊接 长度；单位：mm (in)
• ( ): 焊点数
• 对于图示以外的焊接位置和数量，请参见左侧外板和加强件。

右侧

结构

注意！

• 本节将阐述拆卸所有相关零件后的步骤。关于相关零件的拆卸步骤，请参考相应的维修手册。
• 此处说明的零部件更换程序仅用于本田提供的新配件，如有必要，请参考部件区域和车身的损坏程度。
• 拆下车轮罩上梁 。
• 在前立柱和侧门槛处，切割并撬起外板。
• 在选择切割位置时考虑到前侧外板修理部分。
• 检查前立柱下加强件的位置是否损坏。如有必要，予以更换。
• 更换前立柱外隔板和内隔板。
