前车轮罩/减振器壳体拆卸

量产车身焊接位置和数量（车轮罩上梁和前减振器延伸件组件）

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

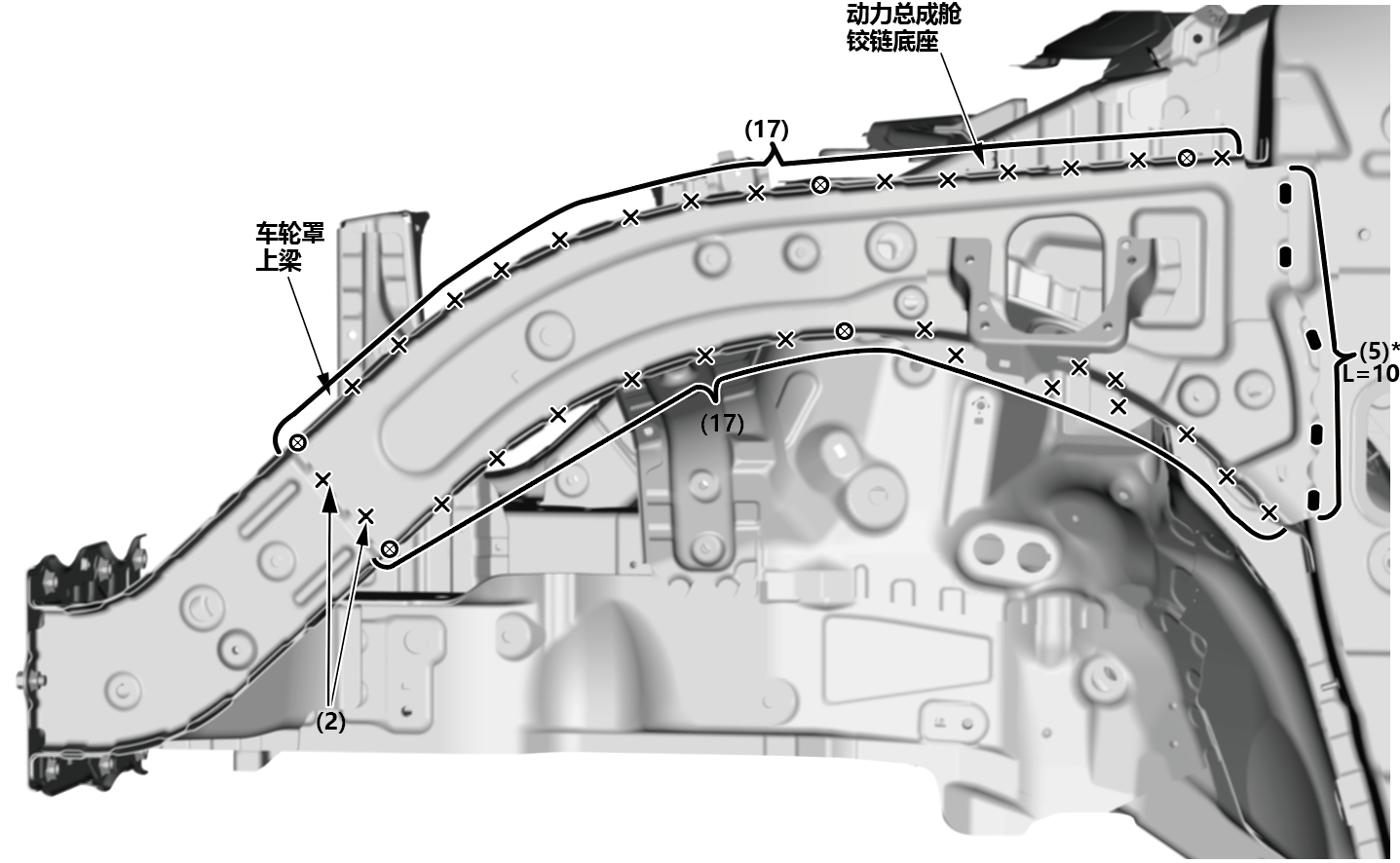

image-20240830193734500

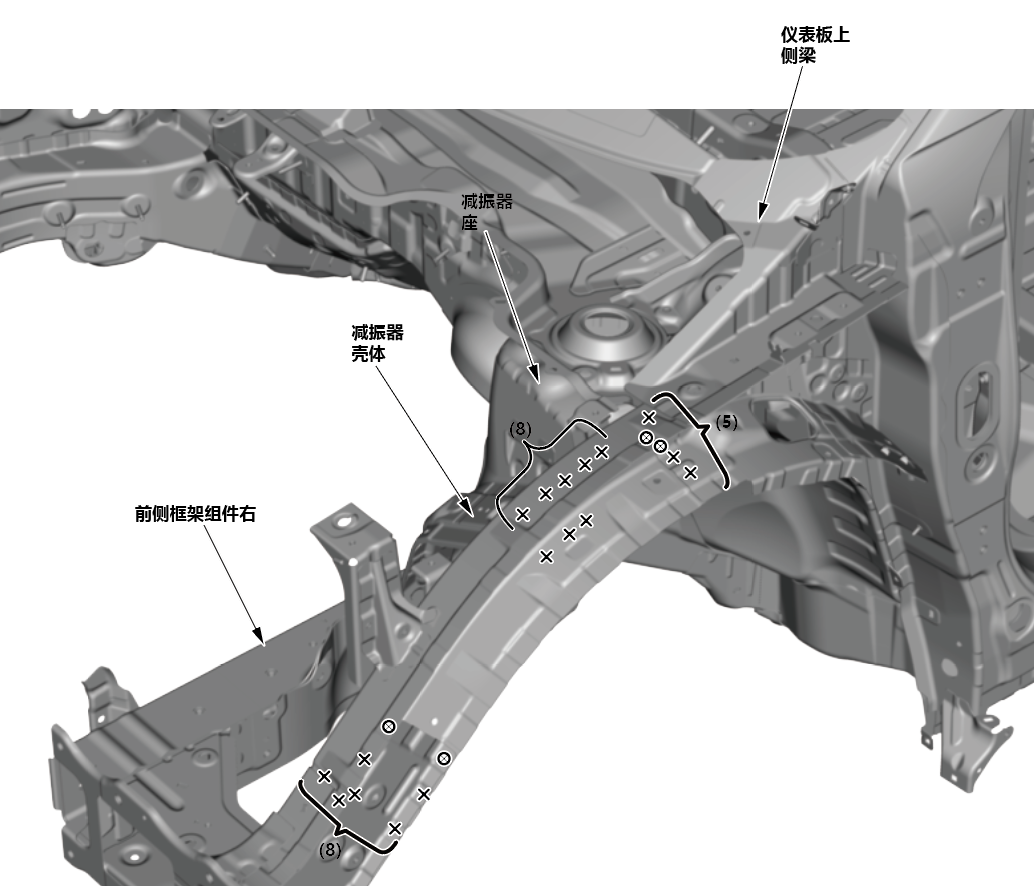

image-20240904085005218

量产车身焊接位置和数量（侧车架角板和减振器壳体组件)

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

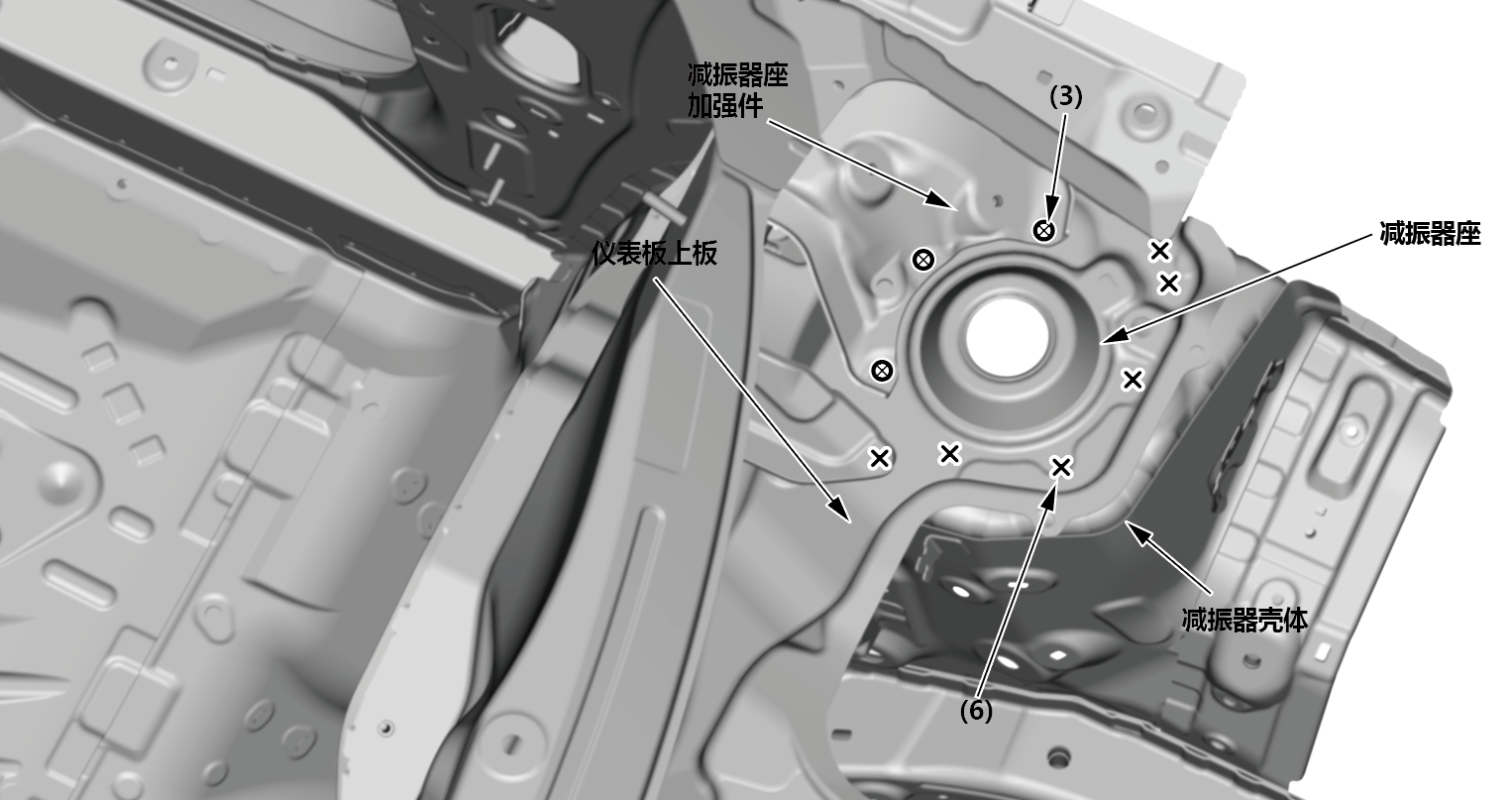

image-20240830141429423

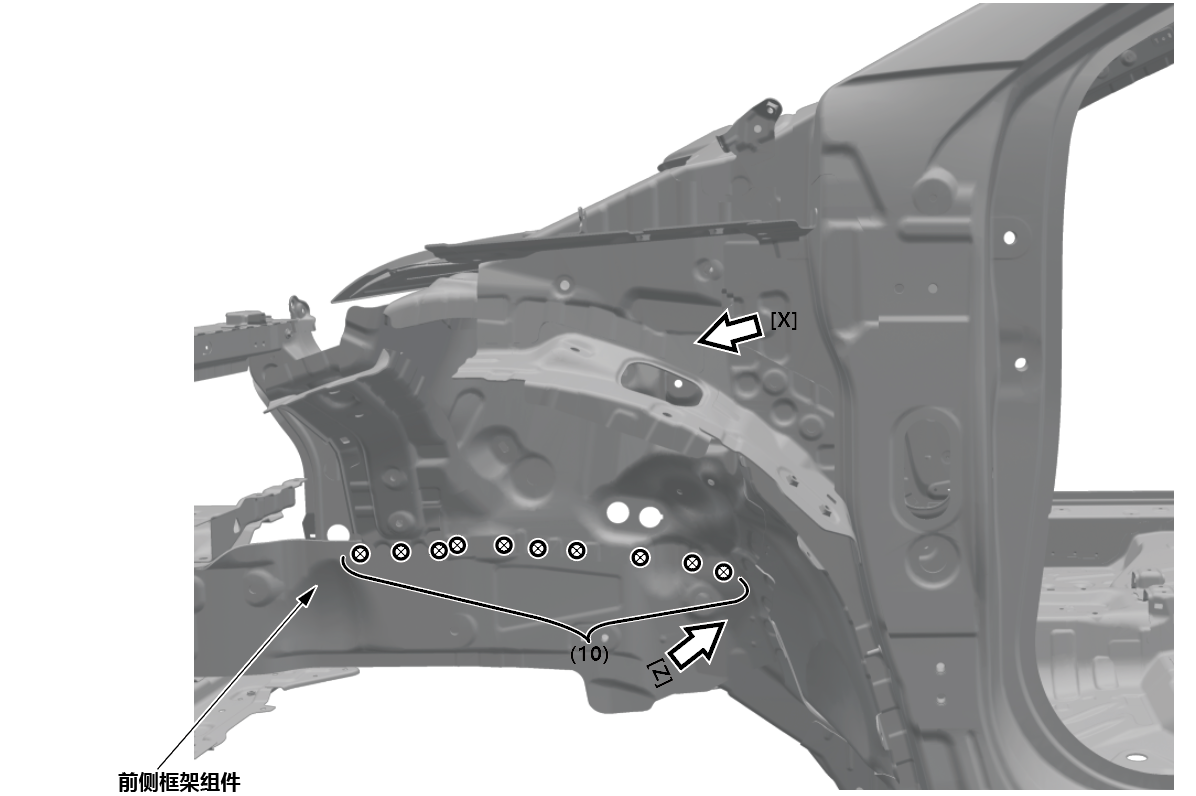

image-20240902173250892

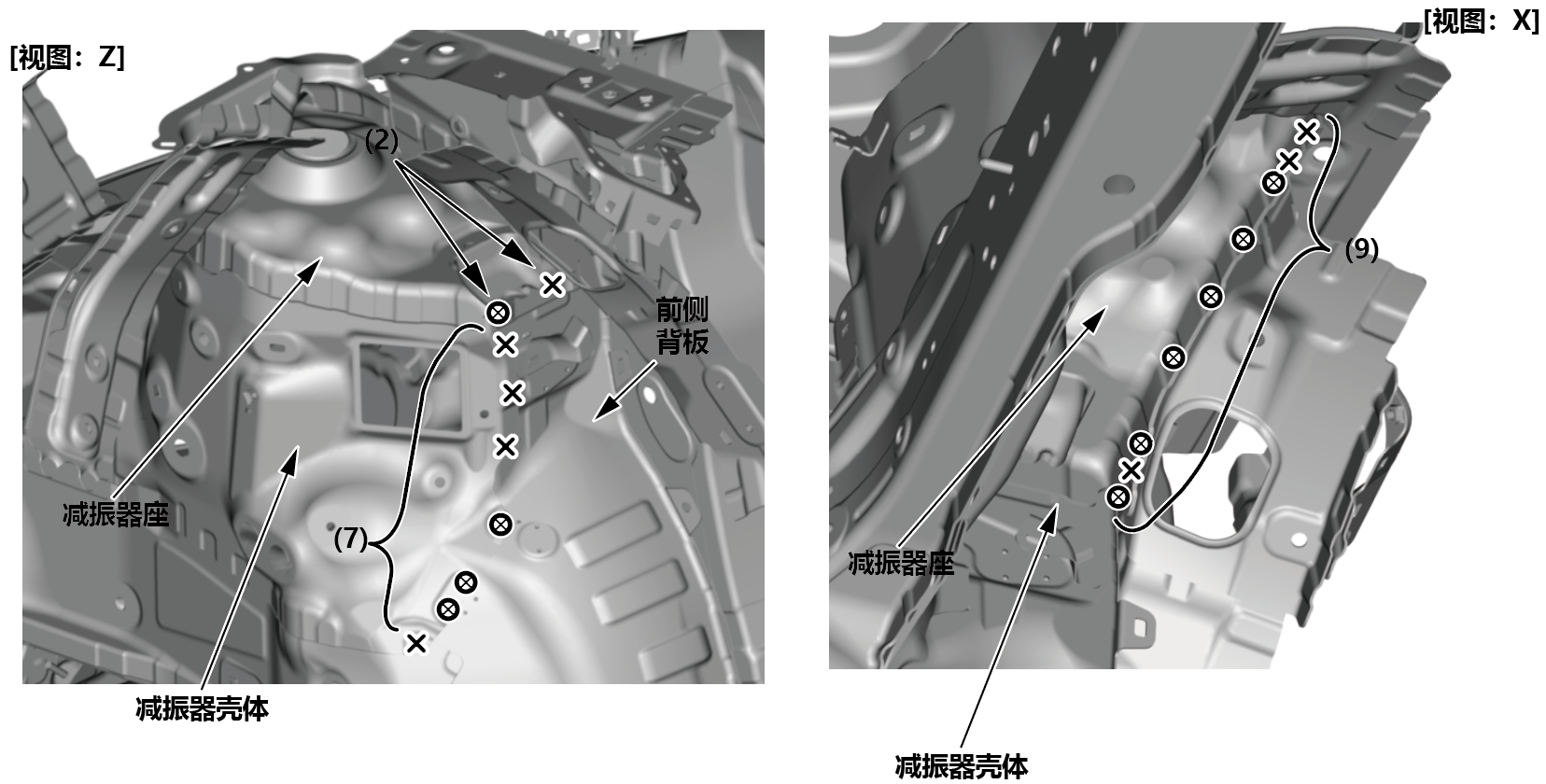

image-20240830134812896

结构（车轮罩上梁和前减振器延伸件组件）

注意！

  • 本章节将阐述拆卸所有相关零件后的步骤。关于相关零件的拆卸步骤，参考相应的维修手册。
  • 此处说明的零部件更换程序仅用于本田提供的新配件，如有必要，参考部件区域和车身的损坏程度。
  • 拆下车轮罩上梁，并将车轮罩下梁、车轮罩下延伸件和减振器延伸件作为一个总成进行更换。
  • 如有必要，保持前侧背板在原位，并同时更换侧车架角板和角板。

image-20240704230309543

结构（减振器壳体组件）

注意！

  • 本章节将阐述拆卸所有相关零件后的步骤。关于相关零件的拆卸步骤，参考相应的维修手册。
  • 此处说明的零部件更换程序仅用于本田提供的新配件，如有必要，参考部件区域和车身的损坏程度。
  • 拆下车轮罩上梁，并将车轮罩下梁、车轮罩下延伸件和减振器延伸件作为一个总成进行更换。
  • 如有必要，保持前侧背板在原位，并同时更换侧车架角板和角板。

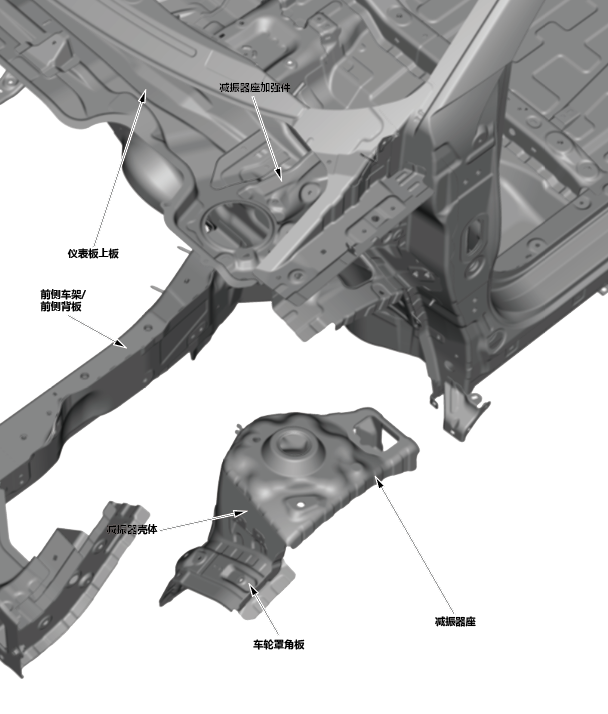

image-20240704230440198
