前侧车架/悬臂梁安装

注意!

  • 定位更换零件。
  • 检查车身尺寸:
    • 前隔板位置
    • 动力总成舱
    • 动力总成和变速箱支座位置
    • 前车轮罩下梁位置
    • 动力总成舱和前地板仰视图
    • 修理图,俯视图
    • 修理图,侧视图
  • 暂时安装前副车架,并检查前悬架和副车架支撑托架位置。
  • 暂时安装相关零件,然后检查高度和间隙是否有差异。检查外部零件的装配位置。
  • 确认两侧的钢板厚度、拉伸强度及是否镀锌,并参考 前车身结构将焊机设置到符合焊接条件。
  • 焊接符号(带有虚线的焊接符号标识被上层零件遮挡住的焊点)
  • image-20240624142910912和image-20240624143012247:2层钢板点焊
  • image-20240624143117573和image-20240624143229766:3层钢板点焊
  • image-20240624143453798和image-20240624143515306:4层钢板点焊
  • image-20240624143549432 :MAG 塞焊
  • image-20240624143601815:MAG 焊接
  • L=焊接长度;单位:mm (in)
  • ( ) 和 ( )*:焊点数

焊接前侧车架和前侧背板(仅限前侧车架更换的情况)

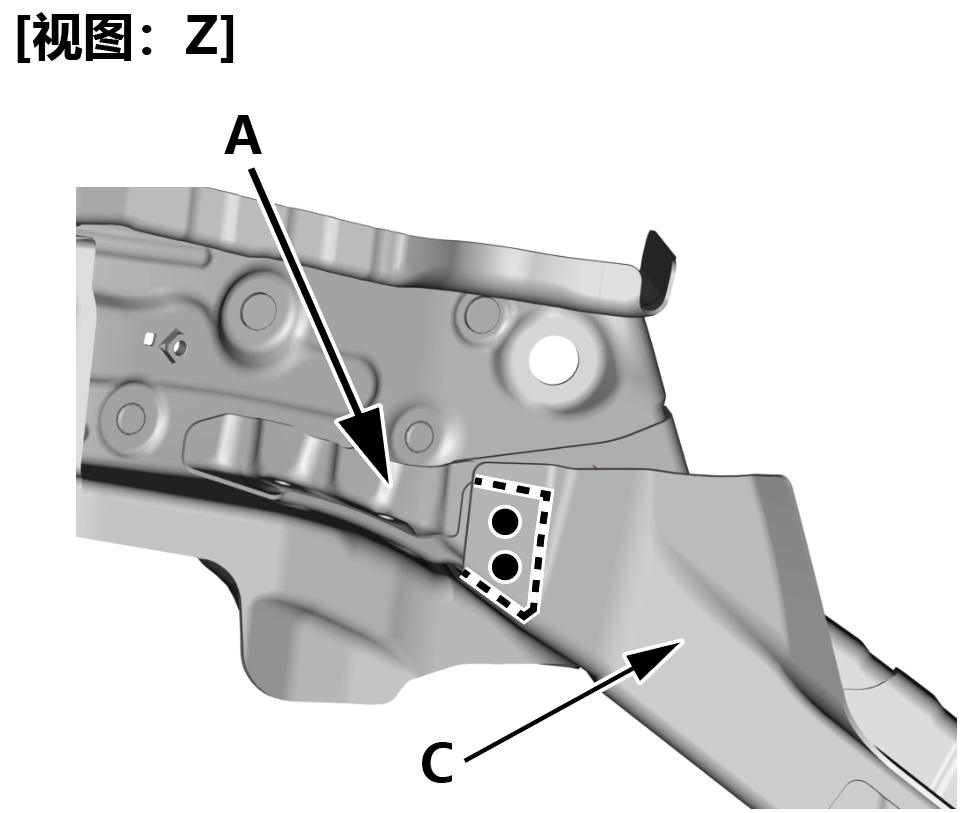

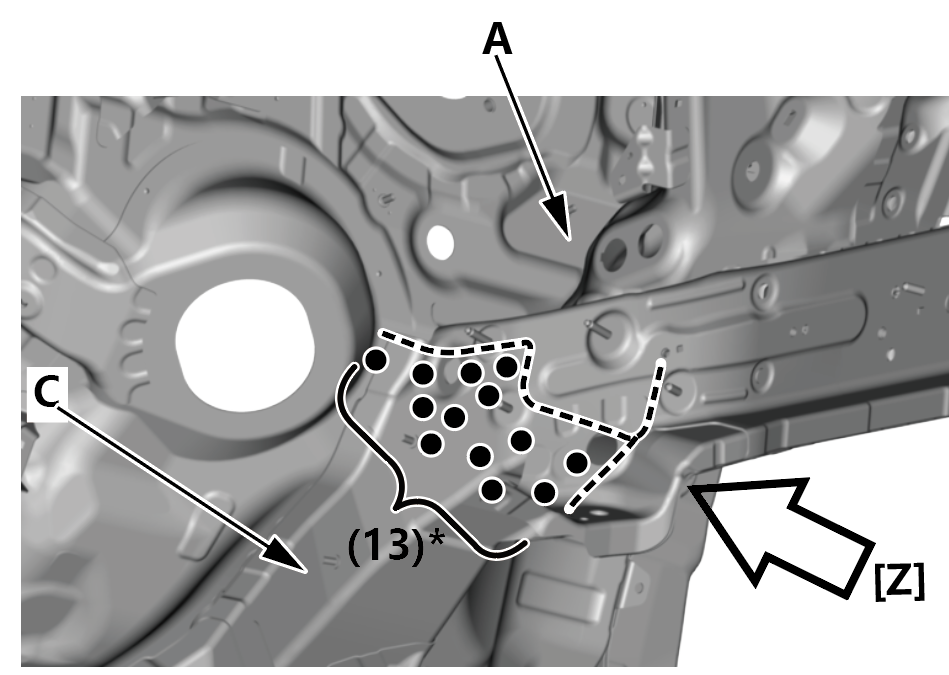

  1. 焊接前侧车架 (A) 和侧车架加强件 (B) 至侧车架延伸件的车身侧(C)。 ( )*: 高强度钢板(1500 MPa 除外)部件的焊接位置。 确认塞焊条件。

    image-20240818155610487

image-20240818155550534

2.将侧背板 (A) 焊接到前侧车架 (C) 和侧车架延伸件 (C)。

image-20240830222508221

3.将前侧车架 (A) 焊接到减振器壳体 (B)、车轮罩角板 (C)、侧车架延伸件 (D)和前线束上部构件 (E)。

image-20240830222540876

焊接前侧车架总成和前侧背板

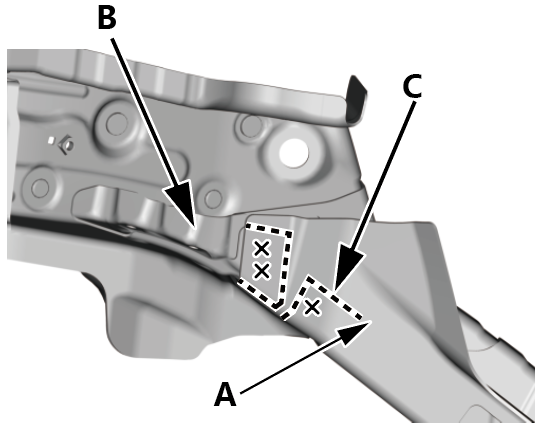

  1. 将侧车架延伸件 (A) 焊接到侧车架加强件 (B) 和延伸件加强件 (C)。

image-20240830222820915

  1. 将侧车架角板和角板焊接到前侧背板;参考焊接前侧车架和前侧背板(仅限前侧车架更换的情况),步骤2。

  2. 将前侧背板夹紧到前侧车架;参考焊接前侧车架和前侧背板(仅限前侧车架更换的情况),步骤3 。

  3. 将前侧背板焊接到减振器壳体组件、前侧车架和侧车架延伸件;参考焊接前侧车架和前侧背板(仅限前侧车架更换的情况),步骤4 。

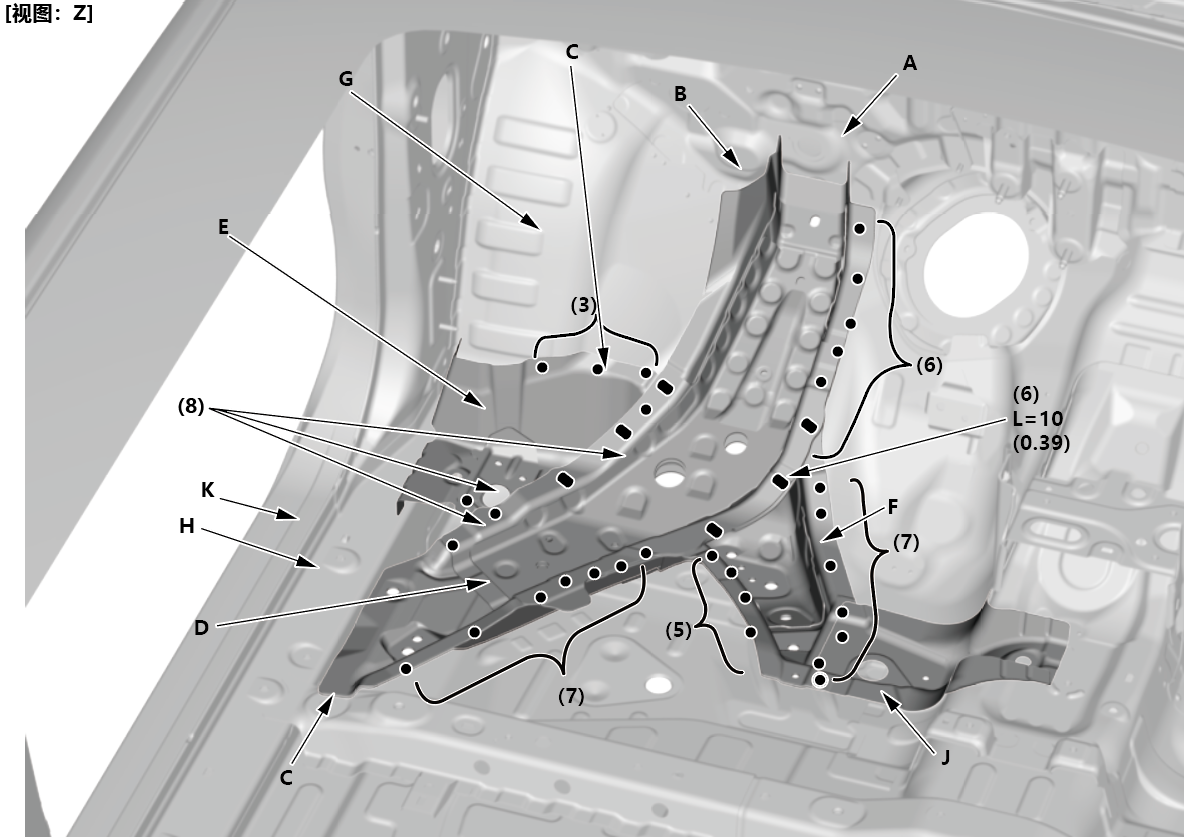

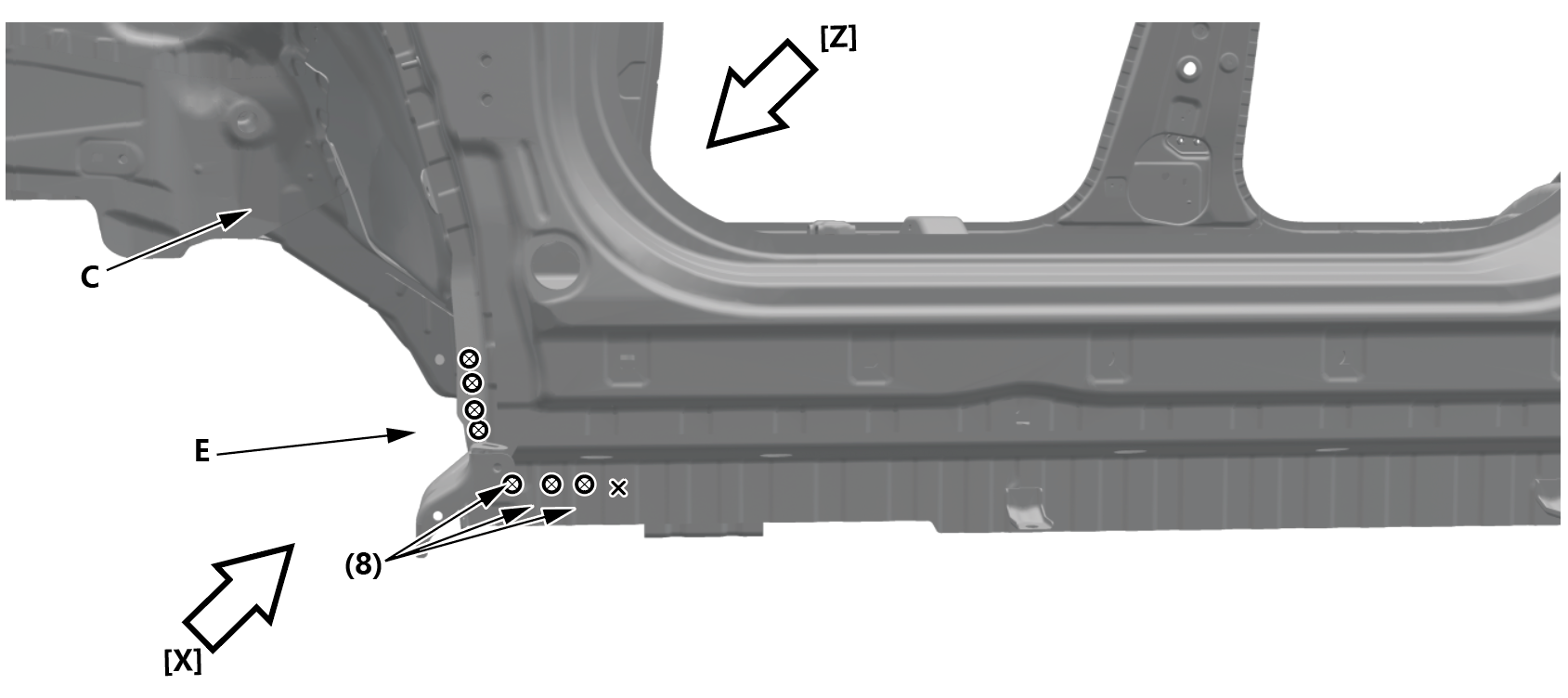

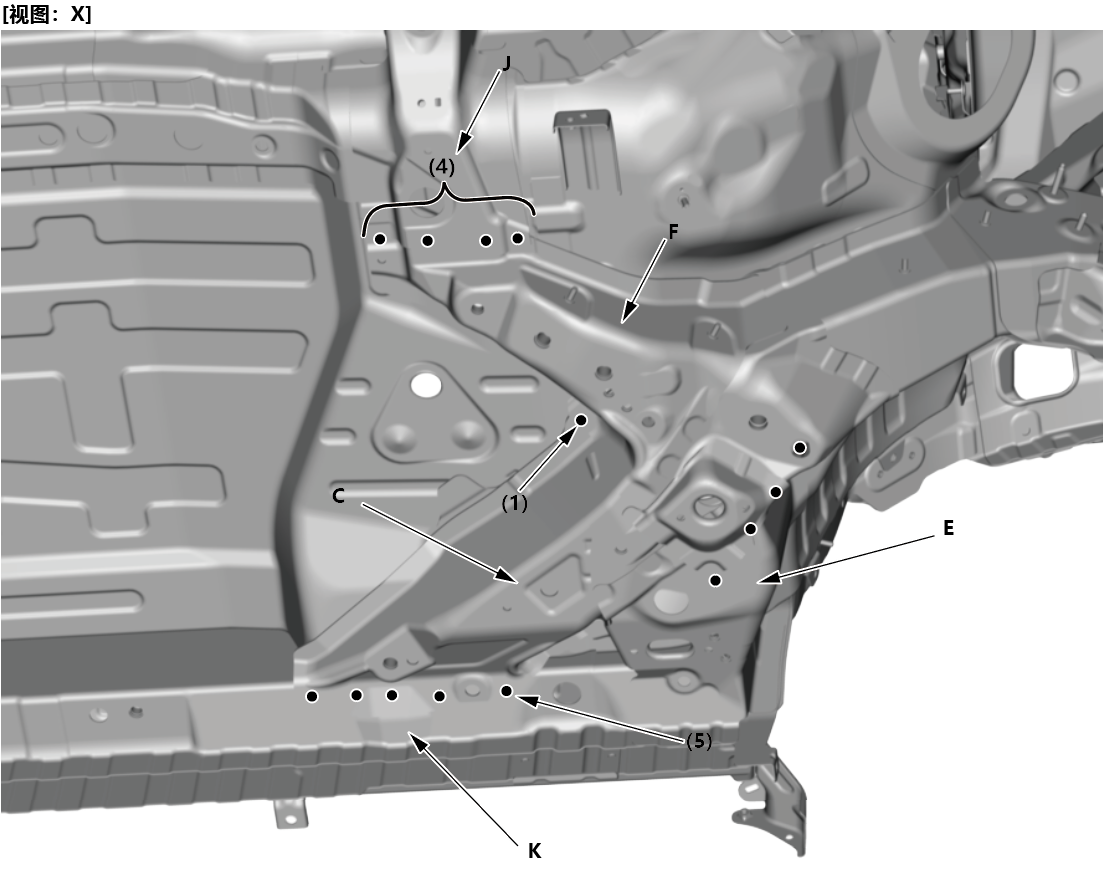

  4. 焊接前侧车架(A)、前侧背板 (B)、侧车架延伸件 (C)、延伸件加强件 (D)、悬臂梁 (E) 和横梁延伸件 (F) 至下仪表板 (G)、前地板前板 (H)、地板通道车架 (I)、通道横梁角板 (J)、内门槛(K) 和外板总成 (L)。

image-20240818163143285

image-20240818163158156

image-20240818163213241

  1. 将角板和侧车架角板焊接到前减振器延伸件。

  2. 焊接前隔板。
