前隔板安装

量产车身焊接位置和数量

注意！

• 定位更换零件。
• 检查车身尺寸：
  • 前隔板位置
  • 动力总成舱
  • 前车轮罩下梁位置
  • 动力总成舱和前地板仰视图
  • 修理图，俯视图
  • 修理图，侧视图
• 暂时安装相关零件，然后检查高度和间隙是否有差异。检查外部零件的装配位置。
• 确认两侧的钢板厚度、拉伸强度及是否镀锌，并参考前车身结构将焊机设置到符合焊接条件。
• 焊接符号（带有虚线的焊接符号标识被上层零件遮挡住的焊点）
• 和：2层钢板点焊
• 和：3层钢板点焊
• 和：4层钢板点焊
• ：MAG 塞焊
• ：MAG 焊接
• L=焊接长度；单位：mm (in)
• ( ) 和 ( )*：焊点数

焊接新的前隔板

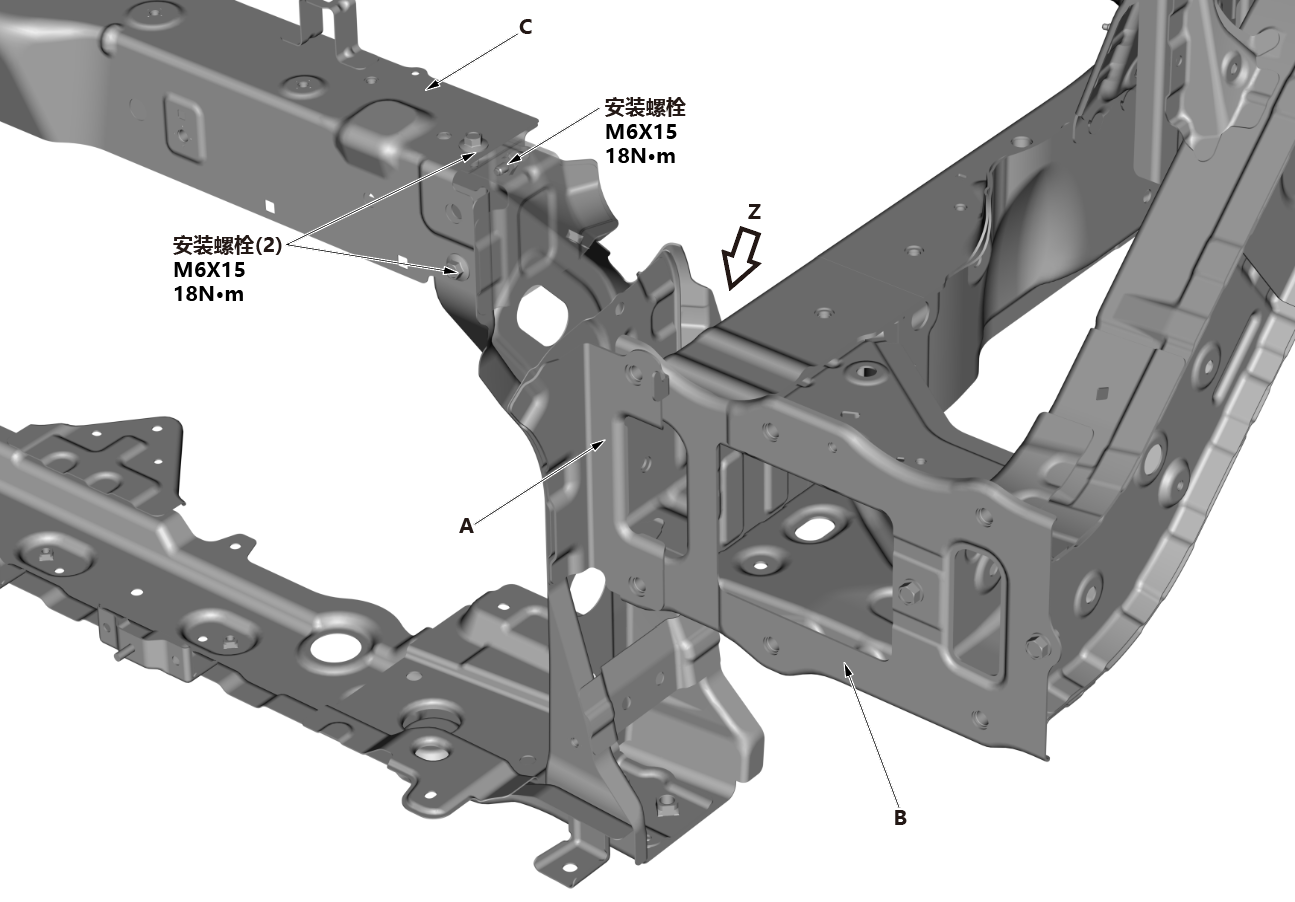

• 将保险杠横梁延伸件托架 (A) 和保险杠横梁延伸件 (B)螺栓孔位对齐。
• 用安装螺栓安装隔板上框架 (C)。

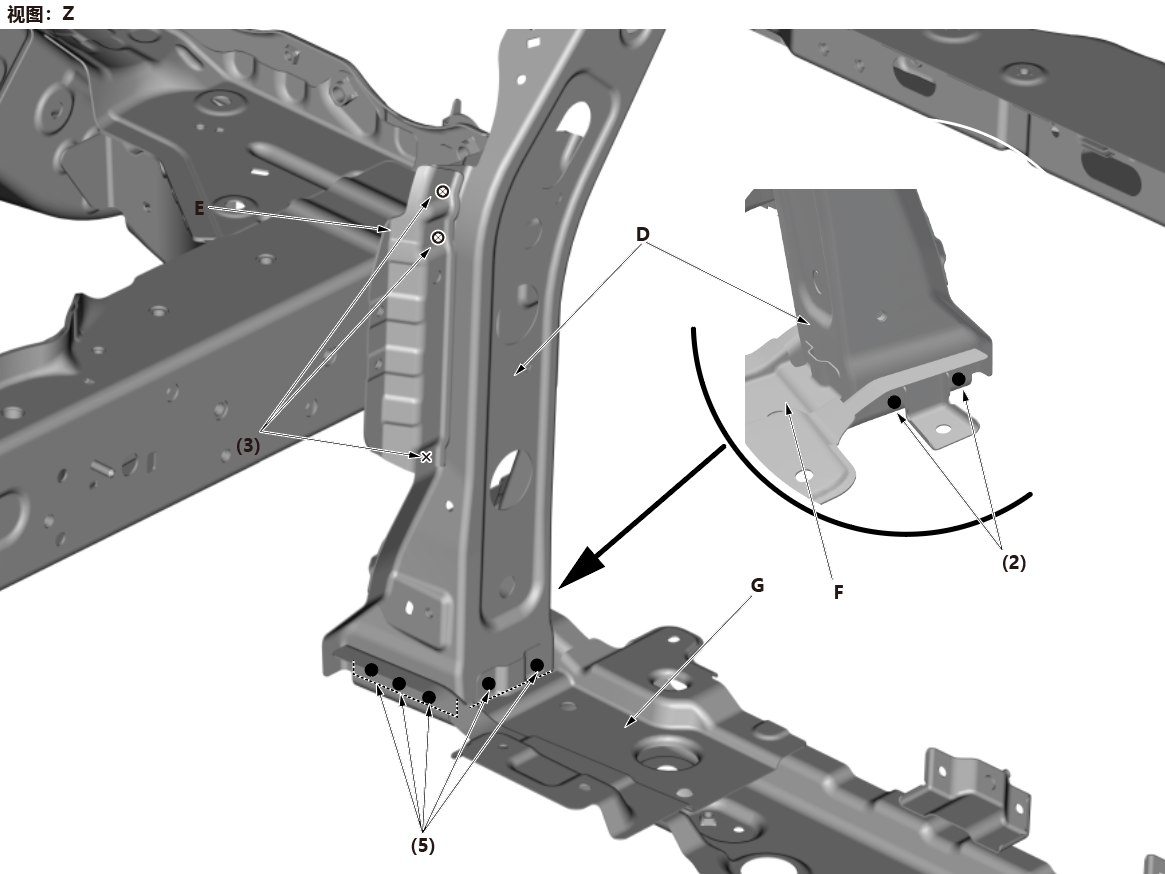

• 将隔板侧撑条(D) 焊接到隔板支架 (E)。
• 将隔板下横梁 (F) 和散热器下支座托架 (G) 焊接到隔板侧撑条。
