中间立柱外板安装

量产车身焊接位置和数量

注意！

• 定位更换零件。
• 检查车身尺寸：
  • 前车轮罩下梁位置
  • 车门铰链位置
  • 乘客厢
  • 内板位置
  • 挡风玻璃和车门开口
  • 内门槛位置
• 暂时安装相关零件，然后检查高度和间隙是否有差异。检查外部零件的装配位置 。确保车身外形线过渡平滑。
• 确认两侧的钢板厚度、拉伸强度及是否镀锌，并参考 前车身结构、车顶和侧板结构和 地板和后车身结构将焊机设置到符合焊接条件。
• 焊接符号（带有虚线的焊接符号标识被上层零件遮挡住的焊点）
• 和：2层钢板点焊
• 和：3层钢板点焊
• 和：4层钢板点焊
• ：MAG 塞焊
• ：MAG 焊接
• L=焊接长度；单位：mm (in)
• ( ) 和 ( )*：焊点数

焊接中间立柱加强件

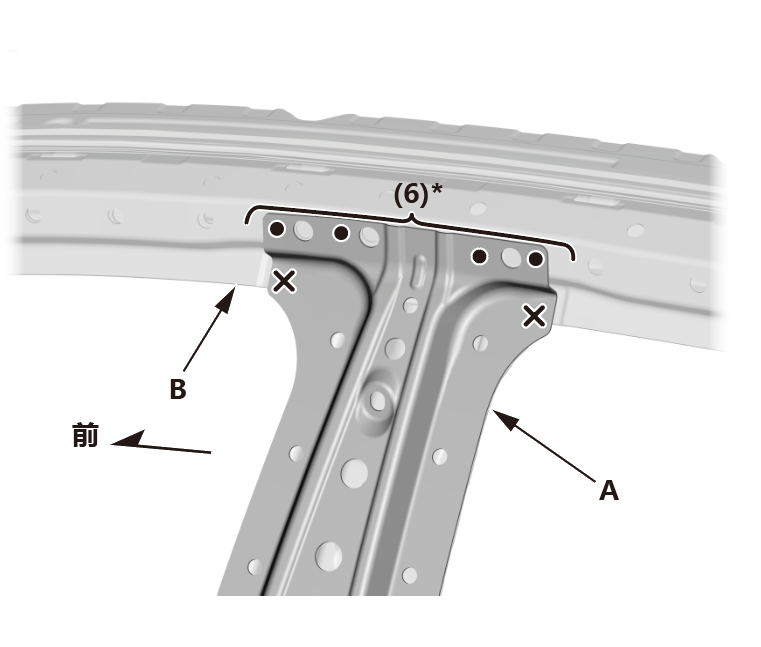

1.将中间立柱加强件 (A) 焊接到前立柱上加强件 (B)。

中间立柱加强件 (A) 焊接前，需要和中间立柱内板 (C) 接合的位置涂布焊接胶。

( )*: 高强度钢板（1500 MPa 除外）部件的焊接位置。 确认塞焊条件 。

2.焊接中间立柱加强件 (A) 至侧门槛加强件 (B)。

( )*: 高强度钢板（1500 MPa 除外）部件的焊接位置。 确认塞焊条件。

3.从乘客厢，穿过中间内立柱的孔插入喷嘴，并将车身密封胶涂抹到中间立柱加强件和侧门槛加强件之间，使它们之间没有间隙 。

焊接外板修理部分

4.将新的中间立柱外隔板安装到中间立柱加强件上，并在隔板周围和外板修理部分内侧涂抹车身密封胶，使它们之间没有间隙 。

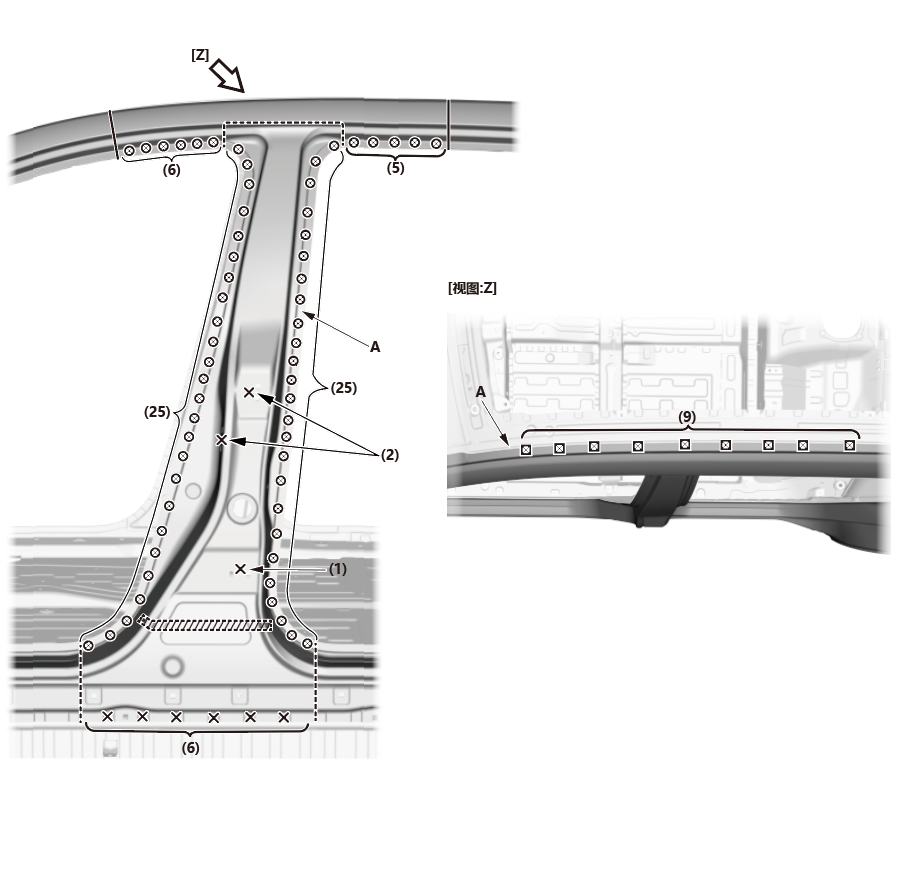

5.焊接外板修理部分 (A)。

• 侧门槛外板焊接点
