车顶板安装

量产车身焊接位置和数量

注意！

  • 定位更换零件。
  • 检查车身尺寸：
  • 暂时安装相关零件，然后检查高度和间隙是否有差异。检查外部零件的装配位置 。确保车身外形线过渡平滑。
  • 确认两侧的钢板厚度、拉伸强度及是否镀锌，并参考 前车身结构将焊机设置到符合焊接条件。
  • 焊接符号（带有虚线的焊接符号标识被上层零件遮挡住的焊点）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊
  • image-20240624143117573和image-20240624143229766：3层钢板点焊
  • image-20240624143453798和image-20240624143515306：4层钢板点焊
  • image-20240624143549432 ：MAG 塞焊
  • image-20240624143601815：MAG 焊接
  • L=焊接长度；单位：mm (in)
  • ( ) 和 ( )：焊点数

焊接顶盖前、后下横梁

1.焊接顶盖前下横梁（A）和顶盖后下横梁（B）与A柱上内板（C）、C柱上内板（D）的接合面。

image-20240829180348167

焊接顶盖左、右支撑板

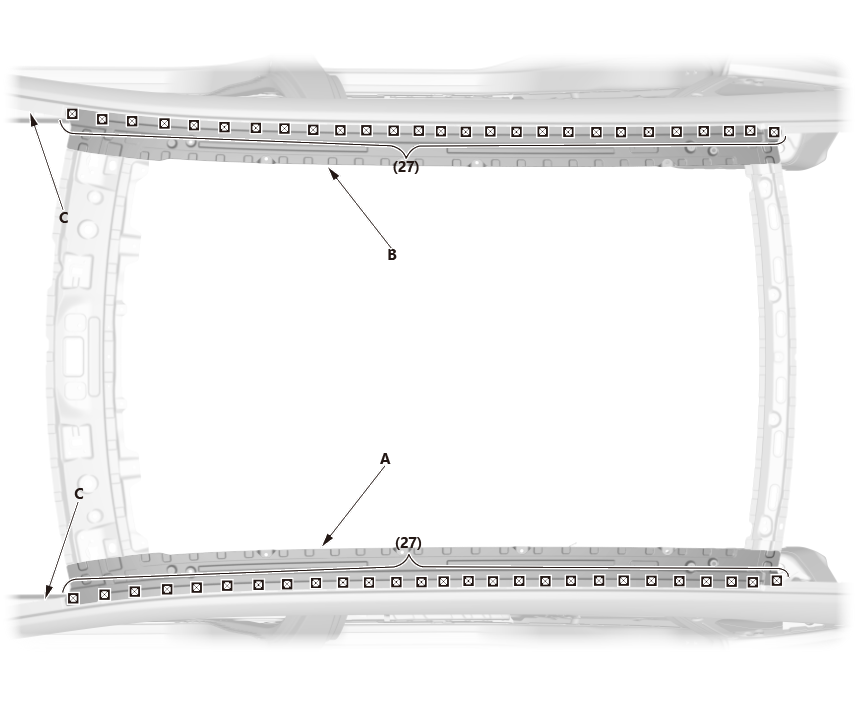

2.焊接顶盖左支撑板（A）、顶盖右支撑板（B）和侧围外板（C）的接合面。

( )*: 高强度钢板（1500 MPa 除外）部件的焊接位置。 确认塞焊条件 。

image-20240829175446991

焊接顶盖前、后上横梁

3.安装顶盖前上横梁和顶盖后上横梁，重新检查挡风玻璃、后窗和外板的间隙以及是否对齐。

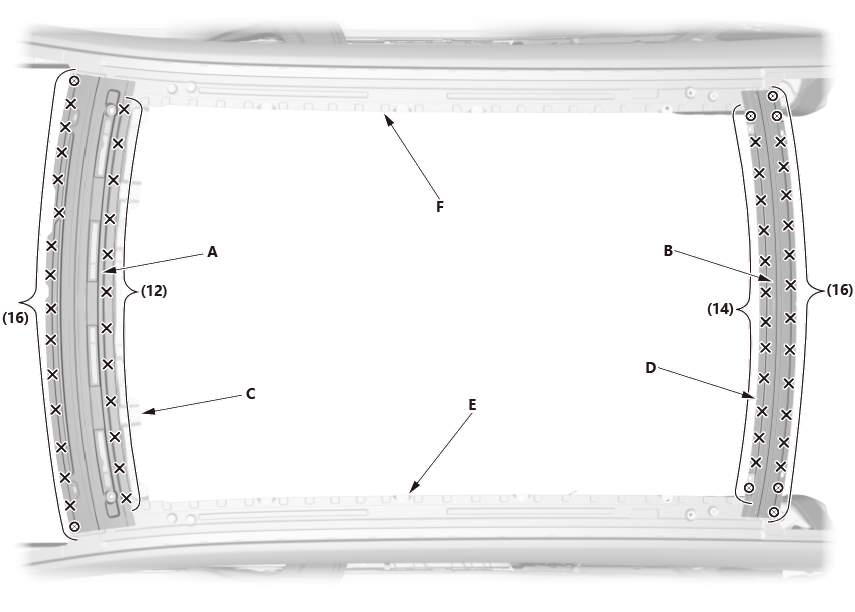

4.焊接顶盖前上横梁（A）和顶盖后上横梁（B）与顶盖前下横梁（C）、顶盖后下横梁（D）、顶盖左支撑板（E）、顶盖右支撑板（F）的接合面。

image-20240829181041659
