后地板/后车架安装
注意！
- 定位更换零件。
- 检查车身尺寸：
- 检查后悬架位置。
- 暂时安装相关零件，然后检查高度和间隙是否有差异。检查外部零件的装配位置 ，确保车身外形线过渡平滑。
- 确认两侧的钢板厚度、拉伸强度及是否镀锌，并参看 车顶和侧板结构 及 地板和后车身结构 ，使焊机确认焊接情况。
- 焊接符号（带有虚线的焊接符号标识被上层零件遮挡住的焊点）
和
：2层钢板点焊
和
：3层钢板点焊
和
：4层钢板点焊
：MAG 塞焊
：MAG 焊接- L=焊接长度；单位：mm (in)
- ( )和 ( )*：焊点数
焊接后车架 B 和后地板后横梁

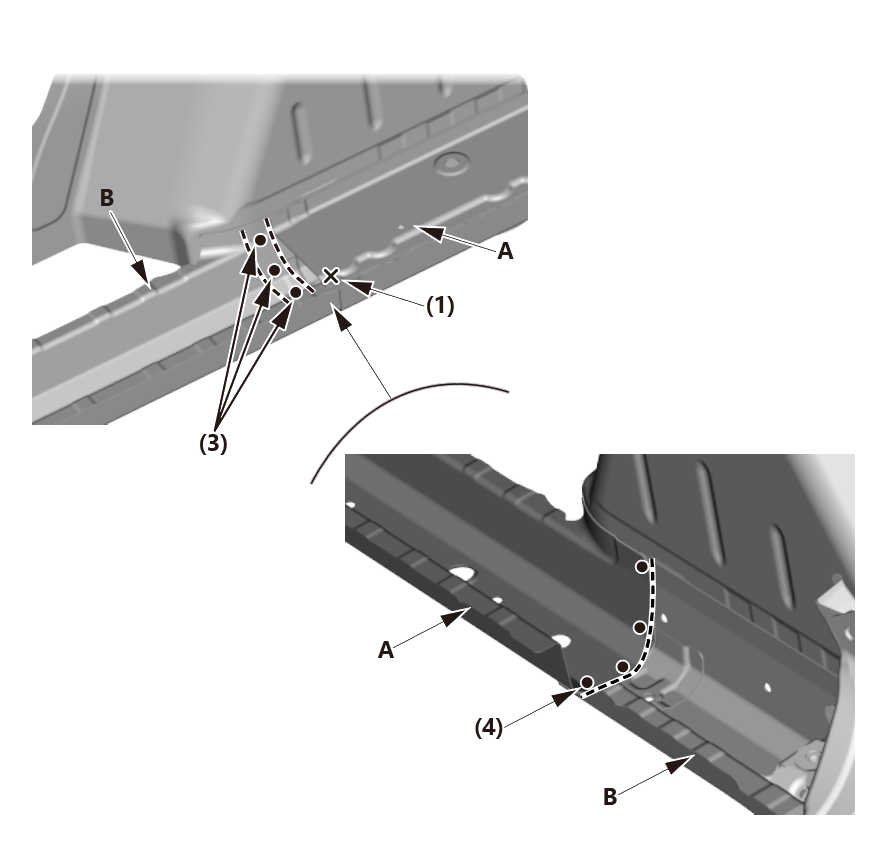

- 将后车架 B 焊接到后车架 A。

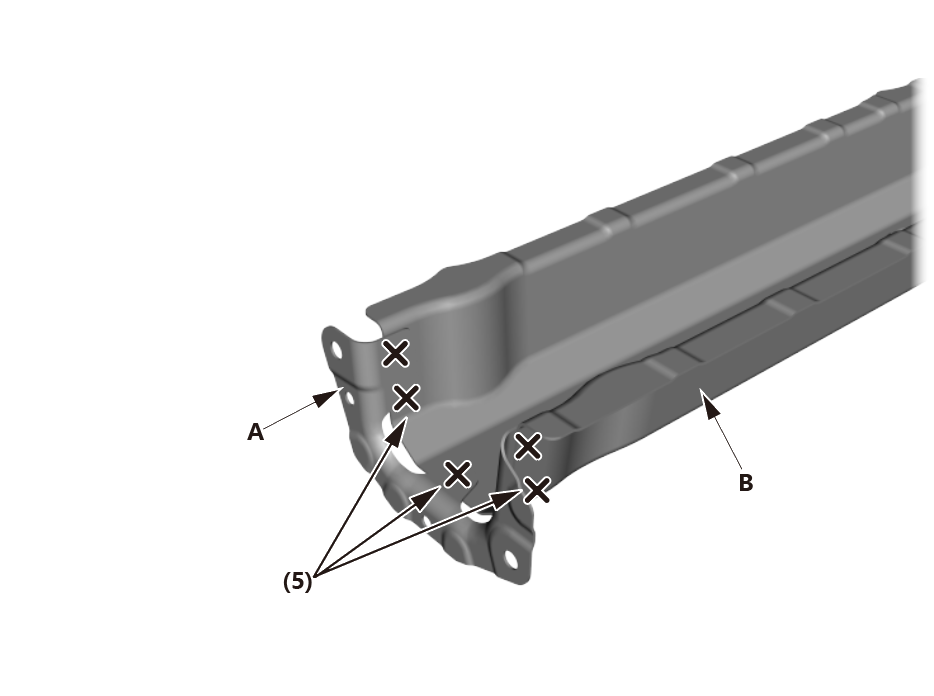

- 将后车架端凸缘(A) 焊接到后车架 B。

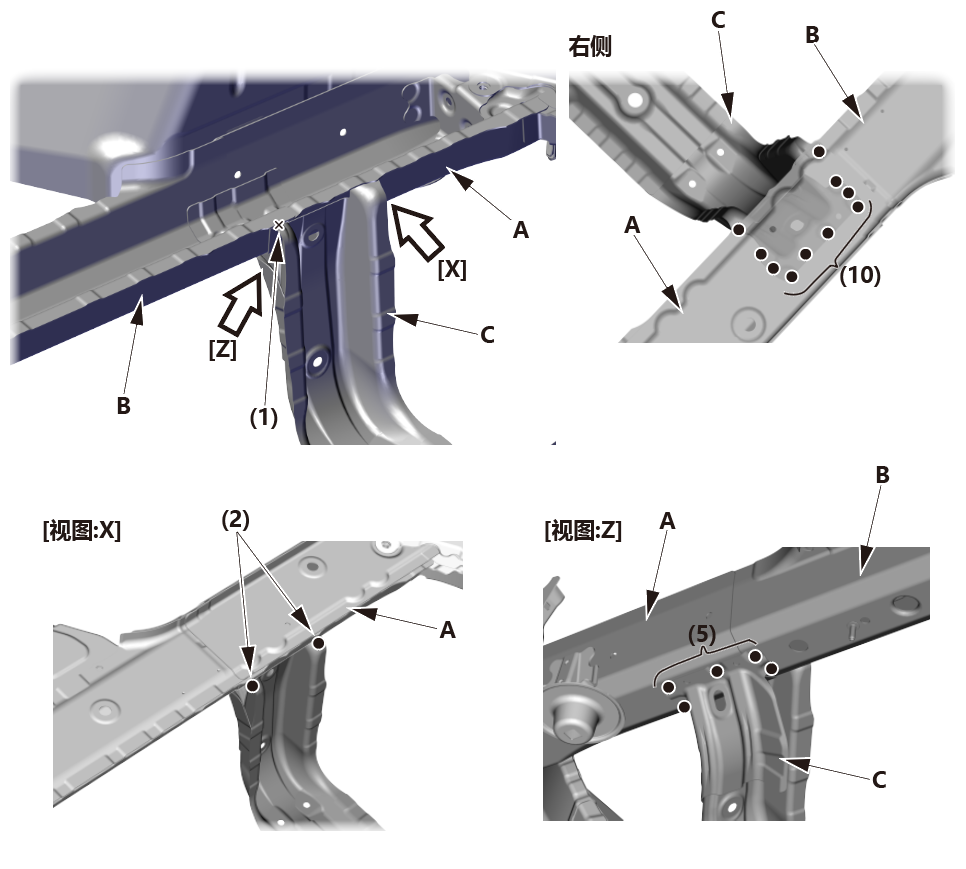

- 焊接后地板后横梁 (C) 至后车架 A 和后车架 B。
焊接后地板

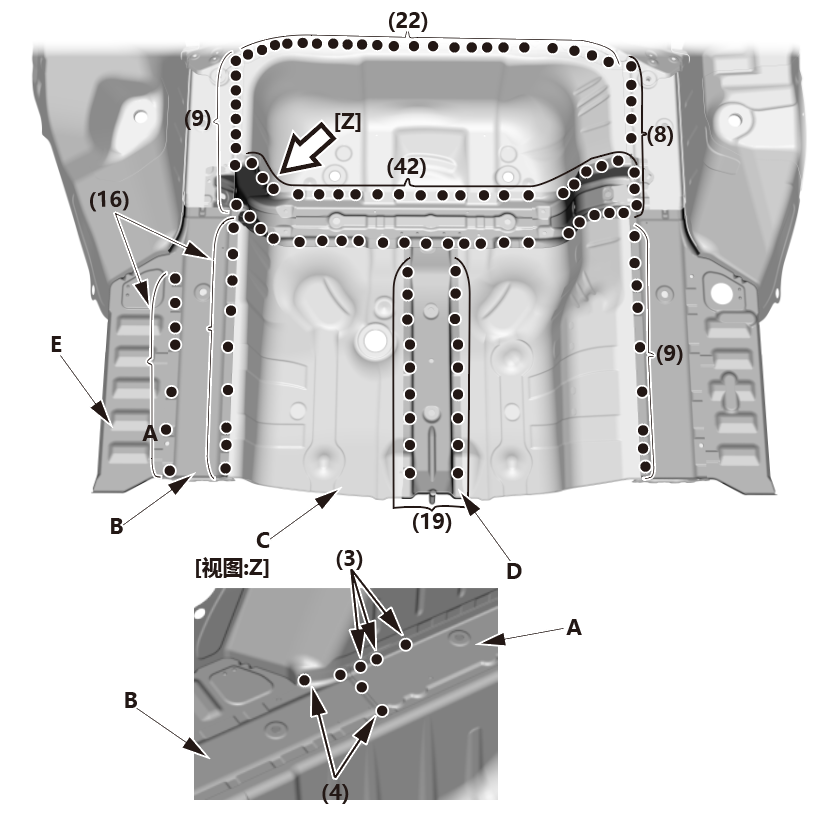

- 焊接后地板 (C)、支撑加强件 (D)、后车架上加强件 A/B 和后地板侧板 (E)。
( )* 和 L*: 高强度钢板（1500 MPa 除外）部件的焊接位置。 确认塞焊条件。
- 从后地板下部，焊接支撑加强件 (A) 至后地板后横梁 (B)。
- 焊接后板 。
