前立柱外板安装

注意！

• 定位更换零件。
• 检查车身尺寸：
• 前车轮罩下梁位置
• 车门铰链位置
• 挡风玻璃和车门开口
• 暂时安装相关零件，然后检查高度和间隙是否有差异。检查外部零件的装配位置，确保车身外形线过渡平滑。
• 确认两侧的钢板厚度、拉伸强度及是否镀锌，并参考前车身结构、车顶和侧板结构和 地板和后车身结构将焊机设置到符合焊接条件。
• 焊接符号（带有虚线的焊接符号标识被上层零件遮挡住的焊点）
• 和：2层钢板点焊
• 和：3层钢板点焊
• 和：4层钢板点焊
• ：MAG 塞焊
• ：MAG 焊接
• L=焊接长度；单位：mm (in)
• ( ) 和 ( )*：焊点数

焊接前立柱下加强件

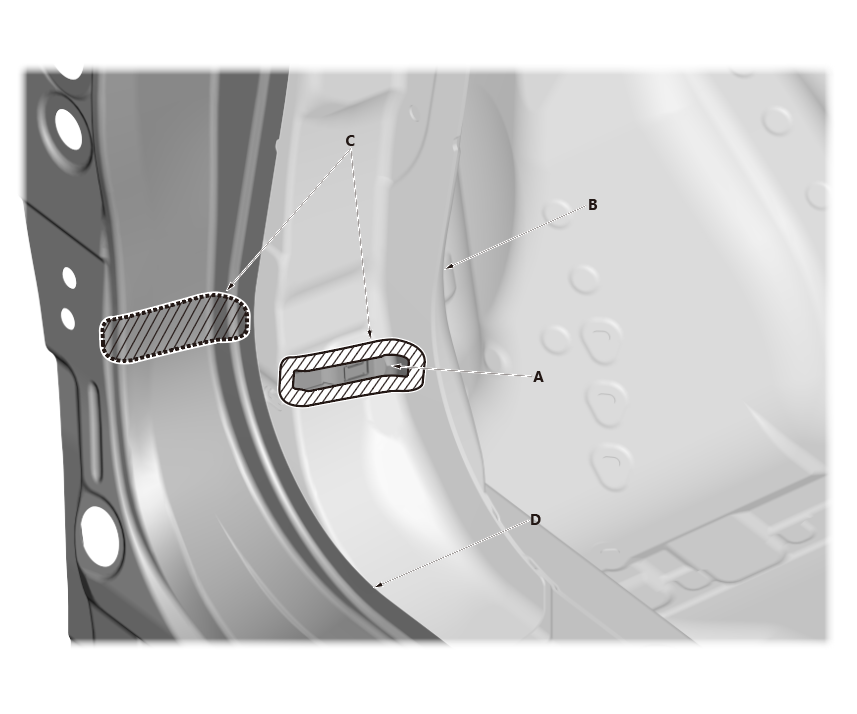

1.将新的前立柱内隔板 (A) 安装到内下立柱 (B) 上。

在隔板和前立柱下加强件 (D) 周围涂抹密封胶(C)，使它们之间没有间隙。

密封胶：车身密封胶或同等品，市售

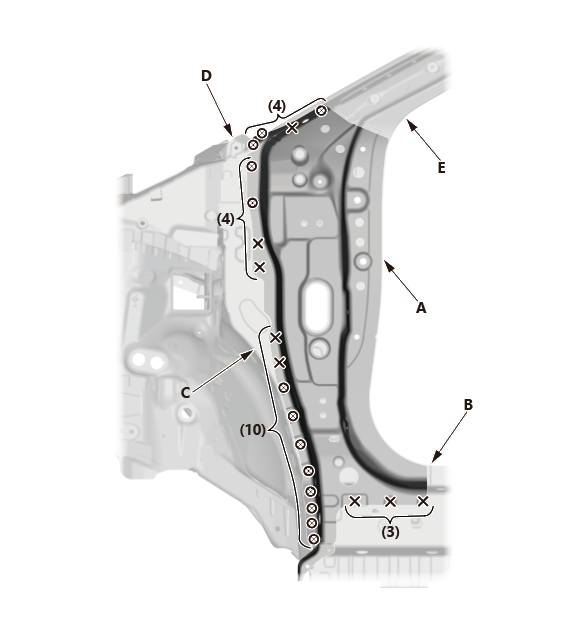

2.焊接前立柱下加强件 (A) 到侧门槛加强件 (B)、内下立柱 (C)、内上立柱 (D) 和前立柱上加强件 (E)。

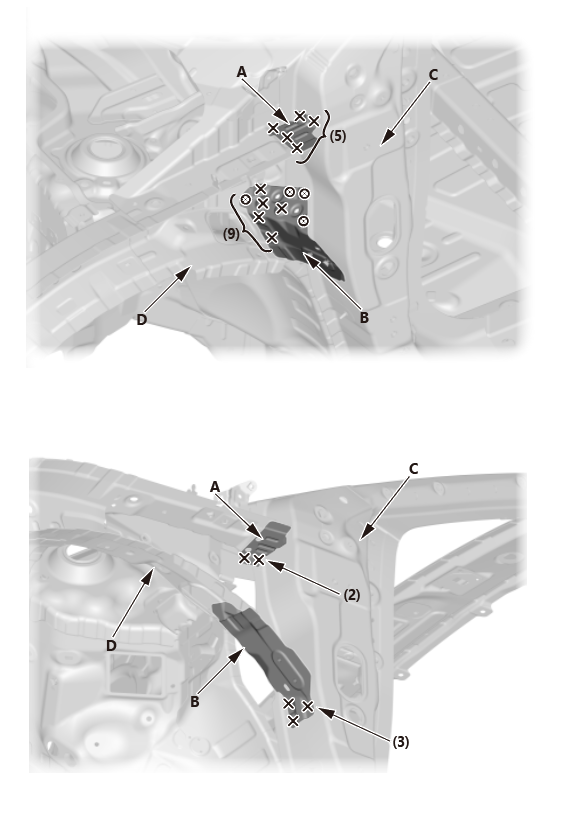

3.焊接前立柱下延伸件上部(A) 和前立柱下延伸件下部 (B)到前立柱下加强件(C)和前车轮罩中间延伸件 (D)。

焊接外板修理部分

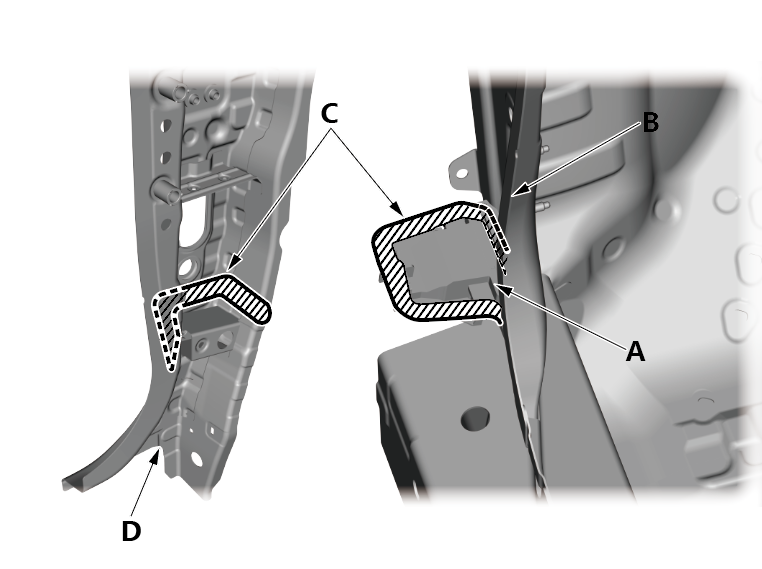

4.将新的前立柱外隔板 (A) 安装到前立柱下加强件总成 (B) 上。

在隔板周围和外板修理部分 (D) 内侧涂抹密封胶(C)，使它们之间没有间隙。

密封胶：车身密封胶或同等品，市售

5.夹紧外板修理部分，并检查车门、前翼子板和挡风玻璃的间隙是否对齐。

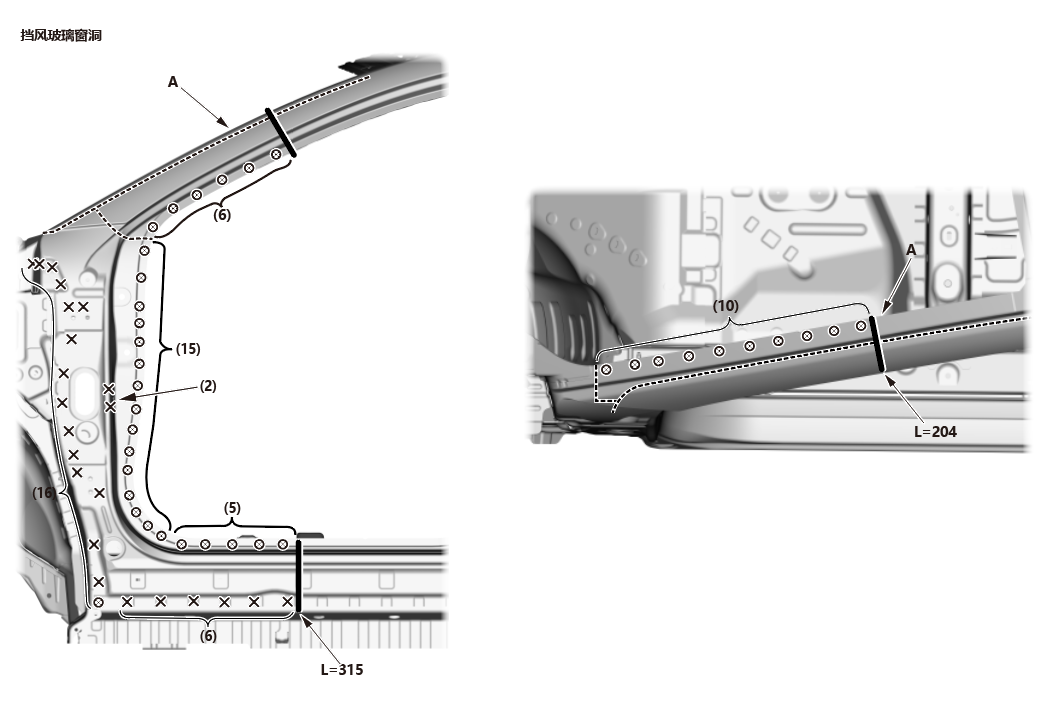

6.焊接外板修理部分 (A)。

左侧

右侧

7.焊接车轮罩上梁 。
