侧门槛外板安装

量产车身焊接位置和数量

注意！

• 定位更换零件。
• 检查车身尺寸：
  • 前车轮罩下梁位置
  • 车门铰链位置
  • 乘客厢
  • 内板位置
  • 挡风玻璃和车门开口
  • 内门槛位置
• 暂时安装相关零件，然后检查高度和间隙是否有差异。检查外部零件的装配位置 。确保车身外形线过渡平滑。
• 确认两侧的钢板厚度、拉伸强度及是否镀锌，并参考 前车身结构、车顶和侧板结构和 地板和后车身结构将焊机设置到符合焊接条件。
• 焊接符号（带有虚线的焊接符号标识被上层零件遮挡住的焊点）
• 和：2层钢板点焊
• 和：3层钢板点焊
• 和：4层钢板点焊
• ：MAG 塞焊
• ：MAG 焊接
• L=焊接长度；单位：mm (in)
• ( ) 和 ( )*：焊点数

焊接侧门槛加强件

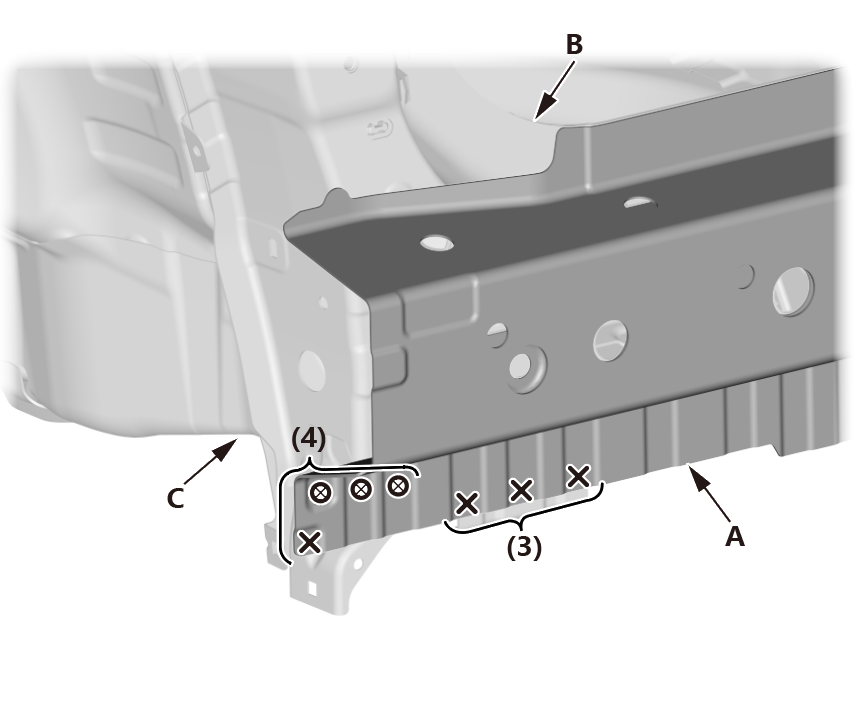

1. 将侧门槛加强件的后边缘(A) 焊接到侧门槛后端板 (B)。

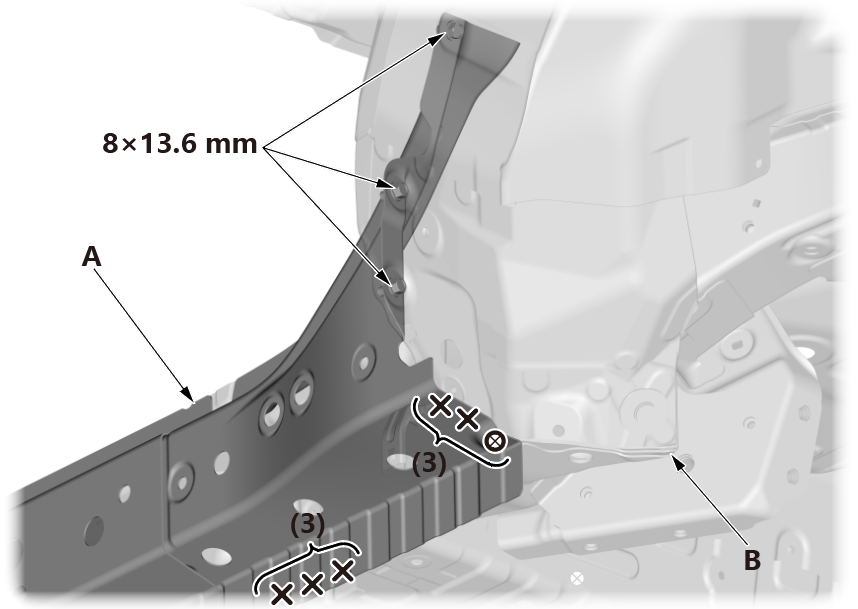

2.焊接前立柱下加强件的前部 (A) 至前立柱下加强件 (B)、悬臂梁 (C)。

从乘客厢侧，焊接侧门槛加强件和内下立柱 (D)。

( )*: 高强度钢板（1500 MPa 除外）部件的焊接位置。 确认塞焊条件。

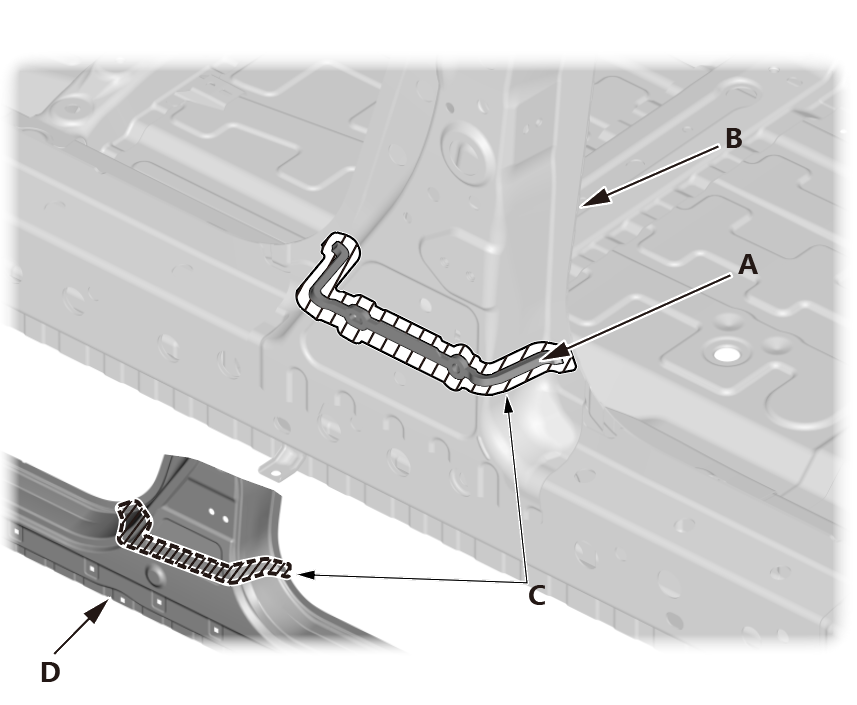

3.从乘客厢，穿过中间内立柱的孔 (A) 插入喷嘴，并将密封胶(B) 涂抹到中间立柱加强件 (C) 和侧门槛加强件 (D) 之间，使它们之间没有间隙。

密封胶：车身密封胶或同等品，市售

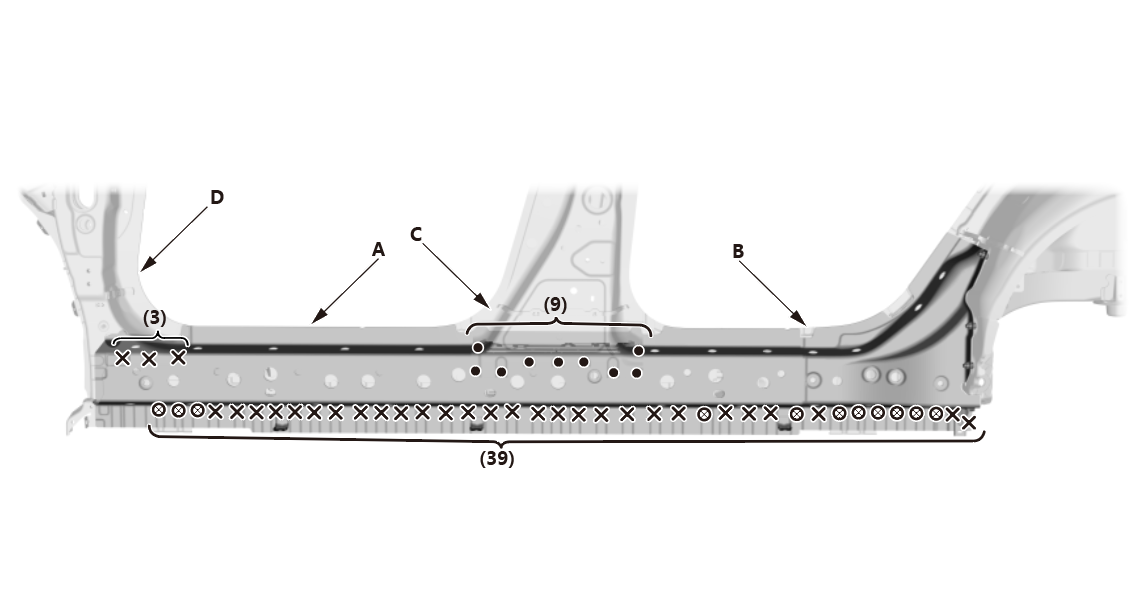

4.焊接侧门槛加强件总成 (A) 至内门槛 (B) 、中间立柱加强件 (C) 和前立柱下加强件 (D)。

焊接外板修理部分

5.将新的前立柱外隔板安装到前立柱下加强件上。

在隔板周围和外板修理部分内侧涂抹密封胶，使它们之间没有间隙 。

6.将新的中间立柱外隔板 (A) 安装到中间立柱加强件 (B) 上。

在隔板周围和外板修理部分 (D) 内侧涂抹密封胶(C)，使它们之间没有间隙。

密封胶：车身密封胶或同等品，市售

7.夹紧外板修理部分。

注意！

• 切勿用手触碰粘合表面。

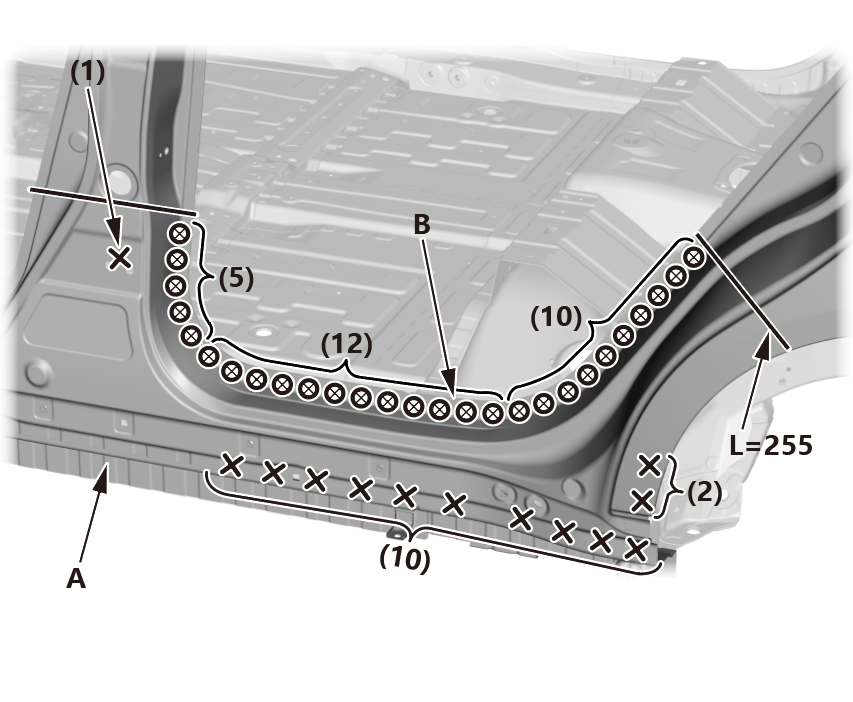

8.焊接侧门槛加强件总成 (A) 和外板修理部分 (B)。
