中间立柱外板拆卸

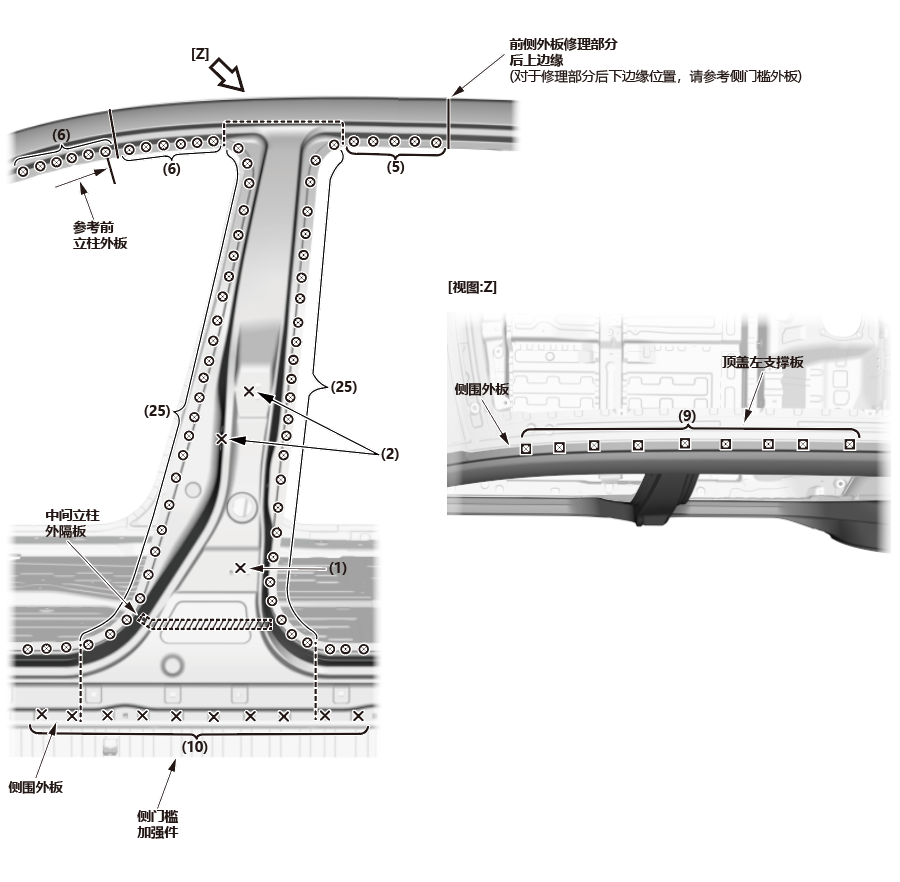

量产车身焊接位置和数量

注意！

• 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
• 和：2层钢板点焊；和：3层钢板点焊；和：4层钢板点焊； ：MAG 塞焊；：MAG 焊接 L=焊接 长度；单位：mm (in)
• ( ): 焊点数

中间立柱外板

中间立柱加强件

结构

注意！

• 本章节将阐述拆卸所有相关零件后的步骤。关于相关零件的拆卸步骤，参考相应的维修手册。
• 此处说明的零部件更换程序仅用于本田提供的新配件，如有必要，参考部件区域和车身的损坏程度。

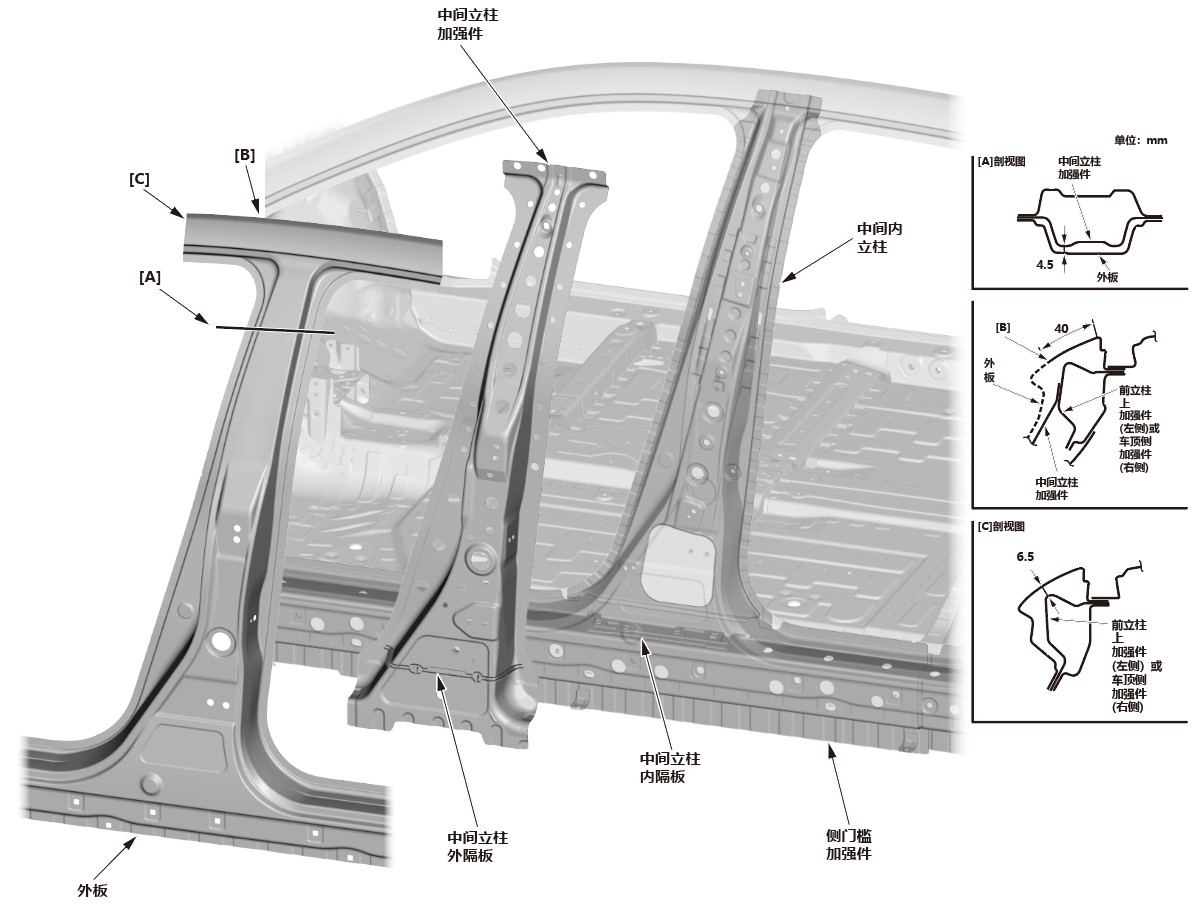

• 如果中间立柱有任何损坏，切割 [A] 位置处的外板，并撬起外板，将其更换。
• 在选择切割位置时考虑到前侧外板修理部分 。
• 更换中间立柱外隔板。

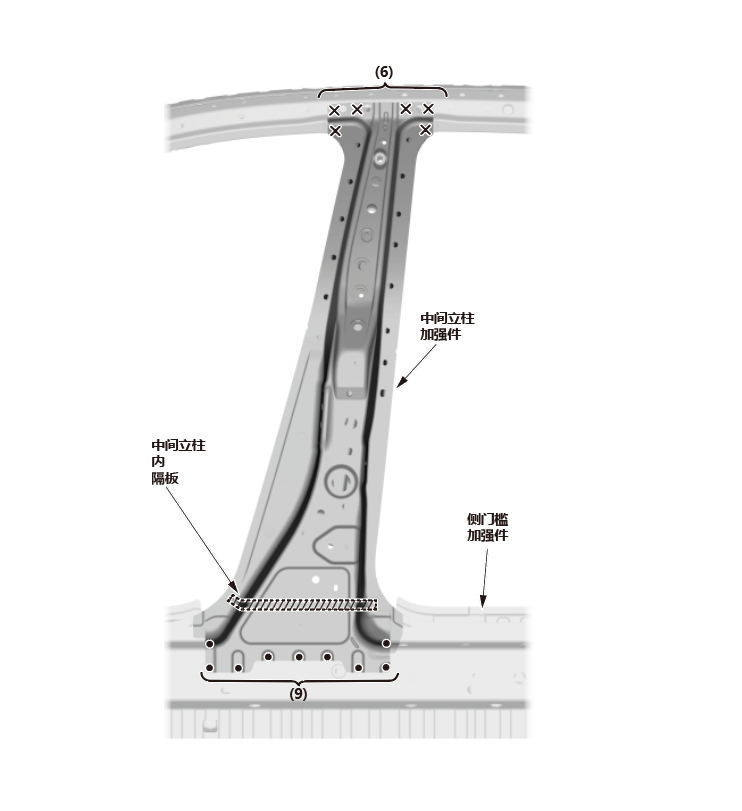

• 检查中间立柱加强件的位置是否损坏。如有必要，予以更换。
• 在 [B] 和 [C] 位置切割外板。
• 更换中间立柱内隔板。
• 对于侧门槛加强件更换，请参考侧门槛外板 。
