前侧车架/悬臂梁拆卸

量产车身焊接位置和数量（前侧车架和前侧背板）

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

image-20240902173606811

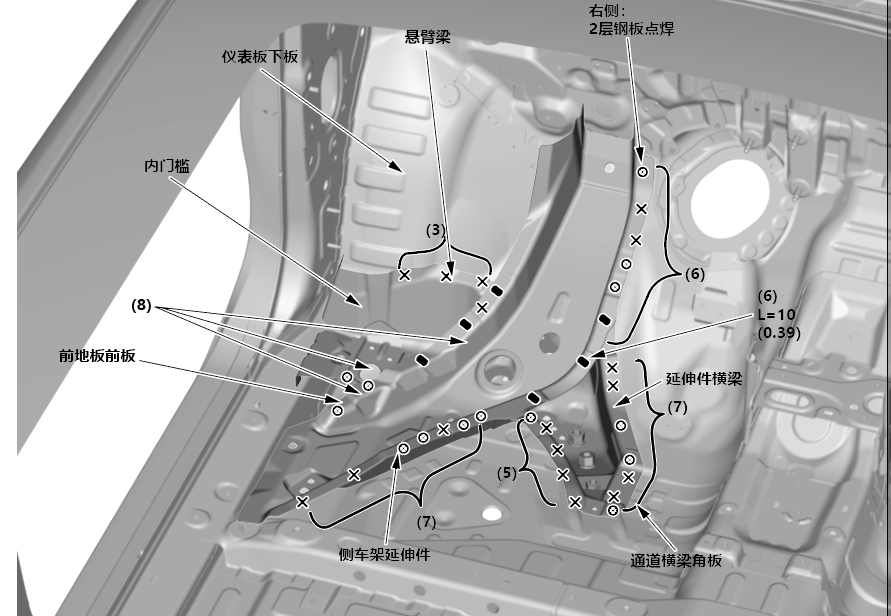

量产车身焊接位置和数量（悬臂梁和侧车架延伸件）

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2 钢板点焊；image-20240624143117573和image-20240624143229766：3 钢板点焊；image-20240624143453798和image-20240624143515306：4 钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

image-20240704230830036

image-20240704230841844

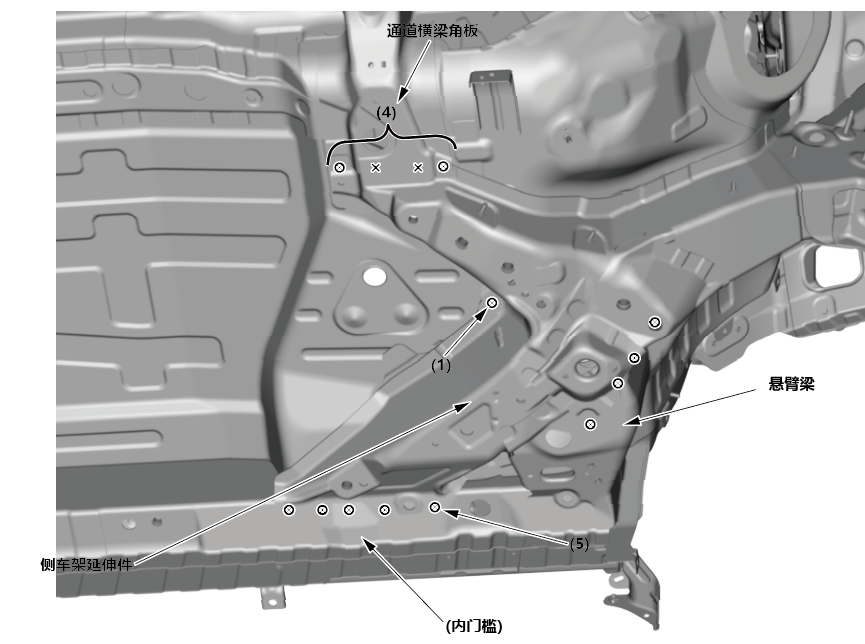

image-20240704230854000

结构

注意！

  • 本节将阐述拆卸所有相关零件后的步骤。关于相关零件的拆卸步骤，请参考相应的维修手册。
  • 此处说明的零部件更换程序仅用于本田提供的新配件，如有必要，请参考部件区域和车身的损坏程度。

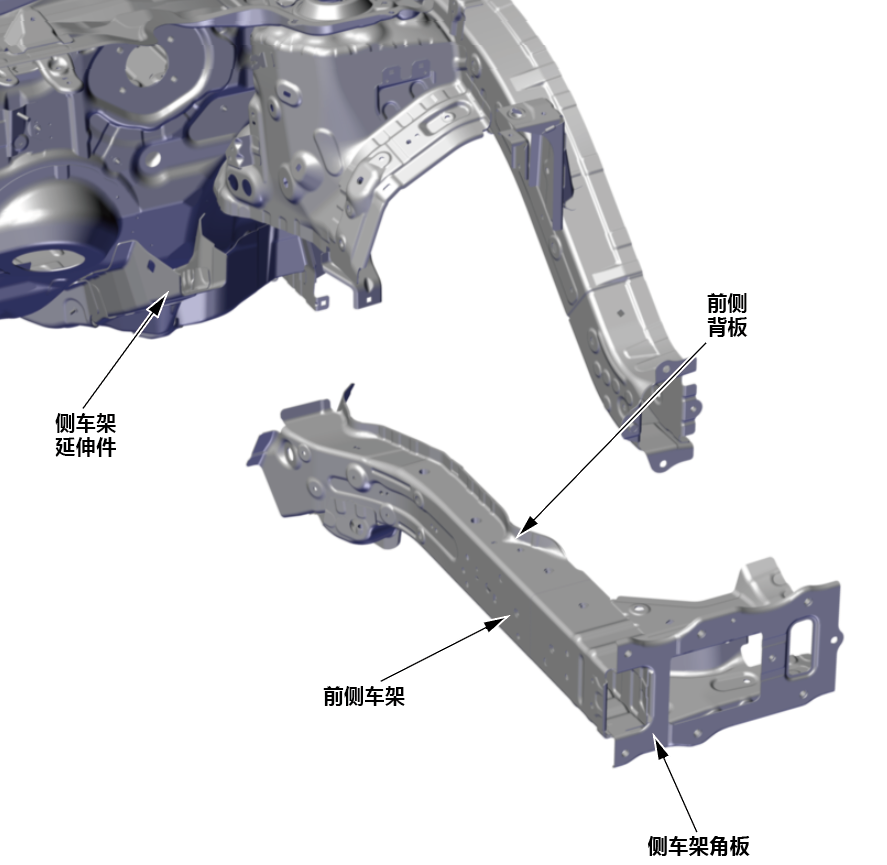

  • 仅更换前侧车架时，如图所示切割前侧背板，并在前侧背板内侧车架延伸件与侧车架加强件之间的连接处钻一个焊点[A]。
  • 拆下角板，并将前侧车架、前侧背板和侧车架角板作为一个总成拆下。
  • 检查侧车架延伸件、悬臂梁和延伸件横梁位置是否损坏。必要时，更换前侧车架总成。

image-20240830211438189

image-20240818165042733

​
