后地板/后车架拆卸

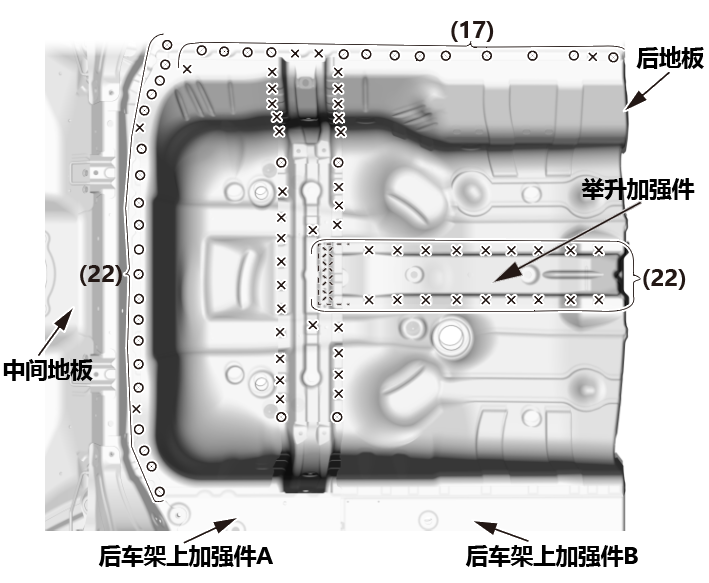

量产车身焊接位置和数量(后地板)

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

image-20240819135735571

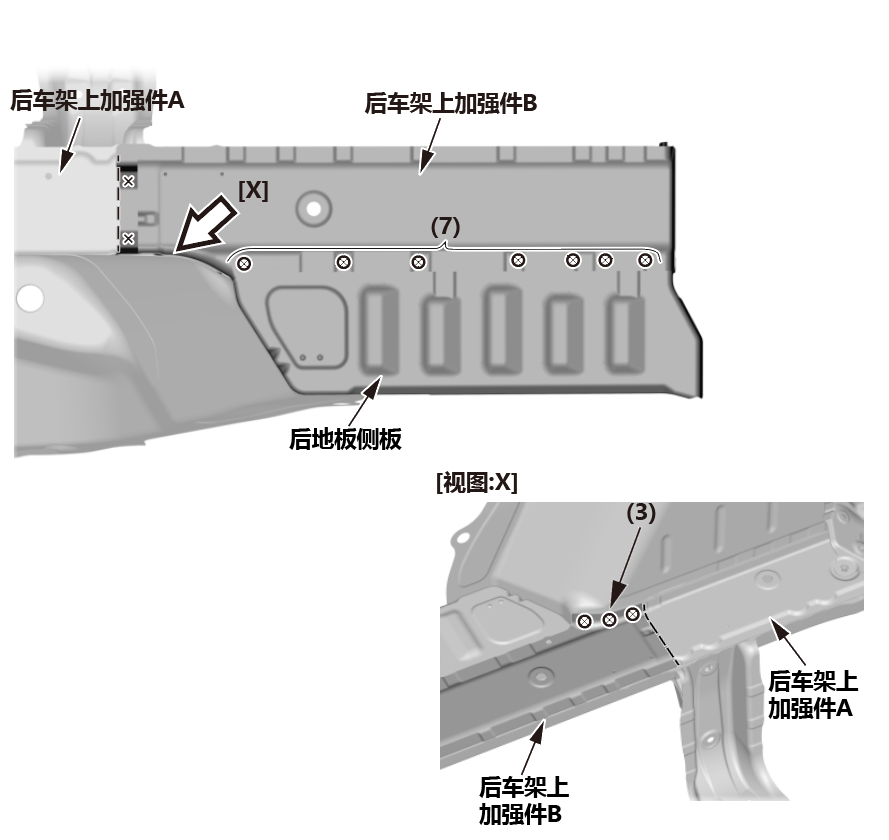

量产车身焊接位置和数量(后车架上加强件 B 和后地板侧板)

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

image-20240819141100807

量产车身焊接位置和数量（后地板横梁后）

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

image-20240819164028394

量产车身焊接位置和数量（后车架 B）

注意！

  • 焊接符号（带虚线的焊接符号表示对不可见的零件进行点焊操作）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊点数

image-20240819154015558

结构

注意！

  • 本章节将阐述拆卸所有相关零件后的步骤。关于相关零件的拆卸步骤，参考相应的维修手册。
  • 此处说明的零部件更换程序仅用于本田提供的新配件，如有必要，参考部件区域和车身的损坏程度。

将后地板和举升加强件作为一个总成进行更换。

image-20240819155304386

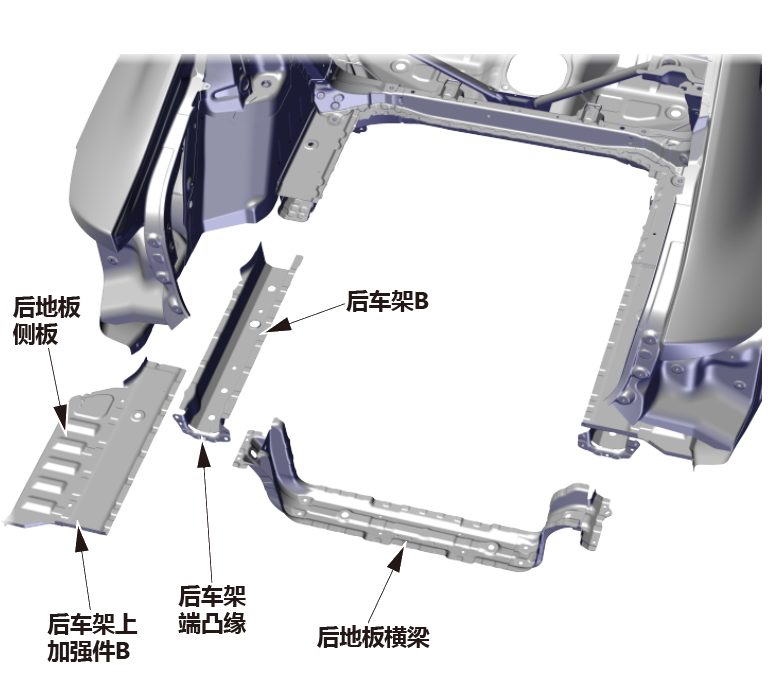

结构

注意！

  • 本章节对所有相关零件拆卸后的程序加以说明。有关相关零件的拆卸程序，参考相应的维修手册。
  • 此处说明的部件更换步骤仅适用于新的本田供应部件，如有需要根据区域和车身损坏程度进行更换。
  • 检查后地板横梁后位置是否损坏。如有必要，予以更换。
  • 检查后车架上加强件和后车架位置是否损坏。如有必要，更换后车架上加强件 B、后地板侧板和后车架 B。
  • 拆除后车架 B 时，如图切断后车架上加强件 A 的后边缘，并拆除后车轮罩侧的焊接位置 [X]。 [X]：并在后车架 B 和后车架 A 接头处钻两个点焊点。

image-20240819160114798
