车顶板拆卸

量产车身焊接位置和数量

注意！

  • 焊接符号（带有虚线的焊接符号标识被上层零件遮挡住的焊点）
  • image-20240624142910912和image-20240624143012247：2层钢板点焊；image-20240624143117573和image-20240624143229766：3层钢板点焊；image-20240624143453798和image-20240624143515306：4层钢板点焊；image-20240624143549432 ：MAG 塞焊；image-20240624143601815：MAG 焊接 L=焊接 长度；单位：mm (in)
  • ( ): 焊接点数量

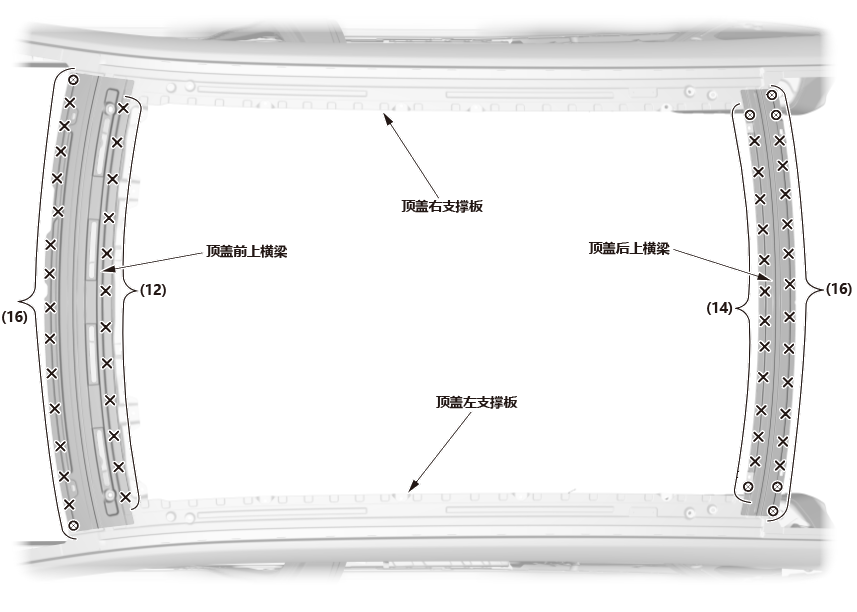

顶盖前、后上横梁

image-20240828173452827

顶盖左、右支撑板

image-20240829175727203

顶盖前、后下横梁

image-20240829180157169

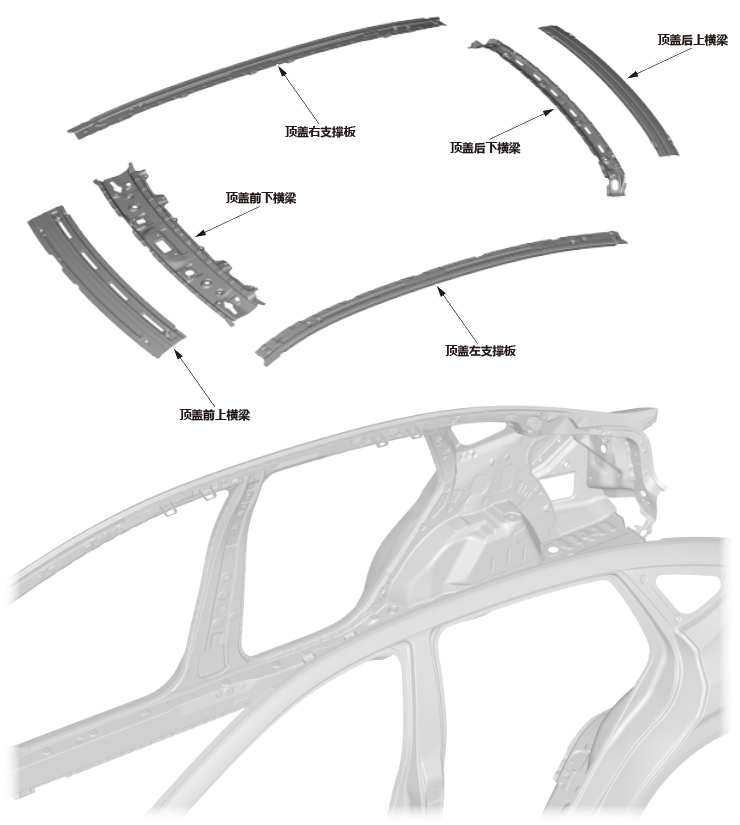

结构

注意！

  • 本节将阐述拆卸所有相关零件后的步骤。关于相关零件的拆卸步骤，请参考相应的维修手册。
  • 检查顶盖前、后横梁和顶盖左、右支撑板位置是否损坏。如有必要，予以更换。

image-20240828163606958
