后侧外板安装

量产车身焊接位置和数量

注意！

• 定位更换零件。
• 检查车身尺寸：
  • 车门铰链位置
  • 内板位置
  • 后立柱槽和后板位置
  • 挡风玻璃和车门开口
  • 行李箱开口
• 暂时安装相关零件，然后检查高度和间隙是否有差异。检查外部零件的装配位置 。确保车身外形线过渡平滑。
• 确认两侧的钢板厚度、拉伸强度及是否镀锌，并参考 车顶和侧板结构 和 地板和后车身结构 将焊机设置到符合焊接条件。
• 焊接符号（带有虚线的焊接符号标识被上层零件遮挡住的焊点）
• 和：2层钢板点焊
• 和：3层钢板点焊
• 和：4层钢板点焊
• ：MAG 塞焊
• ：MAG 焊接
• L=焊接长度；单位：mm (in)
• ( )和 ( )*：焊点数

焊接外板和后立柱槽总成

1.将新的车轮拱板外隔板 (A) 安装到后内板 (B) 上。

在隔板周围和外板修理部分 (D) 内侧涂抹密封胶(C)，使它们之间没有间隙。

密封胶：车身密封胶或同等品，市售

2.夹紧外板修理部分，并重新检查后车门和行李箱的间隙以及是否对齐。

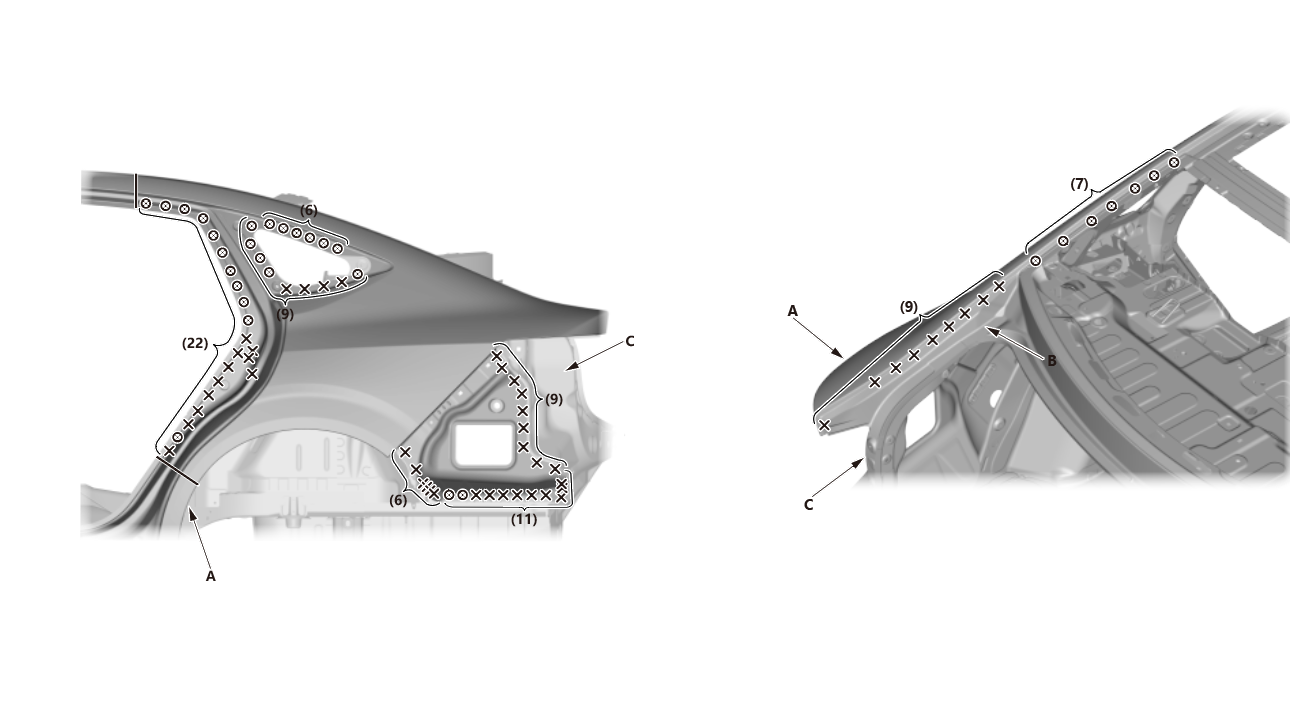

3.焊接外板修理部分 (A)、后中间槽 (B) 和后组合转接板 (C)。
