前制动片检查
警戒

经常吸入制动粉尘，无论是什么材料成份，都有可能危害健康。

  • 避免吸入粉尘颗粒。
  • 切勿使用空气软管或刷子清洁制动组件。使用合适的真空吸尘器。

1.车辆- 举升

2.前轮- 拆卸

3.制动片 - 检查

内制动片：

外制动片：

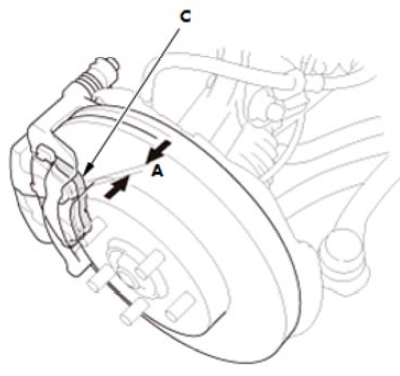

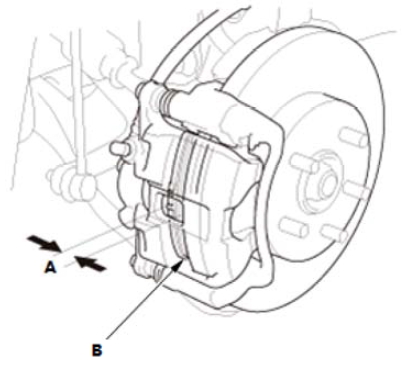

 1.检查内制动片 (B) 和外制动片 (C) 的厚度 (A)。不包括底板厚度。
制动片厚度：

标准： 10.0 mm (0.394 in)

使用极限： 1.6 mm (0.063 in)

2.如果制动片任何部分的厚度小于使用极限，将制动片作为一个组件予以更换。

4.前轮- 安装

前制动衬片拆卸和安装
警告

经常吸入制动粉尘，无论是什么材料成份，都有可能危害健康。

  • 避免吸入粉尘颗粒。
  • 切勿使用空气软管或刷子清洁制动组件。使用合适的真空吸尘器。

拆卸

1.制动液 - 排空

  1.将某些制动液从主气缸储液罐排出。

2.车辆- 举升

3.前轮- 拆卸

4.制动片 - 拆卸

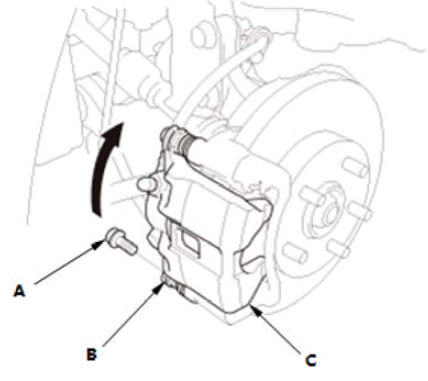

1.用扳手固定卡钳插销(B) 时，拆下法兰螺栓 (A)。
注意事项

小心不要损坏插销防尘罩。

 2.转动卡钳主体 (C)，将其取出。

注意事项

检查软管和插销防尘罩是否损坏或老化。
3.拆下垫片 (A) 和制动片 (B)。

5.制动片夹持器 - 拆卸

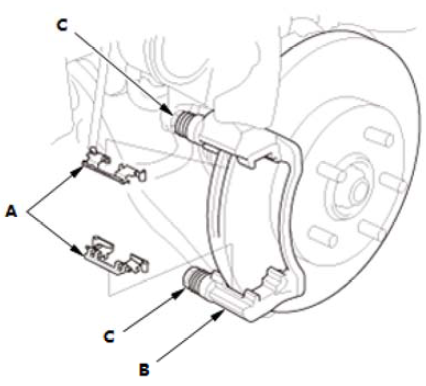

1.拆下制动片夹持器 (A)。

2.彻底清洁卡钳支架 (B)；清除所有锈迹并检查是否有凹槽或裂纹。

3.验证卡钳插销(C) 进出顺畅。如有必要，清洁并润滑。



6.制动片 - 检查

安装

警告

经常吸入制动粉尘，无论是什么材料成份，都有可能危害健康。

  • 避免吸入粉尘颗粒。
  • 切勿使用空气软管或刷子清洁制动组件。使用合适的真空吸尘器。

1.制动片夹持器 - 安装

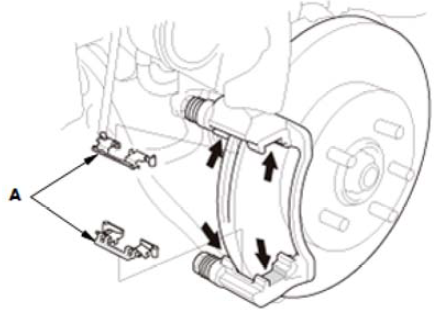

1.在卡钳支架的夹持器接合面上涂抹 Molykote M-77 润滑脂（通过箭头显示）。

2.安装制动片夹持器 (A)。

3.清除夹持器上的多余润滑脂。使润滑脂远离制动盘和制动片。

2.制动片 - 安装

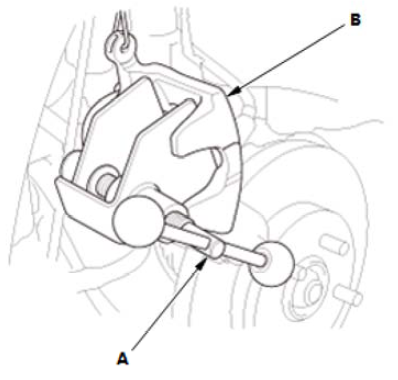

1.将市售制动钳活塞压缩工具 (A) 安装到制动钳体 (B) 上。
2.用制动钳活塞压缩工具压入活塞。
注意事项

压下活塞时，小心制动液可能从总泵储液罐中溢出。如果制动液接触到油漆表面，立刻用水清洗干净。

3.拆下制动钳活塞压缩工具。

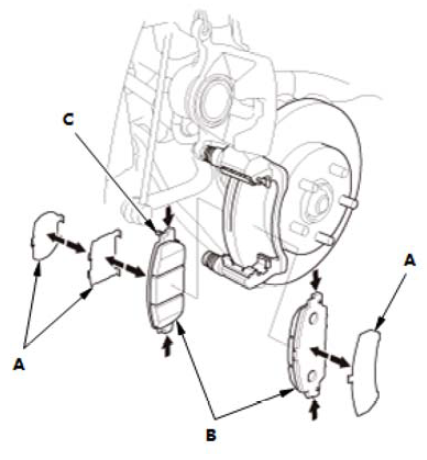

4. 将二硫化钼M-77 润滑脂涂抹到垫片 (A) 的制动片侧、制动片 (B) 的背面以及箭头所指的其他部位。
5. 擦除制动片垫片和制动片摩擦材料上多余的润滑脂。确保制动盘和制动片上没有润滑脂。污染的制动盘或制动片会降低制动能力。
6. 正确安装制动片和制动片垫片。安装制动片，将磨损指示器(C) 置于内侧上部位置。

注意事项

如果使用旧的制动片，务必将其重新安装在原来位置，以免制动效率瞬间丧失。

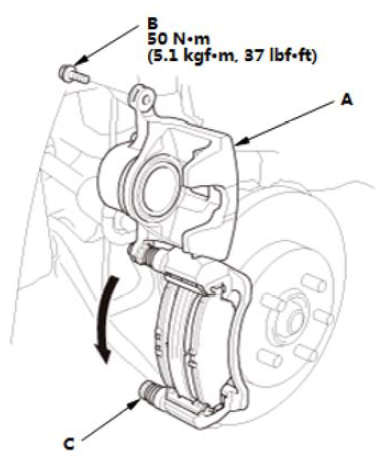

7.将制动钳体 (A) 向下转至正确位置。

8.用扳手固定住制动钳销(C)，安装法兰螺栓 (B)，并将其紧固至规定的扭矩。

注意事项

小心不要损坏销护套。

3.前轮- 安装

4.制动液 - 重新加注

  1.多次踩下制动踏板以确保制动器工作。
注意事项

一旦整套更换制动片后，接合便可能需要更大的踏板行程。多次踩踏制动踏板可恢复正常的踏板行程。

2.需要加注制动液。

前制动盘检查

1.车辆- 举升

2.前轮- 拆卸

3.制动片 - 拆卸

4.制动盘厚度和平行度 - 检查

1.在制动盘上大约间隔 45 °、离制动盘外边缘10 mm 的八个点上，使用千分尺 (A) 测量制动盘的厚度。如果最小测量值小于最大表面修整极限，则更换制动盘。
制动盘厚度：
标准：                       25.0 mm
最大表面修整极限： 23.0 mm

制动盘平行度*：       最大 0.015 mm

*：这是厚度测量值的最大允许差值。

2.如果制动盘的平衡度超出了使用极限，则用市售车载制动器车床修整制动盘表面。

注意事项

如果制动盘超出表面修整极限，将其更换。

3.检查制动盘跳动量。

5.制动盘跳动量 - 检查

1.检查制动盘至车轮表面是否损坏和有裂纹。

2.彻底清洁制动盘，并清除所有铁锈。

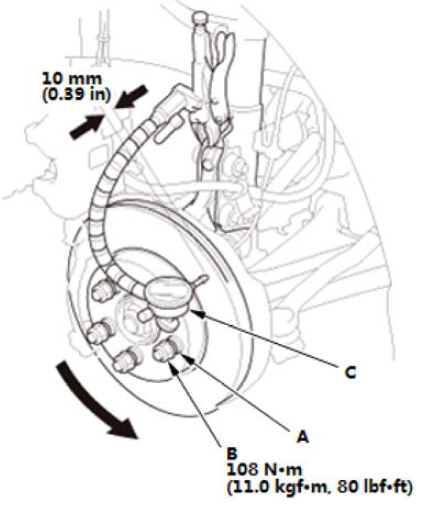

3.安装合适的平垫圈 (A) 和车轮螺母 (B)。

4.紧固车轮螺母至规定扭矩，使制动盘紧靠轮毂。

5.如图所示，顶着制动盘放置百分表 (C)。

6.离制动盘外边缘10 mm 的位置测量跳动量。

制动盘的跳动量：
使用极限： 0.04 mm

7.如果制动盘超出了使用极限，则用市售车载制动器车床修整制动盘表面。

最大表面修整极限： 23.0 mm

注意事项
  • 如果制动盘超出表面修整极限，将其更换。
  • 如果换上了新的制动盘，检查新制动盘的跳动量。如果新制动盘不合乎规格，则修整该制动盘。

6.制动片 - 安装

7.前轮- 安装

前制动盘拆卸和安装

拆卸

注意事项

使润滑脂远离制动盘和制动片。

1.车辆- 举升

2.前轮- 拆卸

3.制动钳- 拆卸

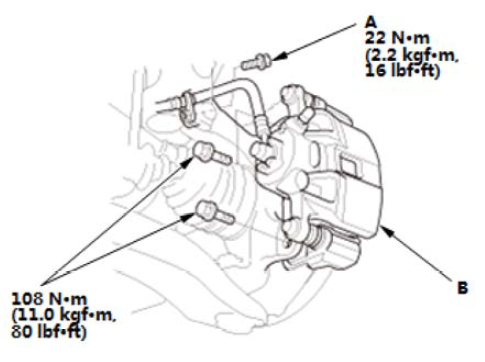

1.拆下制动软管安装螺栓 (A)。

2.拆下制动钳总成 (B)。

注意事项
  • 为避免损坏制动钳总成或制动软管，使用一小段线束将制动钳总成悬挂在底盘上。
  • 不要过度扭曲制动软管。

4.前制动盘- 拆卸

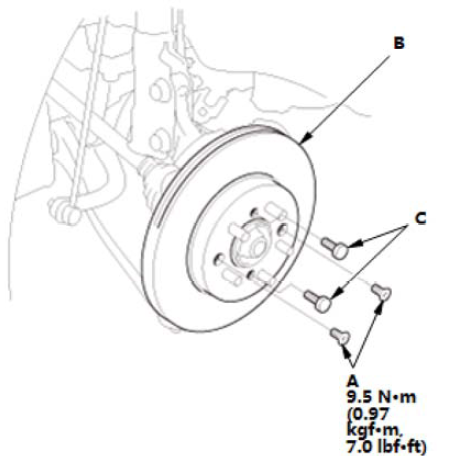

1.拆下制动盘平头螺钉(A)。
注意事项

对于某些车型，螺钉的数量可能为1。

2.拆下制动盘(B)。

注意事项

如果制动盘卡在前轮毂上，将两个8 x 1.25 mm 螺栓(C) 紧固到制动盘中，以推动使其远离前轮毂。一次将每个螺栓转动90 度，以防止制动盘卡滞。

安装

1.所有拆下零件 - 安装



1.按照与拆卸相反的顺序安装制动盘。

注意事项

安装制动盘前，清洁前轮毂和制动盘内部的接合面。

2.前制动盘跳动量 - 检查

前制动卡钳拆卸和安装

拆卸

注意事项

不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。

拆卸后，堵塞软管和接头的端部，以防制动液溢出。

1.车辆- 举升

2.前轮- 拆卸

3.制动钳主体 - 拆卸

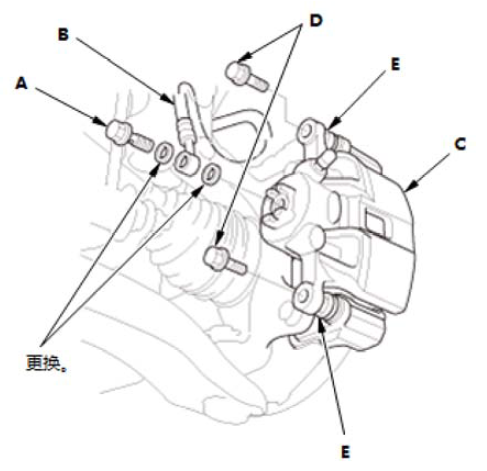

1.拆下对接螺栓 (A)，并将制动软管 (B) 从卡钳主体 (C) 断开。

2.使用扳手固定卡钳插销(E) 时，拆下法兰螺栓 (D)。

4.制动片 - 拆卸

5.卡钳插销和插销防尘罩- 拆卸

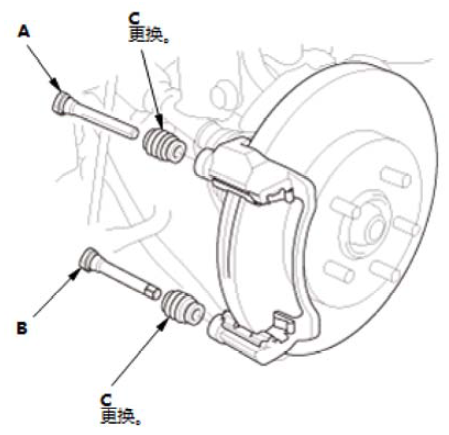

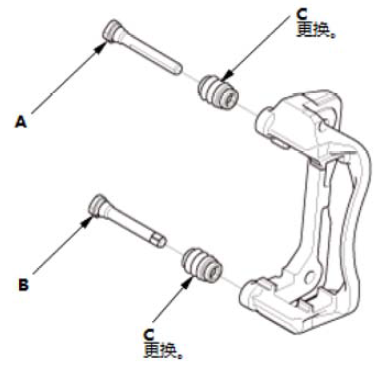

1.拆下卡钳插销A 和卡钳插销B。
注意事项

上卡钳插销和下卡钳插销不同。安装过程中，确保卡钳插销在适当的位置。
2.拆下插销防尘罩(C)。

安装

注意事项

不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。

1.卡钳销和销护套 - 安装

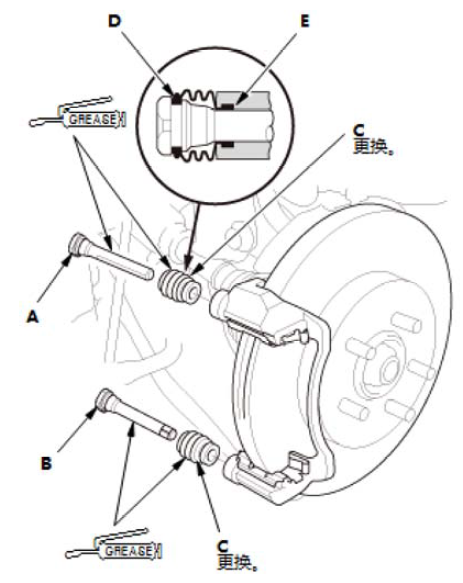

1.在卡钳销A、卡钳销B 和新的销护套 (C) 上涂抹橡胶润滑脂。

2.安装销护套。

3.安装卡钳销。

注意事项
  • 确保销护套正确定位到卡钳销的凹槽 (D) 和卡钳托架的凹槽 (E)。
  • 确保卡钳销安装正确。上卡钳销和下卡钳销不同。如果这些卡钳销安装在错误的位置，将导致振动、制动片磨损不均或磨损过快，并可能使轮胎磨损不均。
  • 去除销护套内的空气。

2.制动片 - 安装

3.制动钳主体 - 安装

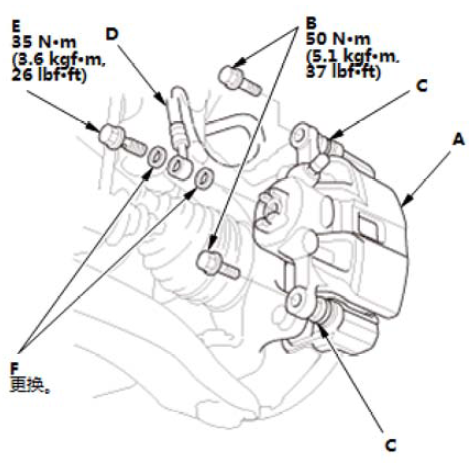

1.安装卡钳主体 (A)。

2.安装法兰螺栓 (B)，并在使用扳手固定卡钳插销(C) 时将其拧至规定扭矩。

3.使用对接螺栓 (E) 和新的密封垫圈 (F) 将制动软管 (D) 连接至卡钳主体。

4.制动系统- 放气

5.制动软管和管路 - 检查


注意事项
  • 检查软管和管路接头或连接部分是否泄漏，必要时重新拧紧。
  • 检查制动软管有无干扰和扭曲。

6.前轮- 安装

前制动卡钳大修

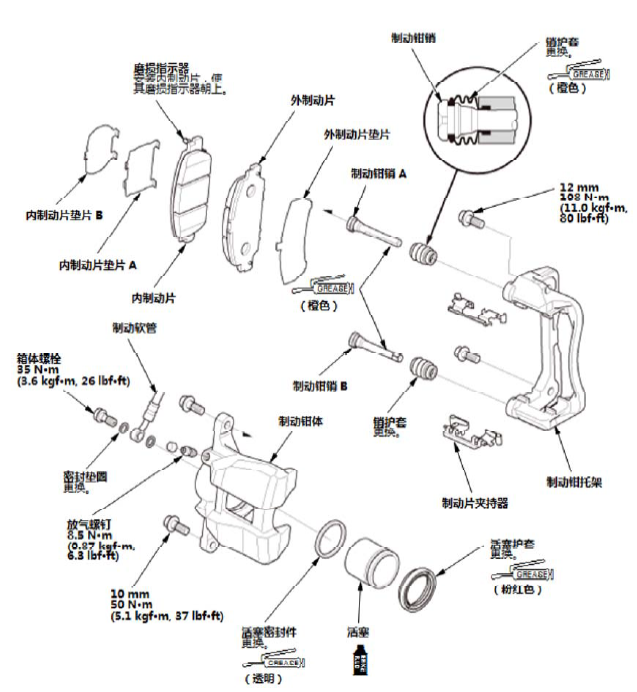

分解图

拆解

警告

经常吸入制动器中的粉尘，不管其材料成分如何，都会损害健康。

  • 避免吸入粉尘颗粒。
  • 不要使用压缩空气软管或刷子清洁制动器总成。使用合适的真空吸尘器。
注意事项
  • 不要将制动液溅到车辆上；否则可能损坏油漆。如果制动液接触到油漆，立即用水清洗干净。
  • 用制动器清洁剂清洗所有零件并风干；用压缩空气吹干所有通道。
  • 确保无污物或其他异物进入制动液。
  • 确保制动盘或制动片上没有润滑脂或机油。
  • 不要重复使用排出的制动液。仅使用新开启容器中新的本田 DOT 3 或 DOT 4 制动液。使用非本田制动液会导致腐蚀和系统寿命缩短。
  • 在本程序中，根据需要参考分解图。

1.制动钳- 拆解

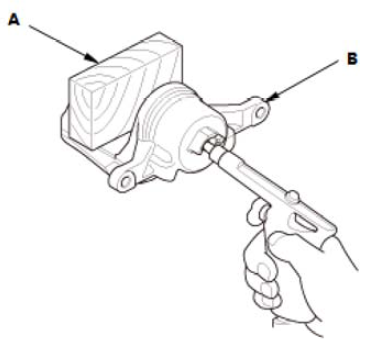

1.如图所示在制动钳体 (B) 中放置木块(A) 或几块抹布。

2.用压缩空气逐渐吹干活塞，并且将活塞从制动钳体上拆下。

注意事项

不要将手放入制动钳体中，因为活塞将会强行从制动钳体上移出。

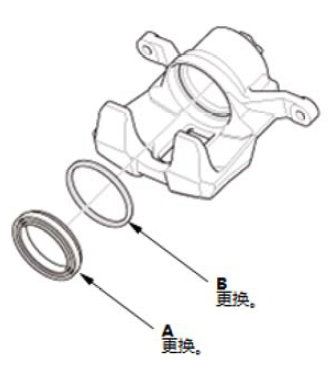

3.拆下活塞护套 (A)。

4.拆下活塞密封件 (B)。

注意事项

小心不要让工具损坏油缸壁的内表面。

2.制动钳销和销护套 - 拆卸

1.拆下制动钳销A 和制动钳销B。
注意事项

上下制动钳销是不同的。在安装过程中，确保制动钳销在合适的位置。

2.拆下销护套 (C)。

重新组装

警告

经常吸入制动器中的粉尘，不管其材料成分如何，都会损害健康。

  • 避免吸入粉尘颗粒。
  • 不要使用压缩空气软管或刷子清洁制动器总成。使用合适的真空吸尘器。
注意事项
  • 不要将制动液溅到车辆上；否则可能损坏油漆。如果制动液接触到油漆，立即用水清洗干净。
  • 在制动液中清洁所有零件并风干；用压缩空气吹干所有通道。
  • 重新组装前，检查并确认所有零件上没有灰尘和其它异物。
  • 确保无污物或其他异物进入制动液。
  • 确保制动盘或制动片上没有润滑脂或机油。
  • 不要重复使用排出的制动液。仅使用新开启容器中纯正干净的本田 DOT 3 或 DOT 4 制动液。使用非本田制动液会导致腐蚀和系统寿命缩短。
  • 用干净的制动液涂抹活塞、活塞密封凹槽和制动卡钳孔。
  • 在前制动卡钳组件中使用推荐的润滑脂。
  • 安装制动卡钳后，检查制动软管和管路是否泄漏、干涉和扭结。
  • 在本程序中，根据需要参考分解图。

1.卡钳销和销护套 - 安装

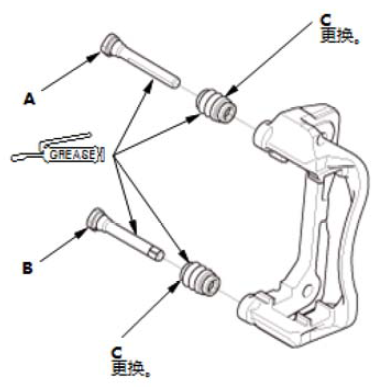

1.在卡钳销A、卡钳销B 和新的销护套 (C) 上涂抹橡胶润滑脂。

2.安装销护套。

3.安装卡钳销。

注意事项
  • 确保卡钳销安装正确。上卡钳销和下卡钳销不同。如果这些卡钳销安装在错误的位置，将导致振动、制动片磨损不均或磨损过快，并可能使轮胎磨损不均。
  • 确保销护套正确定位到卡钳销的凹槽和卡钳体的凹槽。
  • 去除销护套内的空气。

2.制动钳- 重新组装

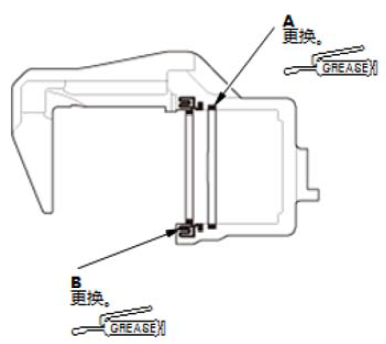

1.在新的活塞密封件 (A) 上涂抹硅基润滑脂。

2.安装活塞密封件。

3.在新的活塞护套 (B) 上涂抹橡胶润滑脂。

4.安装活塞护套。

5.在活塞的外表面上涂抹制动液，然后将其固定到制动钳体的正确位置。

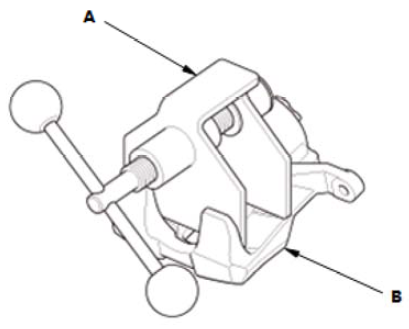

6.将市售制动钳活塞压缩工具 (A) 安装到制动钳体 (B) 上。

7.用制动钳活塞压缩工具压入活塞。

注意事项
  • 确保活塞护套正确地放置到活塞的凹槽中。
  • 不要对角压下活塞，也不要强行压下活塞。
  • 压下活塞时，小心不要损坏活塞护套。
