前排乘客气囊拆卸和安装

SRS部件位于该区域。修理或维修前，查看SRS部件位置和注意事项和程序。

注意事项

如果展开后更换前排乘客气囊，参考展开后部件的更换/检查，了解必须更换的其他零件的完整列表。

前排乘客气囊展开之前拆卸

1.12 V 蓄电池端子-断开


注意事项

断开12V蓄电池端子后，等待至少3分钟。

2.手套箱-拆卸

3.鼓风机单元-拆卸

4.前排乘客气囊-拆卸

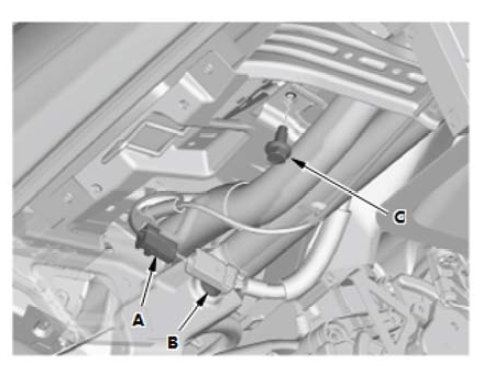

1.脱开插接器（A），然后脱开线束卡（B）。
2.用12mm套筒拆卸安装螺栓（C）。

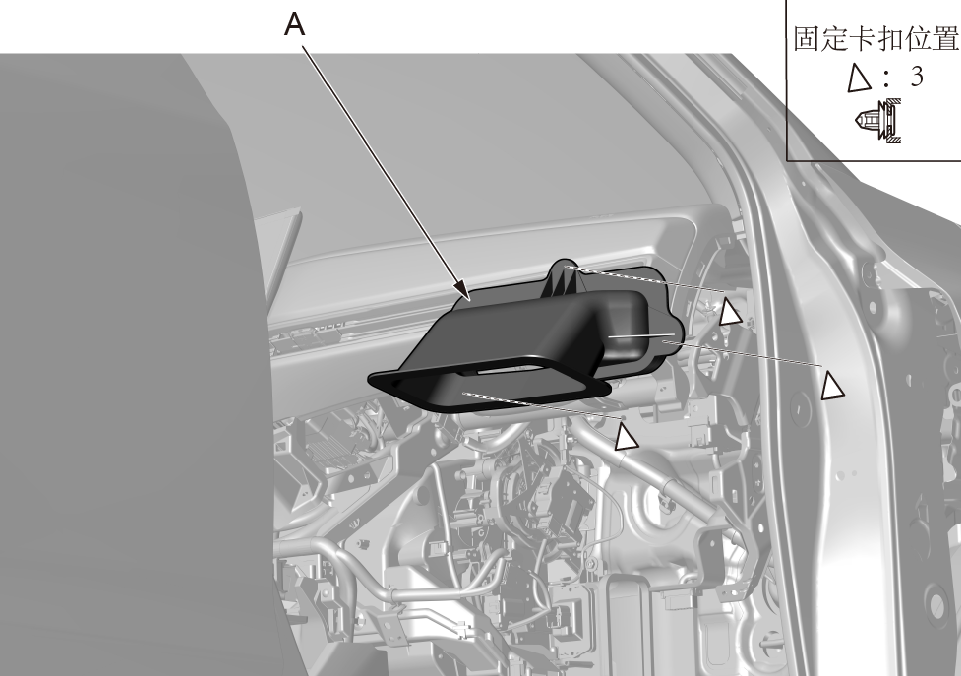

3.使用内饰件拆卸工具拆卸固定卡扣，取下风管（A）。

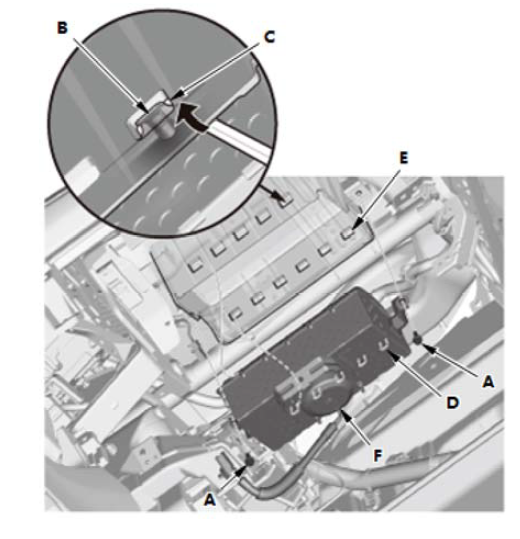

4.拆卸螺栓（A）。

5.将钩（B）从仪表板的前排乘客气囊壳体孔（C）上拆下。

注意事项
  • 用平头螺丝刀撬动时，使用保护性胶带将其包住，以免
    损坏。
  • 小心不要损坏仪表板的前排乘客气囊壳体孔。
  • 小心不要损坏前排乘客气囊。

6.将其他钩（D）从仪表板的前排乘客气囊壳体孔 （E）上拆下，然后将前排乘客气囊（F）从仪表板上拆下。

前排乘客气囊展开之后拆卸

1.12 伏蓄电池端子-断开


注意事项

至少等待3分钟再开始工作。

2.手套箱-拆卸

3.前排乘客气囊充气装置插接器 - 断开

1.脱开插接器（A），然后脱开线束卡（B）。
2.拆卸安装螺栓（C）。

4.前排乘客侧气囊/仪表板-拆卸

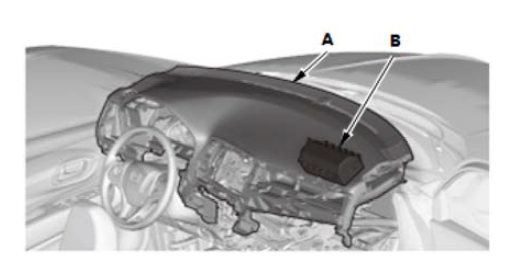

1.拆卸仪表板（A）及前排乘客侧气囊（B）。

SRS部件位于该区域。维修或保养前，查看SRS部件位置以及注意事项和程序。

前排乘客气囊展开之前安装

1.前排乘客气囊-安装

1.将钩（A）插入仪表板的前排乘客气囊壳体孔内。
注意事项
  • 确保气囊和仪表板之间无任何物体。
  • 确保气囊完全就位，并确保气囊就位后，仪表板未变形或损坏。
  •  确保钩安装正确。

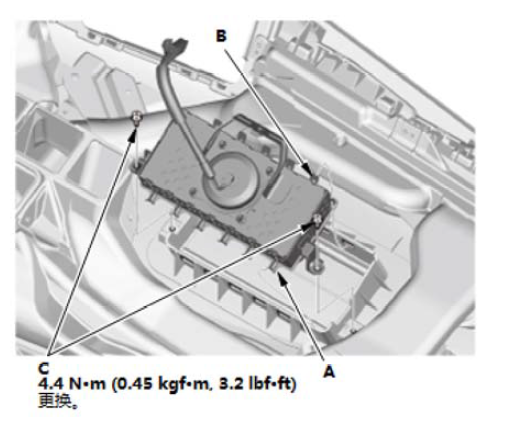

2.将其他钩（B）插入仪表板的前排乘客气囊壳体孔内。
3.拧紧新的螺栓（C）。
4.安装风管（A）。

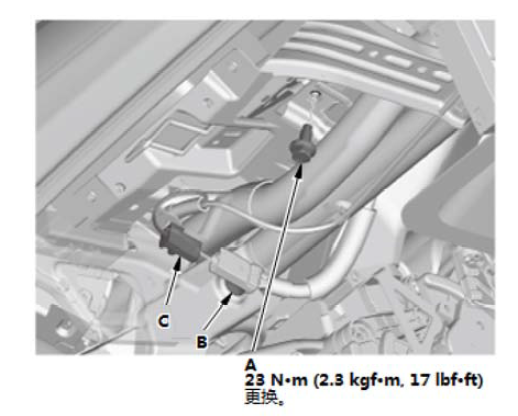

5.用12mm套筒拧紧新的安装螺栓（A）。
6.安装卡扣 （B），然后连接插接器（C）。

2.SRS操作-确认

  1.执行12伏蓄电池端子重新连接程序，将车辆转为ON模式，检查并确认SRS指示灯点亮约6秒然后熄灭。

3.鼓风机单元-安装

4.手套箱-安装

前排乘客气囊展开之后安装

1.前排乘客气囊-安装

1.将钩（A）插入仪表板的前排乘客气囊壳体孔内。
注意事项
  • 确保气囊和仪表板之间无任何物体。
  • 确保气囊完全就位，并确保气囊就位后，仪表板未变形或损坏。
  • 确保钩安装正确。

2.将其他钩（B）插入仪表板的前排乘客气囊壳体孔内。
3.拧紧新的螺栓（B）。

2.前排乘客侧气囊/仪表板-拆卸

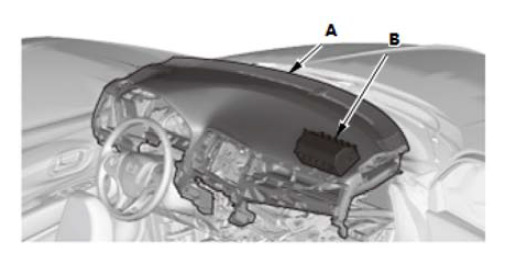

1.安装仪表板（A）及前排乘客侧气囊（B）。

3.前排乘客气囊充气装置插接器-连接

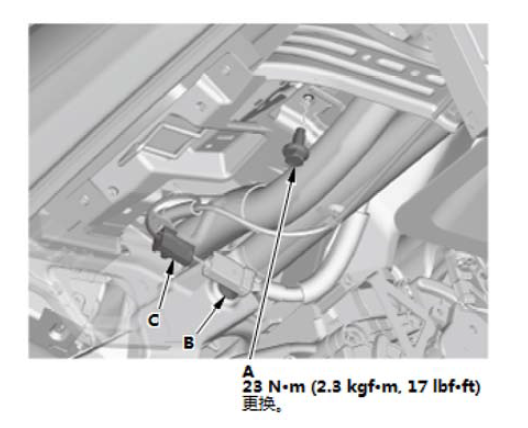

1.用12mm套筒拧紧新的安装螺栓（A）。
2.安装卡扣（B），然后连接插接器（C）。

4.SRS操作-确认

  1.执行12伏蓄电池端子重新连接程序，将车辆转为ON模式，检查并确认SRS指示灯点亮约6秒然后熄灭。

5.手套箱-安装
