侧窗帘式气囊拆卸和安装

SRS部件位于该区域。执行修理或维修前查看SRS部件位置和注意事项及程序。

注意事项

拆卸

1.12V蓄电池端子-断开


注意事项

断开12V蓄电池端子后，等待至少3分钟。

2.顶篷内衬-拆卸

3.侧窗帘式气囊-拆卸

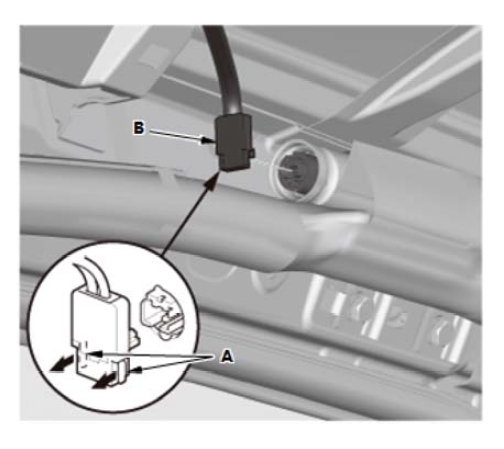

1.拉起两个锁止凸舌(A)以断开插接器(B)。
注意事项

小心不要损坏插接器。

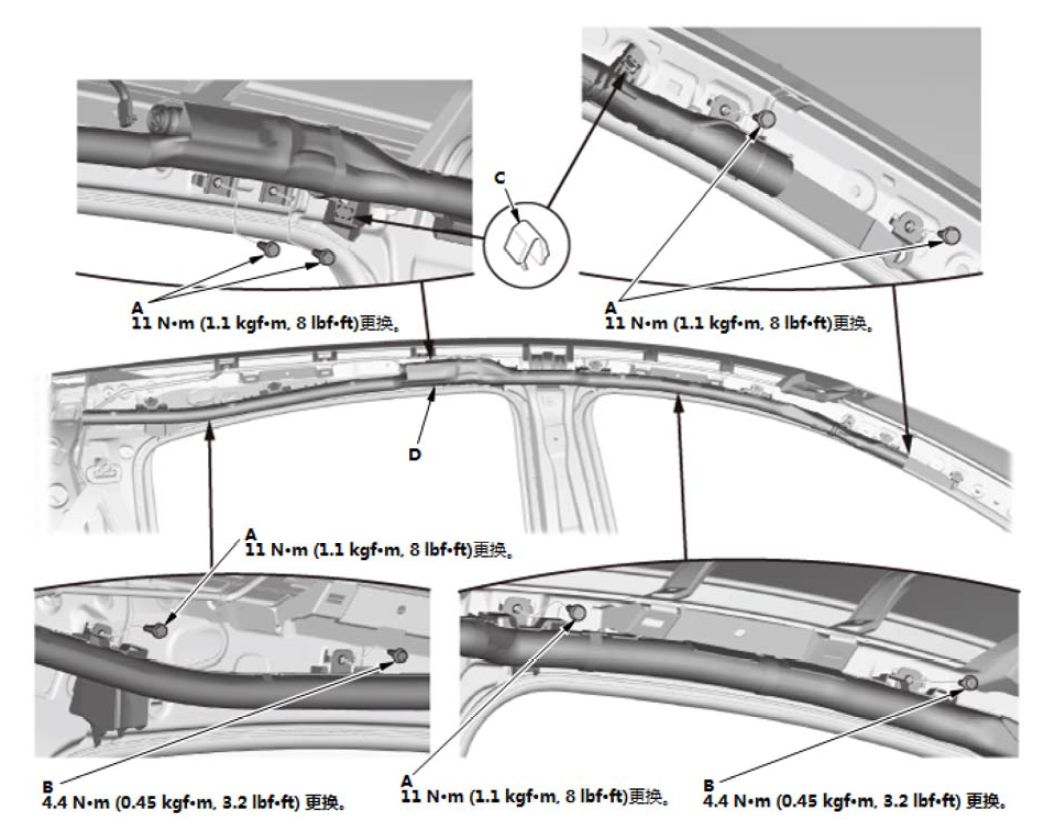

          2.拆下侧窗帘式气囊安装螺栓 (A)、安装螺栓(B)、卡扣(C)。

           3.拆下侧窗帘式气囊(D)。

安装

1.所有拆下的部件-安装



1.按照与拆卸相反的顺序安装零件。

注意事项
  • 安装时，将新的侧窗帘式气囊安装螺栓安装至规定扭矩。
  • 如果侧窗帘式气囊磨损、或有其它可视的损坏，予以更换。切勿试图修理气囊。
  • 安装侧窗帘式气囊时，确保它没有扭曲且没有缠在充气装置托架之间的托架螺栓上。
  • 确保侧窗帘式气囊充气装置夹持器安装正确。否则侧窗帘式气囊可能错误展开，导致损坏或人员受伤。
  • 如果侧窗帘式气囊有任何损坏，不要尝试进行修理。更换所有损坏的侧窗帘式气囊。
  • 安装顶篷内衬前，确保SRS指示灯正常工作且顶篷内衬和立柱装饰件正确搭接。

2.SRS 操作-确认

  1.执行12伏蓄电池端子重新连接程序，将车辆转为ON模式，检查并确认SRS指示灯点亮约6秒然后熄灭。

3.顶篷内衬/立柱装饰件的搭接-确认
