鼓风机单元拆卸和安装

注意！

• SRS 部件位于该区域。维修或保养前，查看SRS 部件位置和注意事项及程序。

拆卸

12V蓄电池端子 - 断开

空调制冷剂 - 回收

HVAC单元 - 拆卸

4.鼓风机单元 - 拆卸

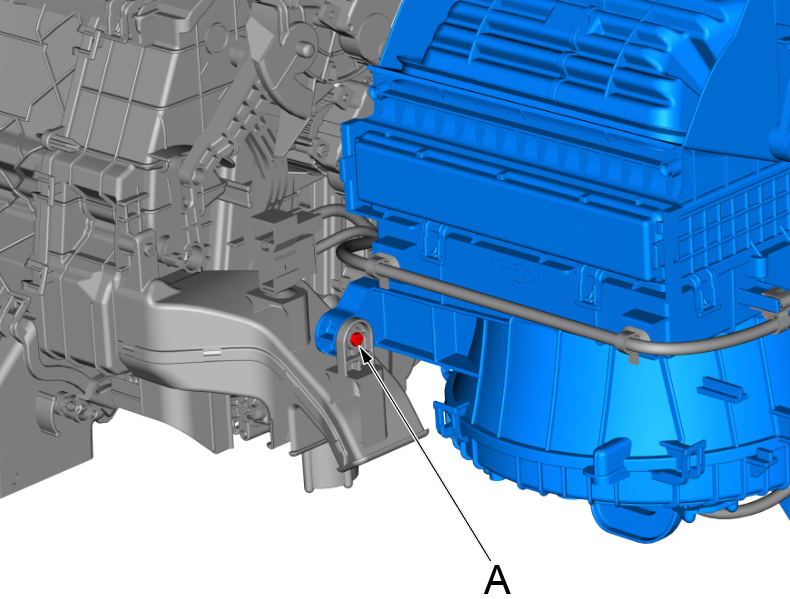

a.用十字起拆卸鼓风机单元固定螺钉(A)。

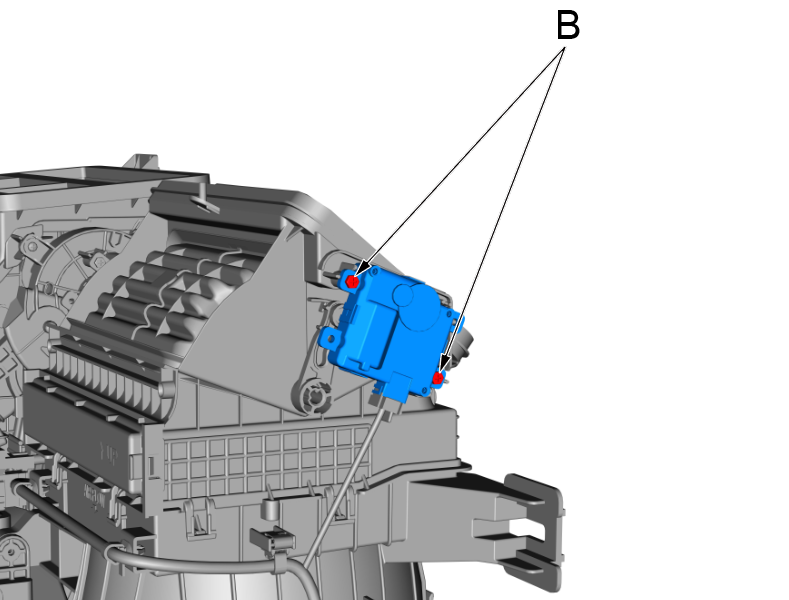

b.使用十字起拆卸内循环控制电机2个固定螺钉(B)。

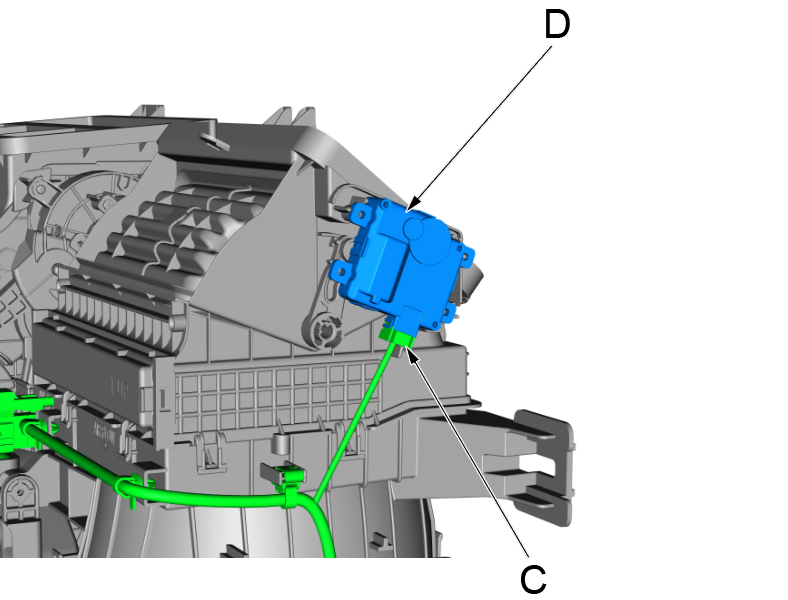

c.按压锁止卡，脱开内循环控制电机插接器(C)。

d.取下内循环控制电机(D)。

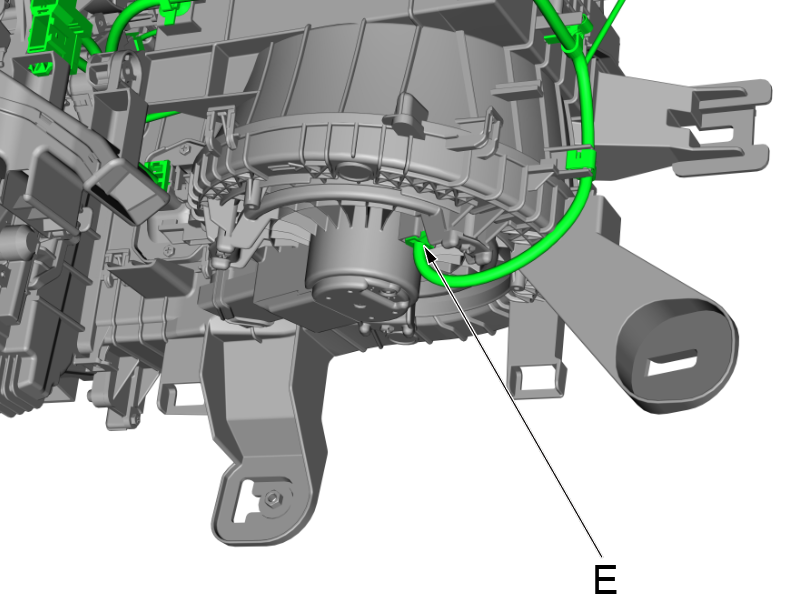

e.按压锁止卡，脱开鼓风机电机插接器(E)。

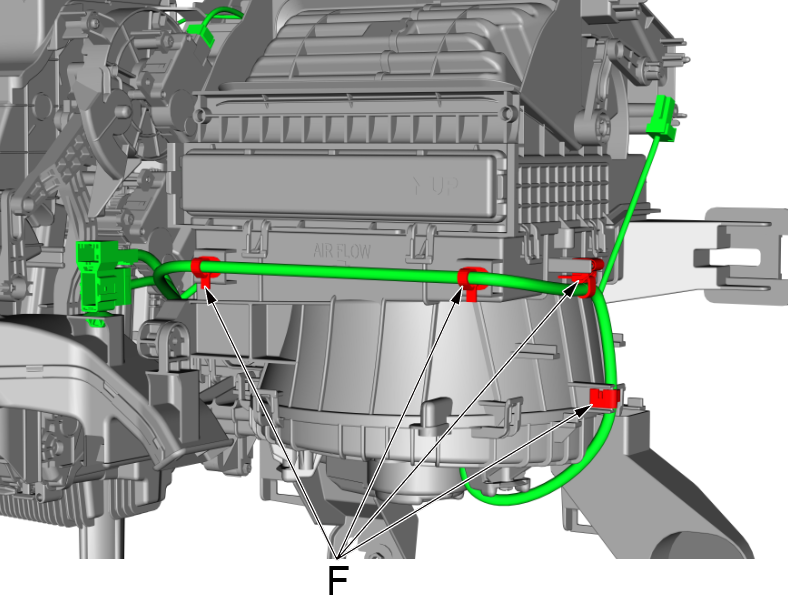

f.使用内饰件拆卸工具拆卸线束4个固定卡夹(F)。

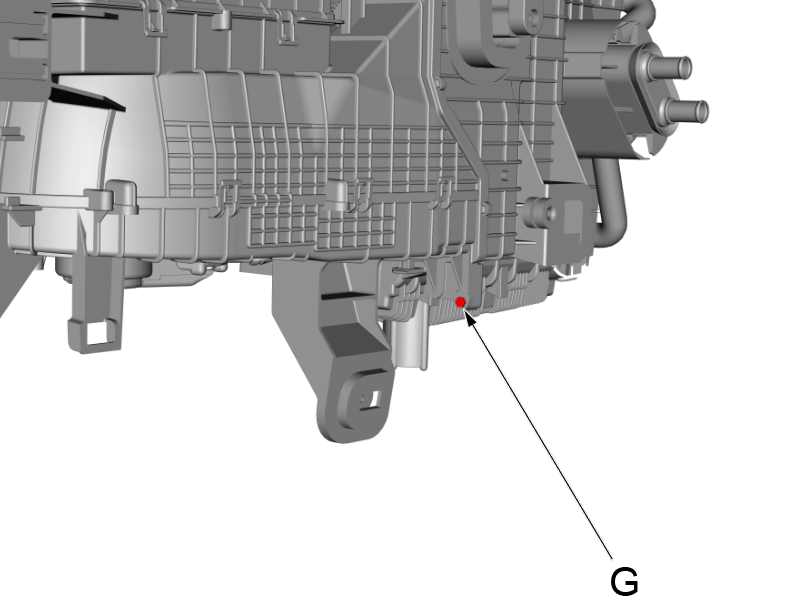

g.使用十字起拆卸鼓风机单元固定螺钉(G)。

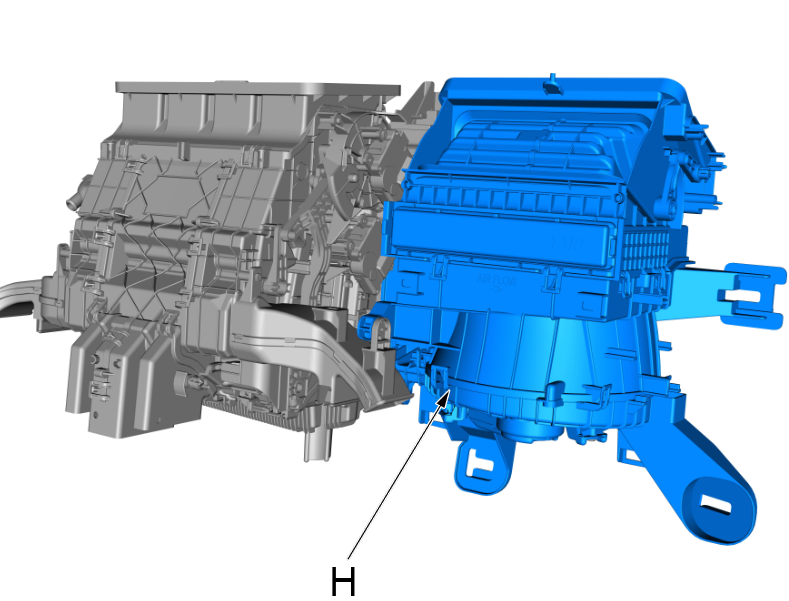

h.取下鼓风机单元(H)。

安装

1.所有拆下零件 - 安装

a.按照与拆卸相反的顺序安装零件。

注意！

• 安装完成后，连接蓄电池负极端子，检查、确保鼓风机单元工作正常。
