空调电动压缩机的拆卸和安装
警告！
- 当电子动力系统通电时，电源电缆带有高压。为避免电击造成的严重伤害，电源电缆断开时不要通电。
人员安全操作注意事项：
1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。
2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。
3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。
4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。
5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。
6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。
7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。
8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。
9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。
车辆安全注意事项：
1.严禁一切非授权人员对动力电池包进行拆解，否则会发生触电或其他危险。
2.严防在连接电子动力系统零部件过程中出现任何形式的短路。
3.维修电子动力系统前后，都需要使用绝缘电阻检测仪检测高压部件是否漏电，否则不可操作。
4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。
5.在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。
6.使用翼子板罩以免损坏油漆表面。
设备安全注意事项：
1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。
2.拆装及搬运动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。
场地安全注意事项：
1.必须在电动车专用维修工位进行维修。
2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。
3.高压系统部件区域贴上高压危险警示标签。
4.场地内需配备防电起火的灭火器。
注意！
- 电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。
拆卸
1.空调制冷剂 - 回收
2.12V蓄电池端子 - 断开
3.动力总成右护板 - 拆卸

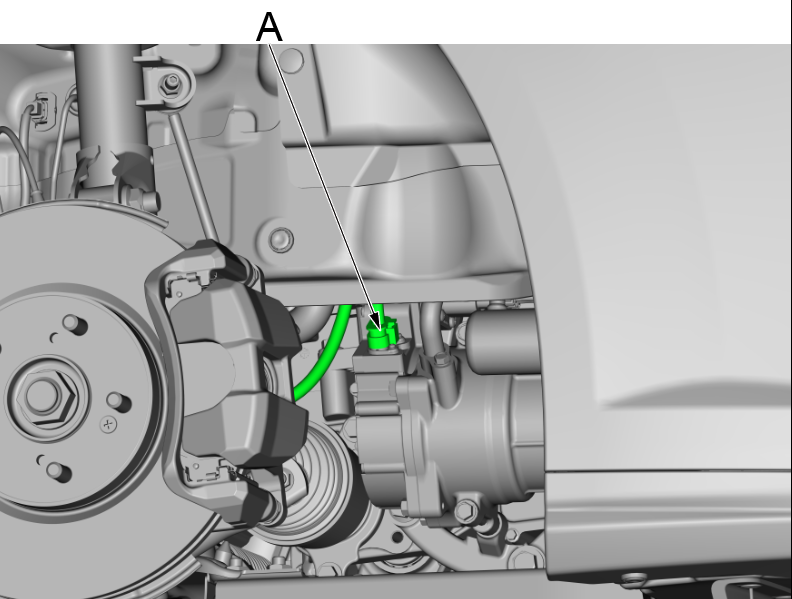

4.空调电动压缩机信号线 - 脱开
a.按压锁止卡，脱开插接器(A)。
5.空调电动压缩机电缆 - 脱开
a.向后拨开锁止卡扣①，按压锁止卡②，脱开插接器直至插接器再次锁止，再次按住插接器锁止卡③，脱开空调电动压缩机电缆插接器(压缩机端)(A)。
b.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。
6.空调电动压缩机硬管 - 脱开

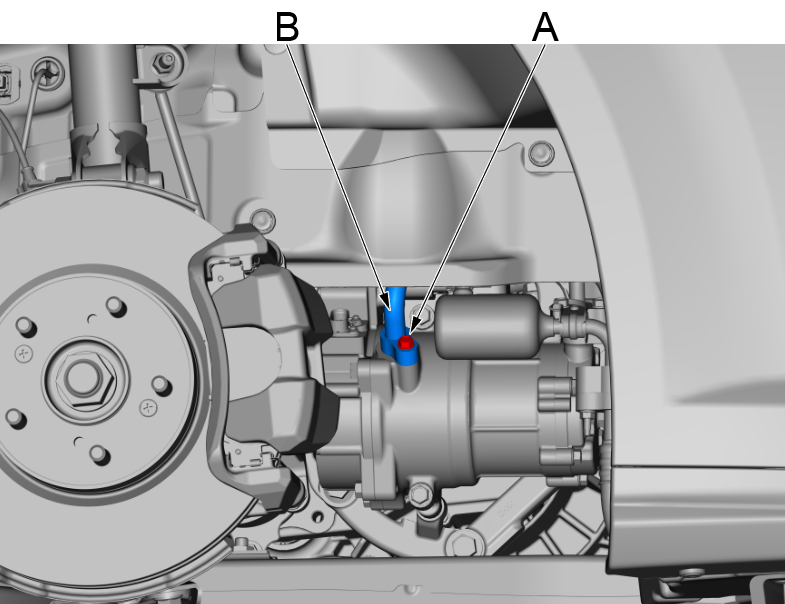

a.使用10mm长套筒拆卸空调压缩机低压管固定螺栓(A)。
b.脱开空调电动压缩机低压管(B)。
注意！
- 需佩戴护目镜。
- 脱开空调管路时，可能会有残留的制冷剂喷出。
- 如有制冷剂喷到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医。
- 如有制冷剂喷出，请及时用抹布擦拭干净。
- 脱开后用干净维修布片堵住连接管口，防止有异物进入。

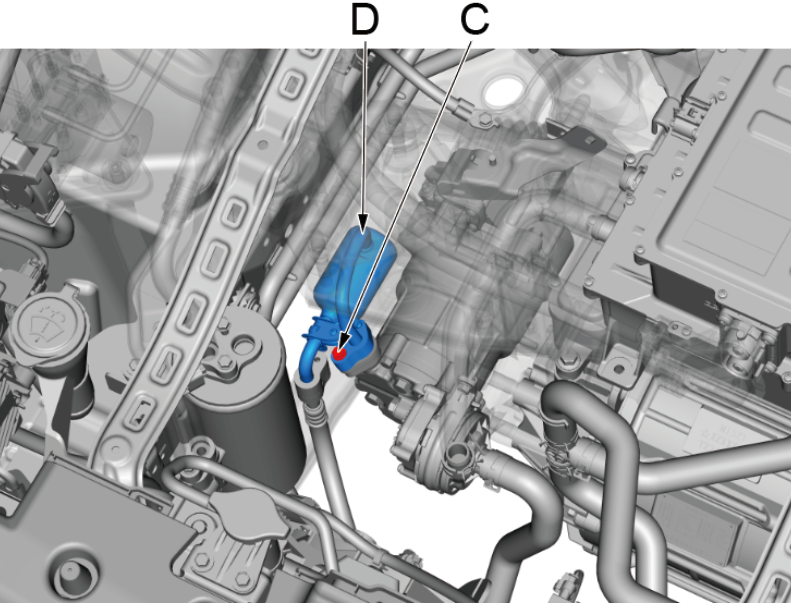

c.使用10mm长套筒拆卸空调电动压缩机高压管固定螺栓(C)。
d.脱开空调电动压缩机高压管(D)。
注意！
- 需佩戴护目镜。
- 脱开空调管路时，可能会有残留的制冷剂喷出。
- 如有制冷剂喷到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医。
- 如有制冷剂喷出，请及时用抹布擦拭干净。
- 脱开后用干净维修布片堵住连接管口，防止有异物进入。
7.空调电动压缩机 - 拆卸

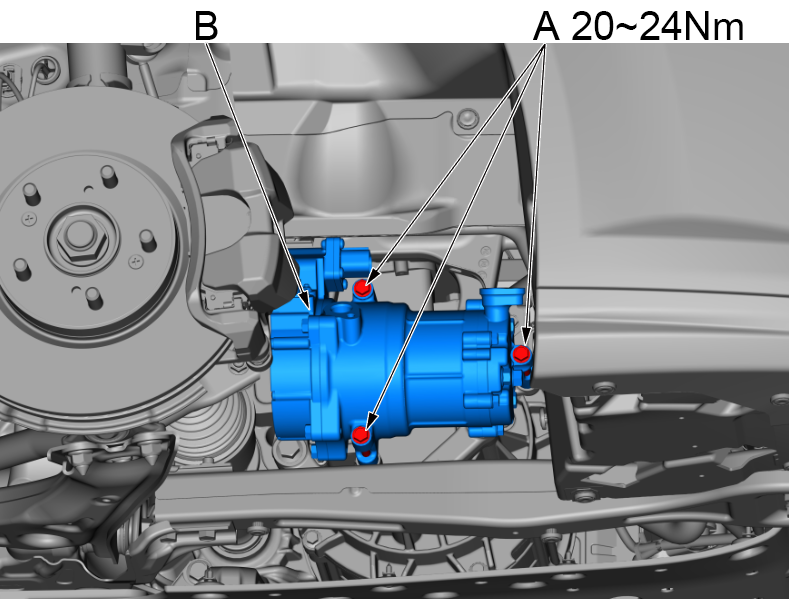

a.使用12mm套筒拆卸空调电动压缩机3个固定螺栓(A)。
b.取下空调电动压缩机(B)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装部件。
注意！
- 安装完成后，连接蓄电池负极端子，检查、确保空调电动压缩机工作正常。
