蒸发器芯拆卸和安装

注意！

• SRS 部件位于该区域。维修或保养前，查看SRS 部件位置和注意事项及程序。

拆卸

12V蓄电池端子 - 断开

HVAC单元 - 拆卸

蒸发器膨胀阀 - 拆卸

4.蒸发器芯 - 拆卸

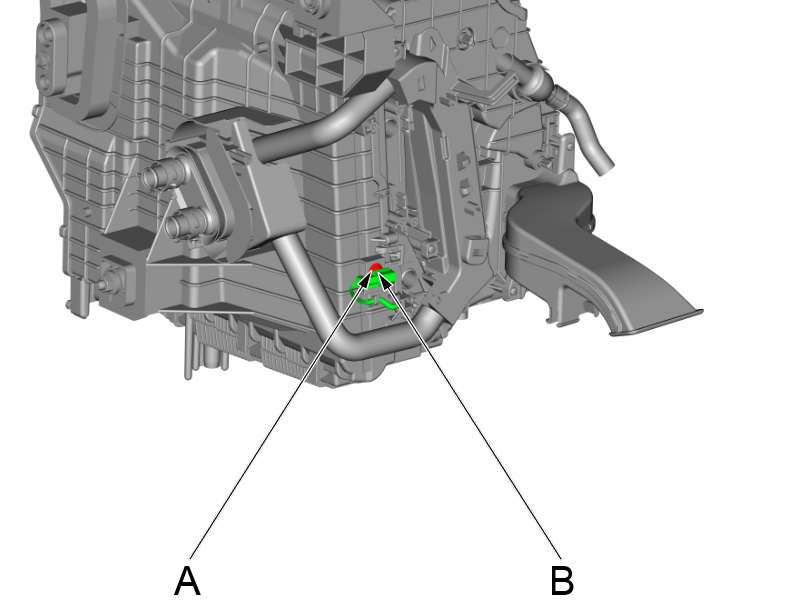

a.使用内饰件拆卸工具拆卸蒸发器芯温度传感器(B)固定卡夹(A)。

b.使用十字起拆卸HVAC单元后盖2个固定螺钉(C)。

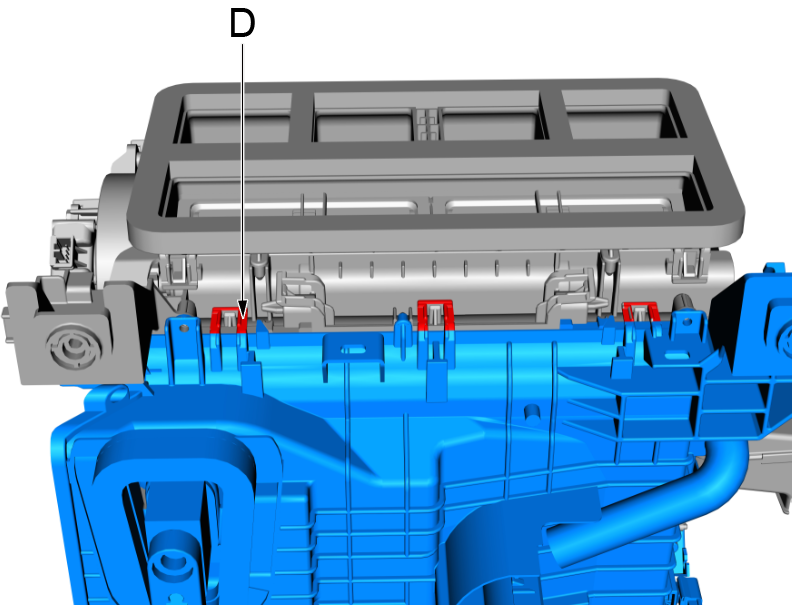

c.使用内饰件拆卸工具HVAC单元后盖10个固定卡(D)。

d.取下蒸发器芯及蒸发器芯温度传感器(E)。

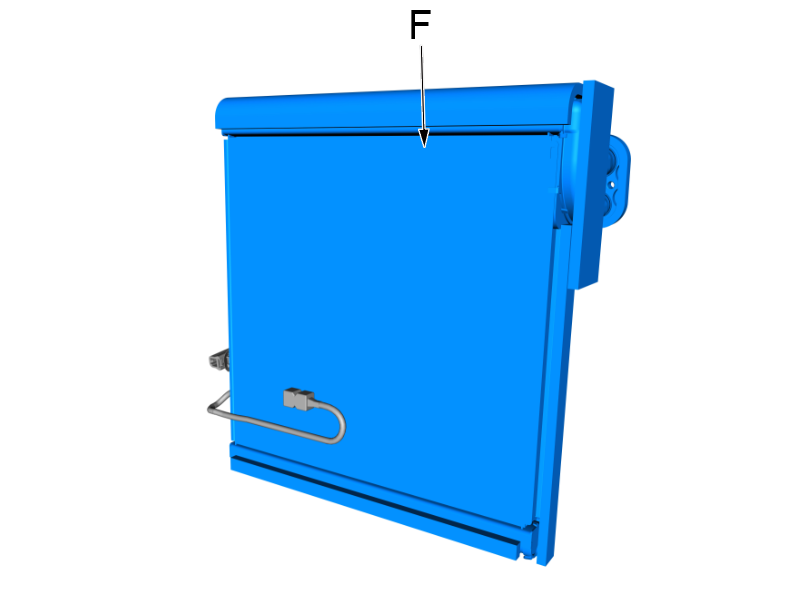

e.取下蒸发器芯(F)。

安装

1.所有拆下零件 - 安装

a.按照与拆卸相反的顺序安装部件。

注意！

• 安装完成后，连接蓄电池负极端子，检查、确保蒸发器芯工作正常。
