高压电缆插接器的拆卸和安装
警告！
- 当电子动力系统通电时，高压电缆带有高压电。为避免电击造成的严重伤害，高压电缆脱开时不要通电。
人员安全操作注意事项：
1.维修前必须确保点火开关处于OFF位置，并断开12V蓄电池负极电缆。
2.维修工作时确保钥匙不在车内，以免误操作通电而发生事故。
3.对电子动力系统线缆进行连接和拆装作业前，断开12V蓄电池负极电缆。
4.维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/ 高压绝缘鞋/ 安全帽，并使用绝缘工具以防触电。
5.拆卸或安装带有高压标记的物品时，务必使用绝缘工具，并用绝缘胶带缠绕物品。
6.所有人员禁止佩戴任何金属饰品以防触电或发生其他危险。
7.电子动力系统的维修人员，必须具有低压电工证且通过厂家专业技术培训，其他人员不得擅自操作。
8.使用起搏器等电子医疗器械的人员可能受到磁力的影响，可能发生危险，因此该类人员不可从事电机的拆装工作。
9.操作人员必须具备对触电人员应急救援的处理能力，根据现场情况，灵活掌握人工呼吸，心脏按摩，AED（自动体外心脏起搏器）的急救顺序。
车辆安全注意事项：
1.严禁一切非授权人员对高压动力电池包进行拆解，否则会发生触电或其他危险。
2.严防在连接电子动力系统零部件过程中出现任何形式的短路。
3.维修电子动力系统前后，都需要使用是否漏电，否则不可操作。
4.为避免损坏线束和端子，握住插接器部分，参考高压电缆插接器的拆卸和安装，小心地拔出线束插接器。
5.在所有线束和软管上做标记以防误接，且确保它们没有接触其它线束、软管，或者妨碍其它零件。
6.使用翼子板罩以免损坏油漆表面。
设备安全注意事项：
1.安装和维修电子动力系统结束后须及时整理工具和物料，不要将金属物品遗留在电子动力系统内部或顶部。
2.拆装动力电池包时，须采用升降车或专用工具；要轻取轻放，不得扔掷、挤压、踩踏、翻转，以免造成电池系统损坏或对人身的意外伤害。
3.转运动力电池、驱动电机等重型零件时，应使用吊架等工具设备操作，严禁人力直接搬运零件，避免造成人员伤害。
场地安全注意事项：
1.必须在电动车专用维修工位进行维修。
2.非操作人员禁止进入维修场地区域，并树立高压危险警示标牌，将场地隔离。
3.高压系统部件区域贴上高压危险警示标签。
4.场地内需配备防电起火的灭火器和消防沙。
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板- 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 断开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.配戴绝缘护具
a.测试过程必须佩戴高压绝缘手套、高压绝缘安全服、高压绝缘鞋、安全帽，并使用绝缘工具以防触电。
5.高压电缆插接器把手 - 解锁

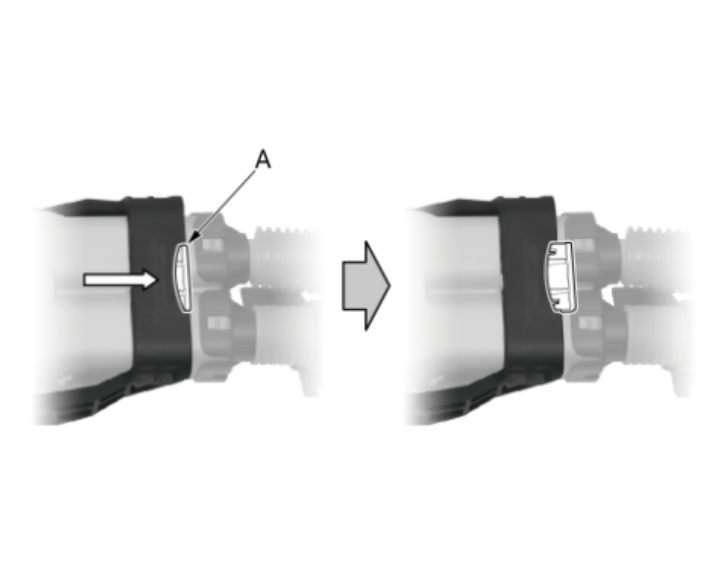

a.沿箭头方向拉出CPA按钮(A)。

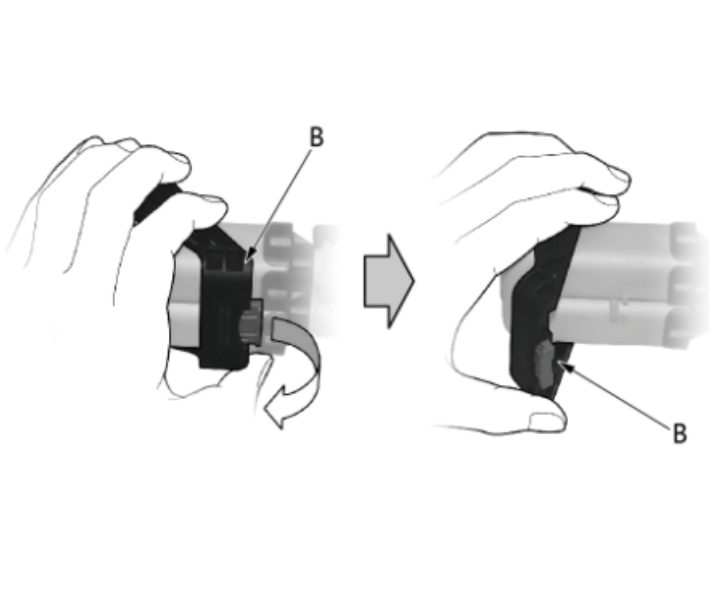

b.旋转手柄(B)，解锁高压电缆插接器。
注意！
- 拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口及插头，以防触电。
6.高压电缆插接器把手 - 解锁
a.沿箭头方向单边扣下手柄，然后整个取下手柄(A)。
安装
1.佩戴绝缘护具
a.测试过程必须佩戴高压绝缘手套、高压绝缘安全服、高压绝缘鞋、安全帽，并使用绝缘工具以防触电。
2.高压电缆插接器把手 - 安装
a.调整手柄(A)安装方向，先将手柄一端安装开孔(B)对准凸台(C)安装，使用相同方法安装另一端。
注意！
- 安装手柄时，注意手柄安装方向。

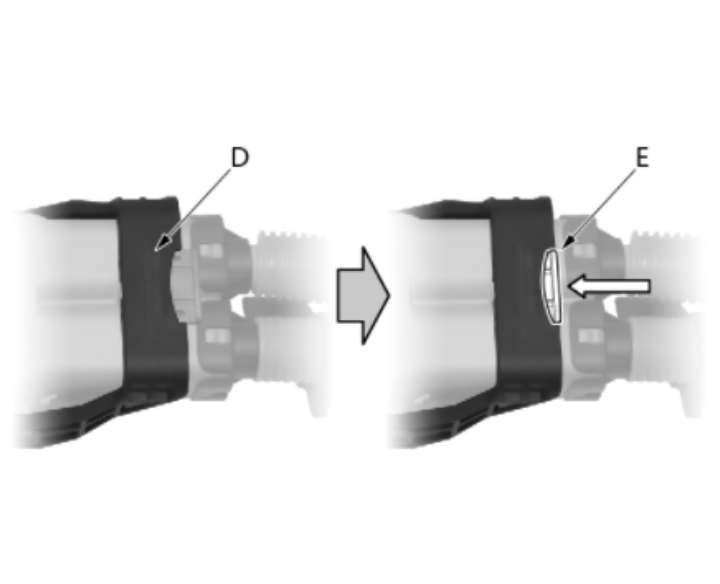

b.将手柄(D)旋转安装到位，将CPA按钮(E)推至锁止位置。
3.12 V 蓄电池负极电缆 - 连接
a.清洁12 V 蓄电池端子。
b.将蓄电池负极电缆(B)端头对准接线柱安装，使用10mm套筒拧松蓄电池负极接线柱螺栓(A)。
注意！
- 安装蓄电池负极电缆后，检查负极电缆接头是否牢固。
