暖风系统PTC支架的拆卸和安装
所需专用工具
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.动力总成下护板 - 拆卸
5.暖风系统冷却液 - 排空
6.暖风系统PTC加热器 - 拆卸
5.暖风系统PTC加热器支架 - 拆卸

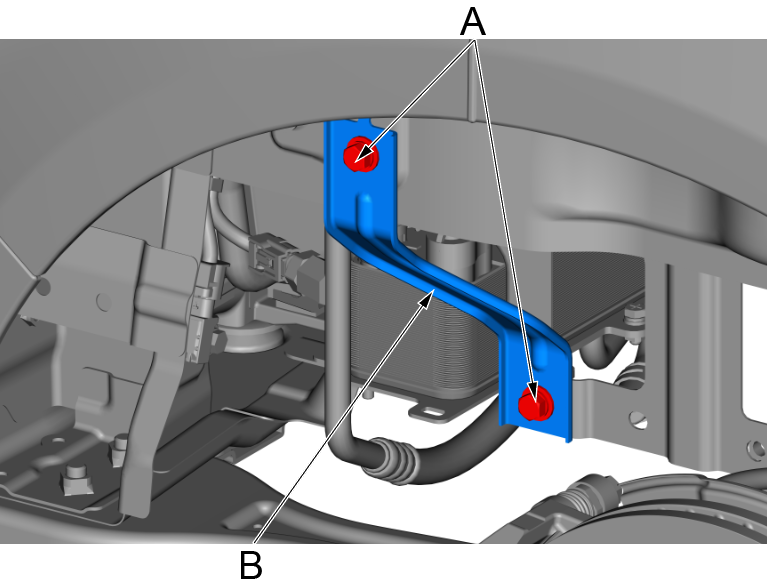

a.使用13mm套筒拆卸暖风PTC加热器支架2个固定螺栓(A)，取下暖风加热PTC加热器支架(B)。

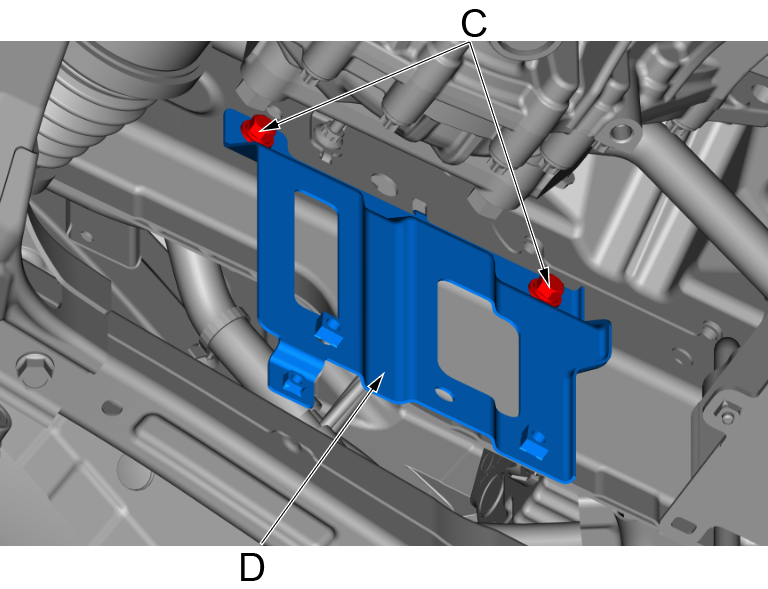

b.使用13mm套筒拆卸暖风PTC加热器支架2个固定螺栓(C)，取下暖风加热PTC加热器支架(D)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装部件。
注意！
- 安装完成后，加注厂家指定型号冷却液，参见冷却液加注。
- 安装完成后，检查水管接头处是否有渗漏现象。
- 安装完成后，连接诊断仪，检查是否存在故障码，若有，排除故障后并删除故障码。
- 安装完成后，检查暖风系统功能是否正常。
