三合一总成拆卸和安装

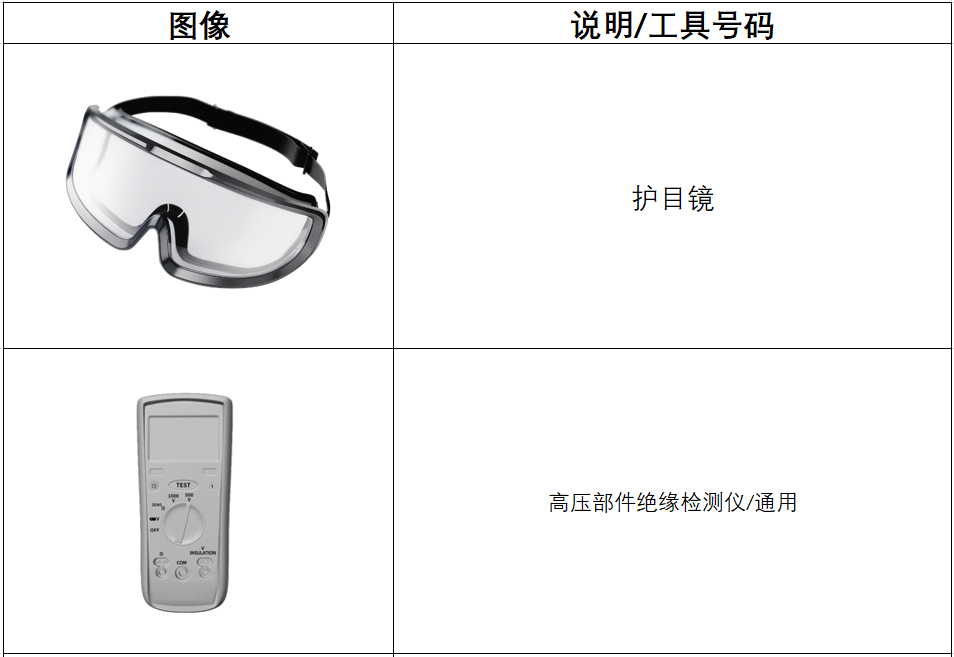

所需专用工具
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要脱开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.动力总成下护板 - 拆卸
5.动力系统冷却液 - 排空
6.佩戴绝缘护具，使用绝缘工具
a.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。
7.快充电缆(三合一端)插接器 - 脱开

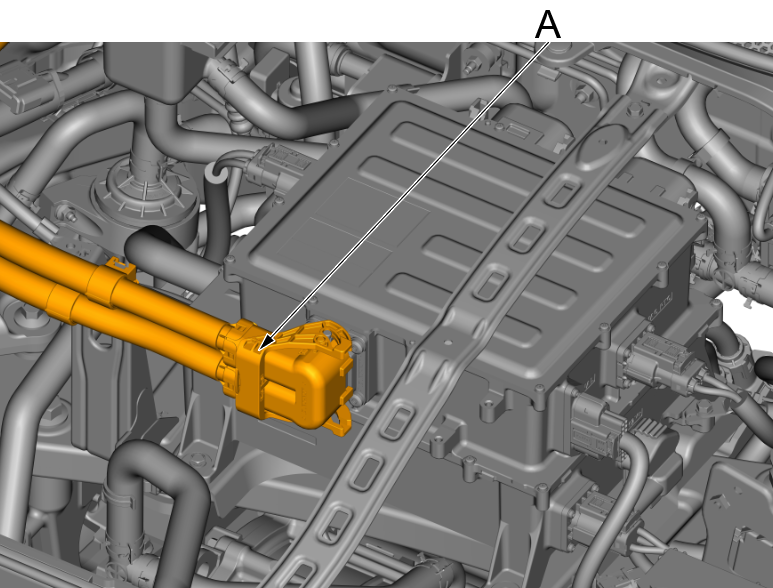

a.脱开三合一总成快充电缆插接器(A)。

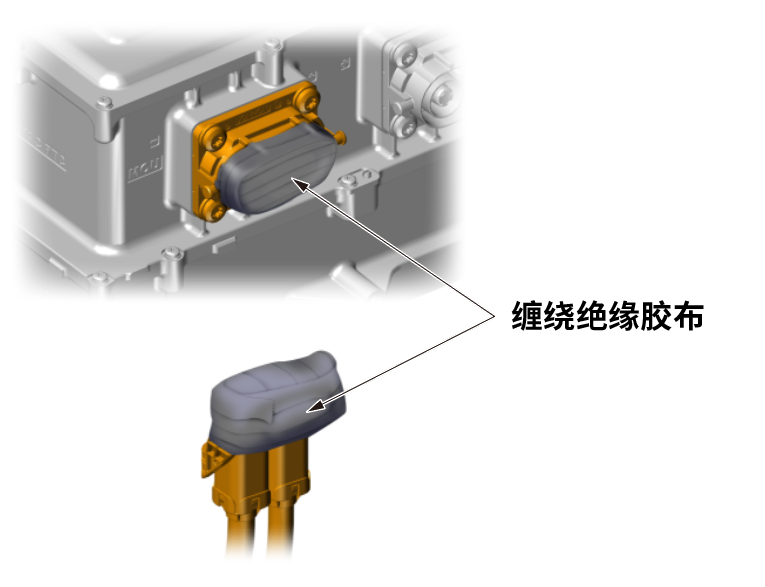

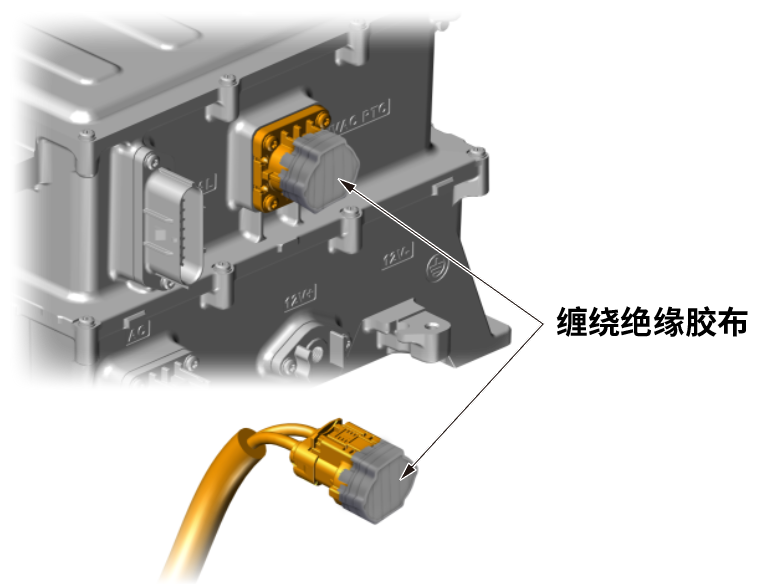

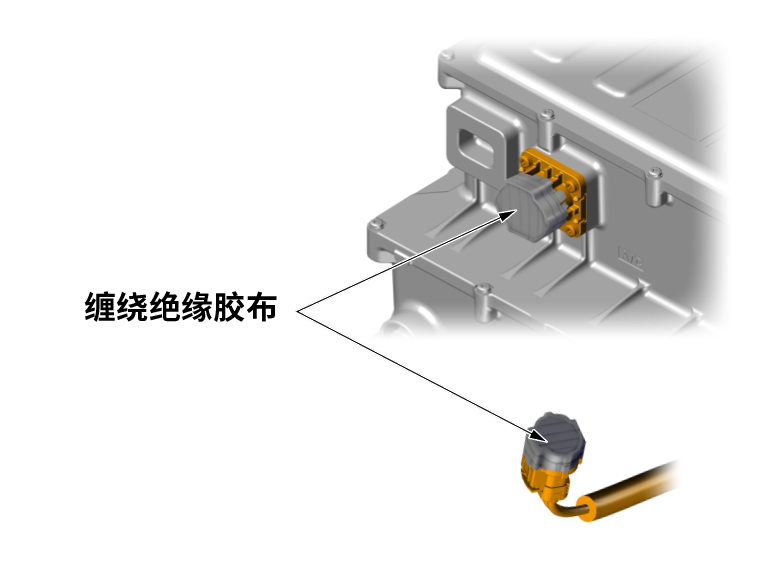

b.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。

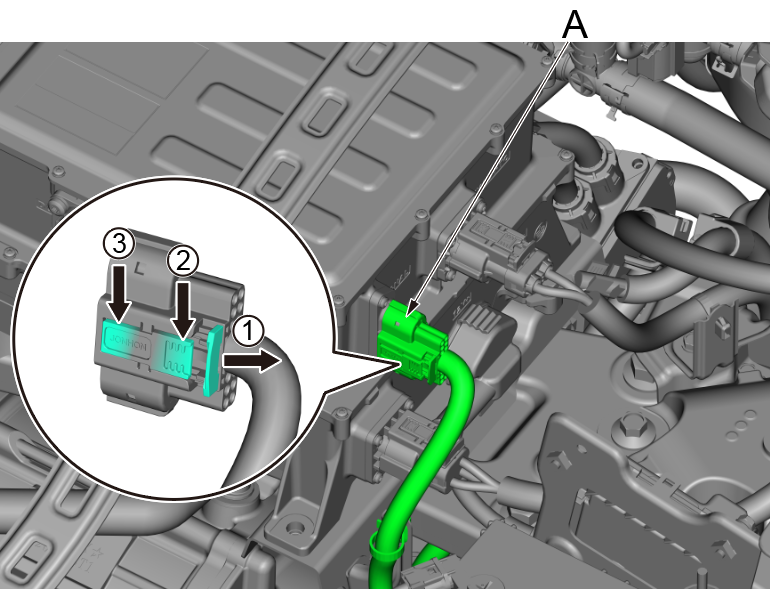

8.三合一总成仪表线束插接器 - 脱开

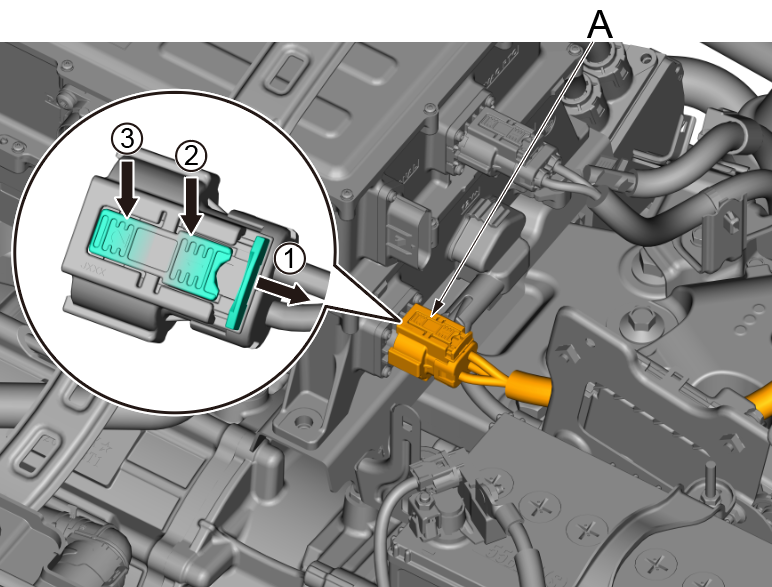

a.向后拨开锁止卡扣①，按压锁止卡②，脱开插接器直至插接器再次锁止，再次按住插接器锁止卡③，脱开仪表线束插接器(A)。

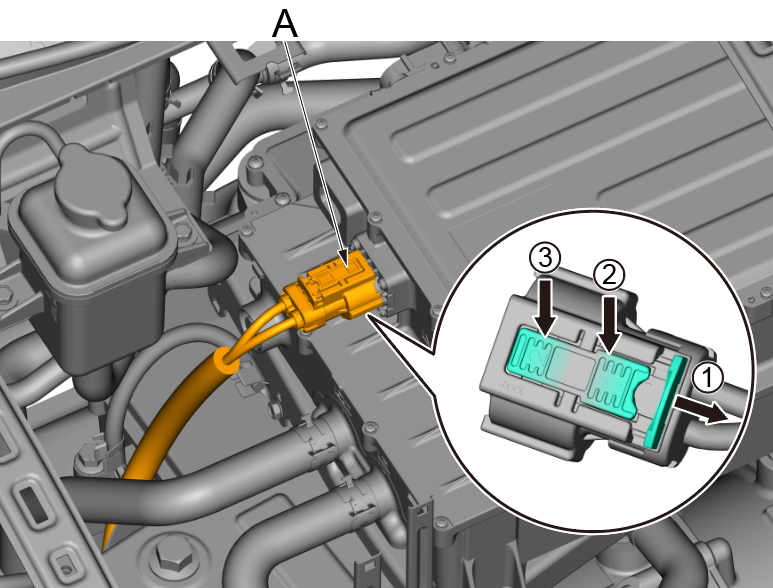

9.慢充电缆（三合一端）插接器 - 脱开
a.向后拨开锁止卡扣①，按压锁止卡②，脱开插接器直至插接器再次锁止，再次按住插接器锁止卡③，脱开慢充电缆插接器(三合一端)(A)。
b.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。
10.加热PTC电缆(三合一)插接器 - 脱开
a.向后拨开锁止卡扣①，按压锁止卡②，脱开插接器直至插接器再次锁止，再次按住插接器锁止卡③，脱开加热PTC电缆插接器(三合一端)(A)。
b.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。

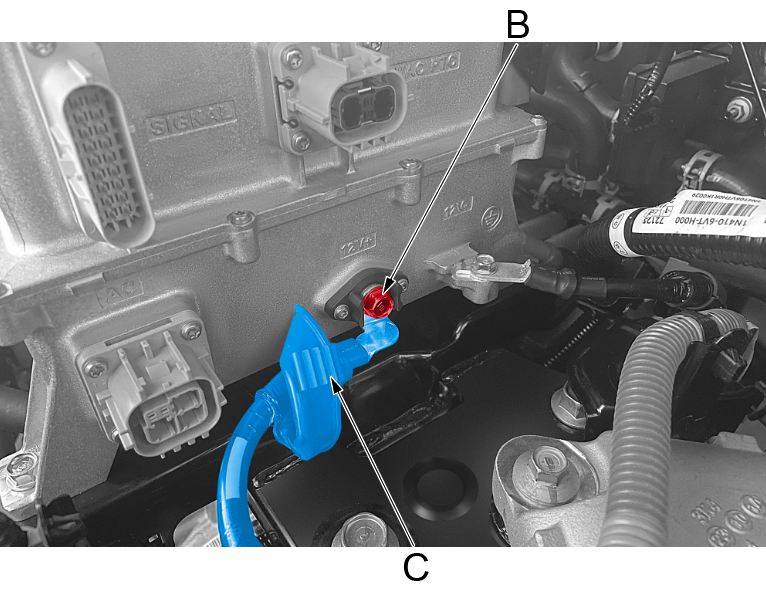

11.三合一总成正极电缆线束 - 脱开

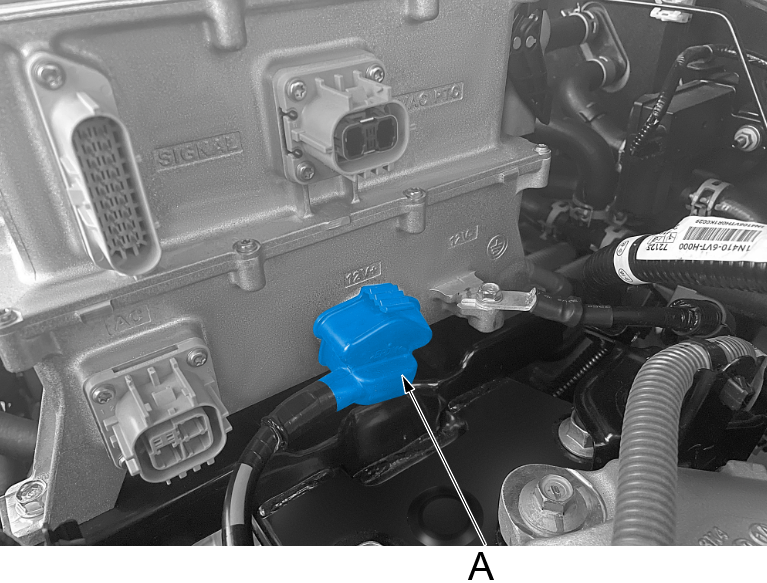

a.脱开正极电缆罩盖(A)。
b.使用 10mm 套筒拆卸正极电缆固定螺栓(B)，脱开正极电缆(C)。
12.搭铁线束 - 脱开

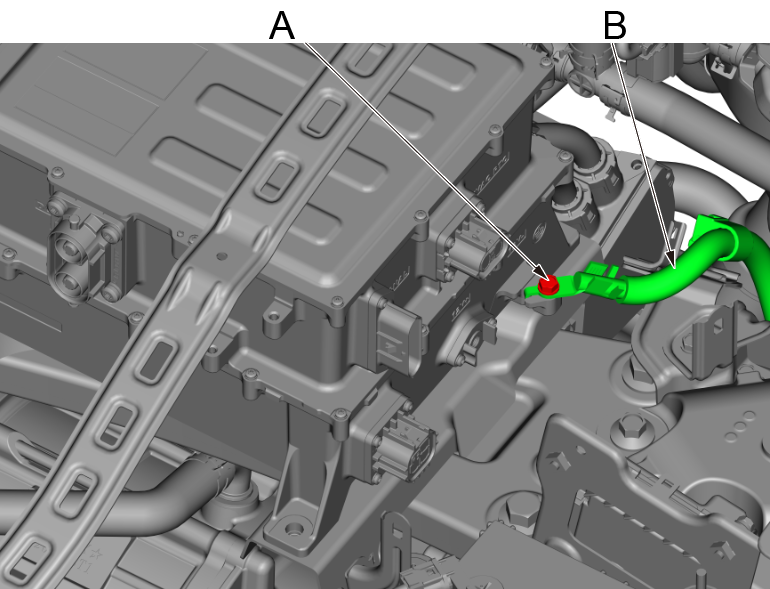

a.使用 10mm 套筒拆卸三合一车身搭铁线束固定螺栓(A)，脱开搭铁线束(B)。
13.驱动电机连接电缆插接器 - 脱开

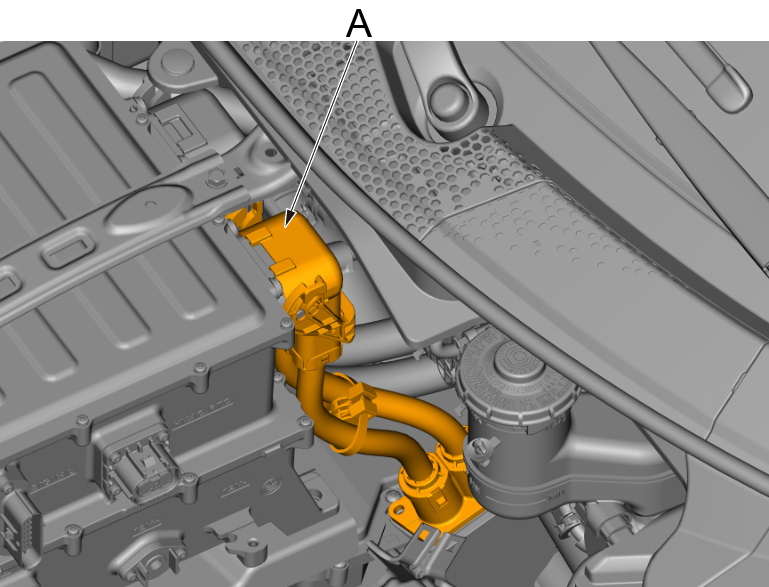

a.脱开驱动电机连接电缆插接器(A)。

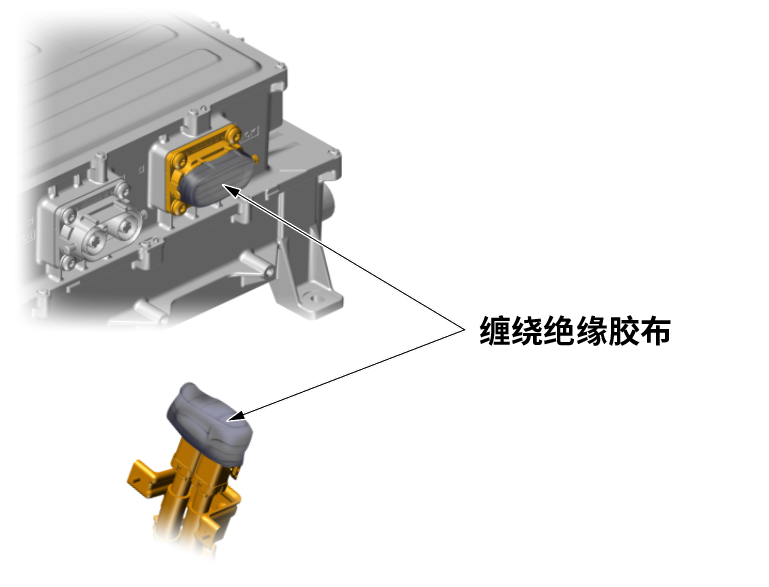

b.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。
14.动力电池包电缆（三合一端）插接器 - 脱开

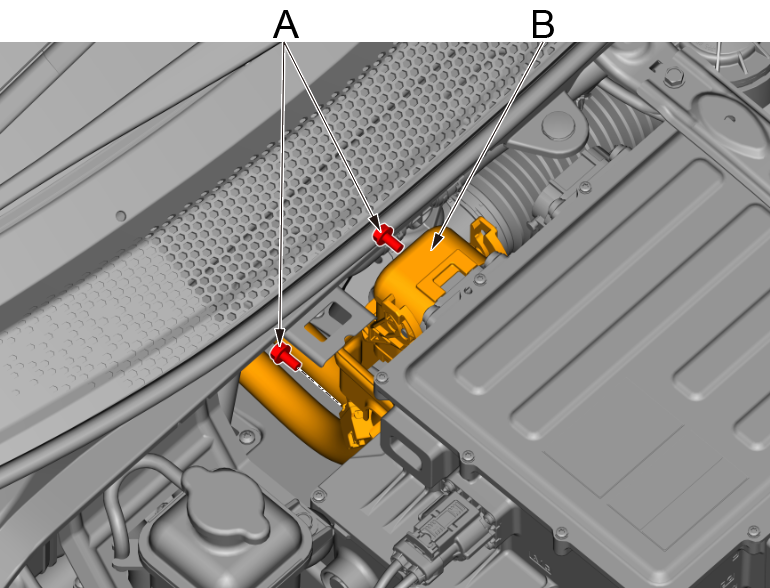

a.使用10mm套筒拆卸动力电池包高压电缆的固定螺栓(A)(M6×12)。
b.脱开动力电池包电缆插接器(B)。

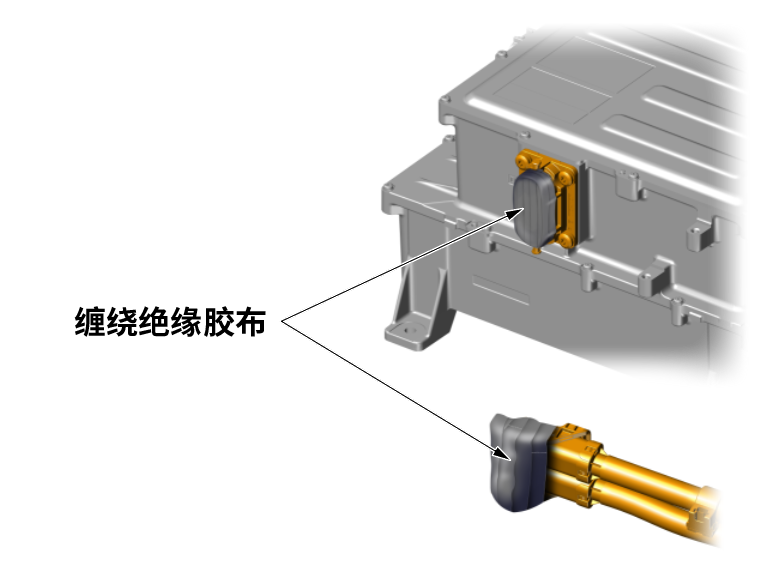

c.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。
15.电动空调压缩机高压电缆（三合一端）插接器 - 脱开
a.向后拨开锁止卡扣①，按压锁止卡②，脱开插接器直至插接器再次锁止，再次按住插接器锁止卡③，脱开电动空调压缩机高压电缆插接器(三合一端)(A)。

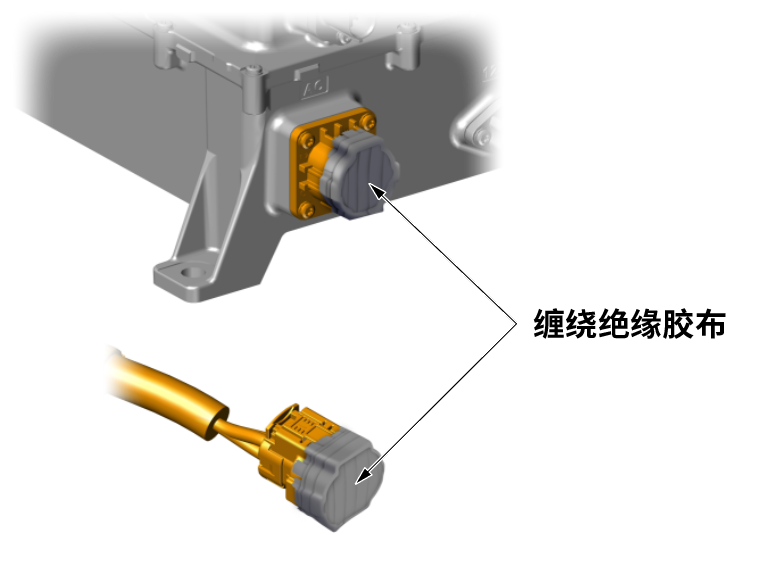

b.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。

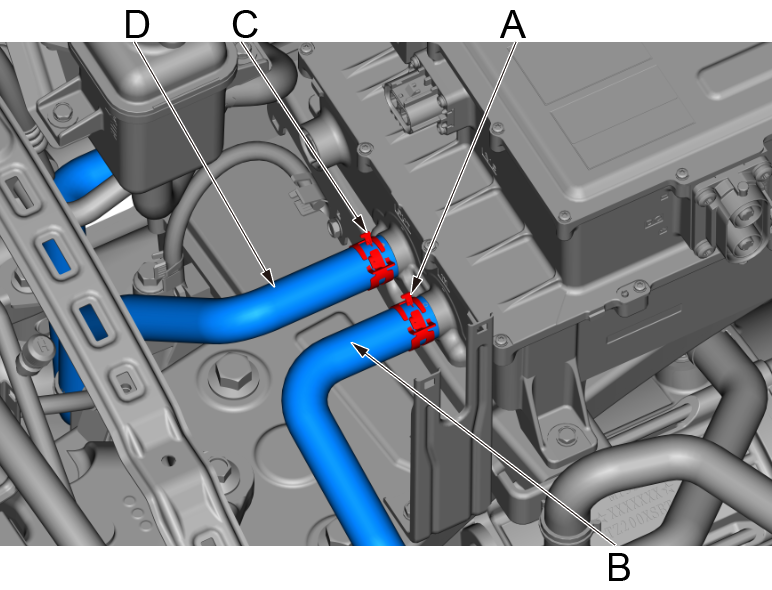

16.三合一冷却水管 - 脱开
a.使用水管卡箍拆装钳脱开三合一进水管固定卡箍(A)， 旋转脱开三合一进水管(B)。
b.使用水管卡箍拆装钳脱开三合一出水管固定卡箍(C)， 旋转脱开三合一出水管(D)。
注意！
- 脱开水管时需佩戴护目镜；
- 脱开水管时，可能会有冷却液溅出。
- 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
- 如有冷却液溅出，请及时用抹布擦拭干净。
- 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入
17.三合一总成 - 拆卸

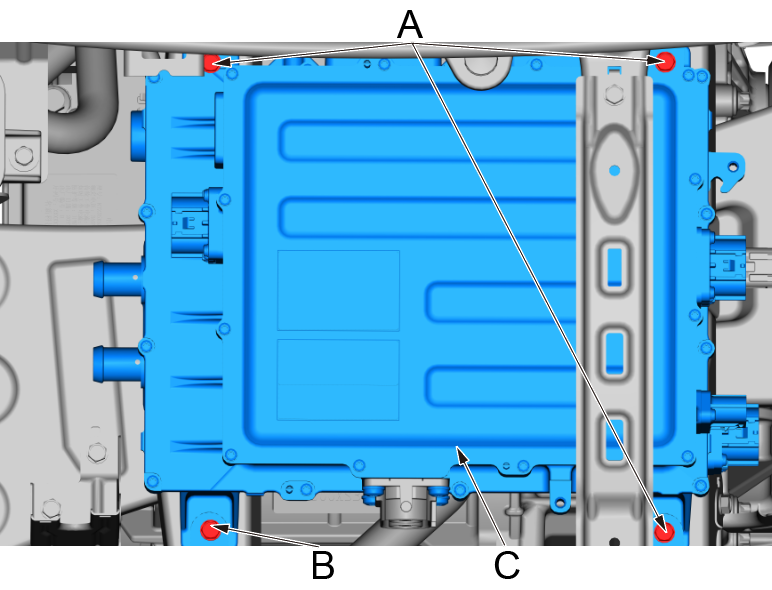

a.使用12mm套筒拆卸三合一总成3个固定螺栓(A)(M8×20)，使用12mm套筒拆卸三合一总成1个固定螺栓(B)(M8×24)，取出三合一总成(C)。
安装
1.所有拆下零件 - 安装
a. 按照与拆卸相反的顺序安装零件。
注意！
- 加注冷却液至规定位置，参见冷却液加注。
- 安装完成后，连接诊断仪，检查整车是否存在故障码，若有，排除故障后并删除故障码。
- 安装完成后，起动车辆，检查车辆功能是否正常。
- 安装完成后，连接充电电缆，确认车辆充电系统正常。
