散热器风扇拆卸和安装
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.散热器风扇 - 拆卸
风扇总成 - 右

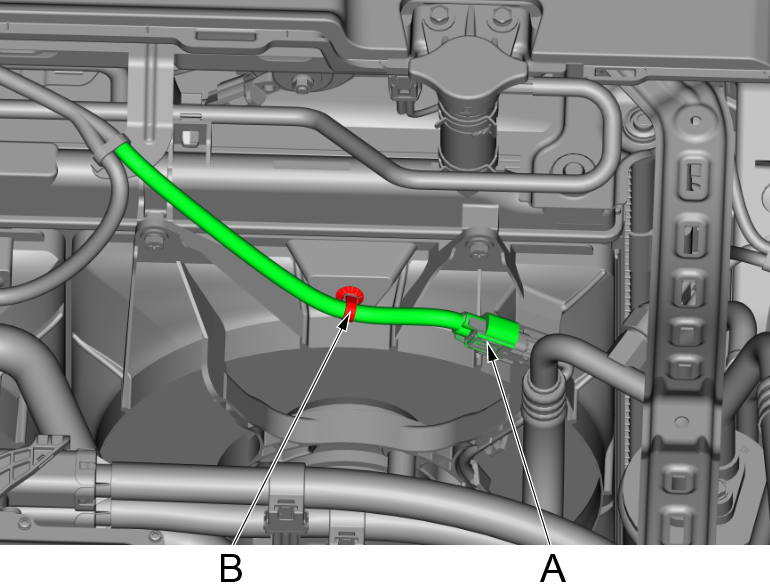

a.按住风扇插接器锁止卡，脱开风扇电机插接器(A)。
b.使用内饰件工具撬开风扇电机线束固定卡(B)，将风扇电机线束移至不干涉位置。

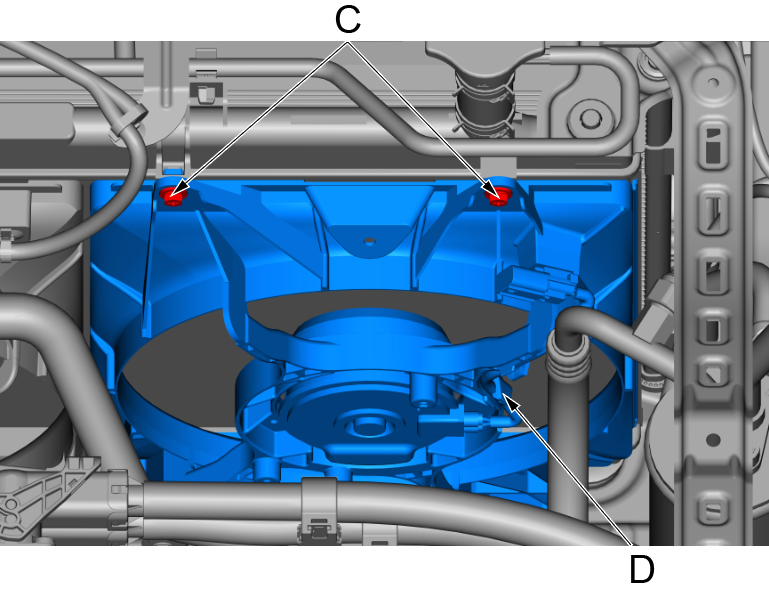

c.使用10mm套筒拆卸风扇2个固定螺栓(C)（M6×12），向上取出散热器风扇总成(D)。
风扇总成 - 左

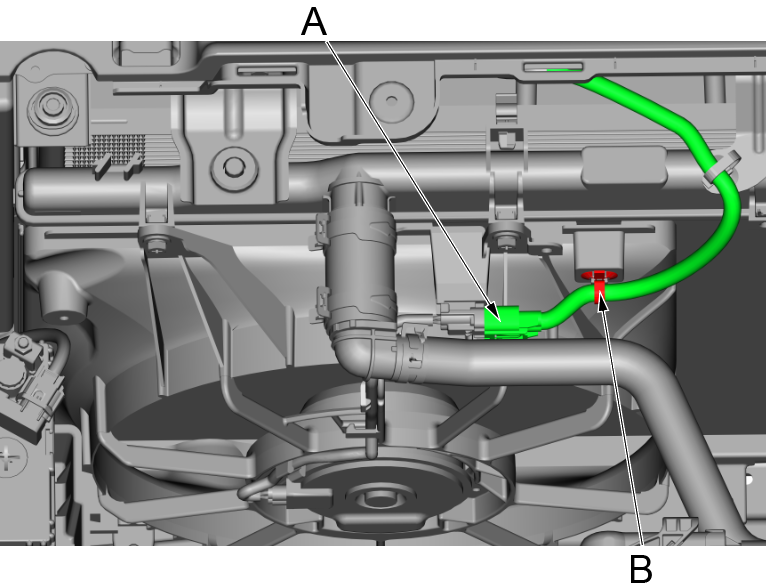

a.按住风扇插接器锁止卡，脱开风扇电机插接器(A)。
b.使用内饰件工具撬开风扇电机线束固定卡(B)，将风扇电机线束移至不干涉位置。

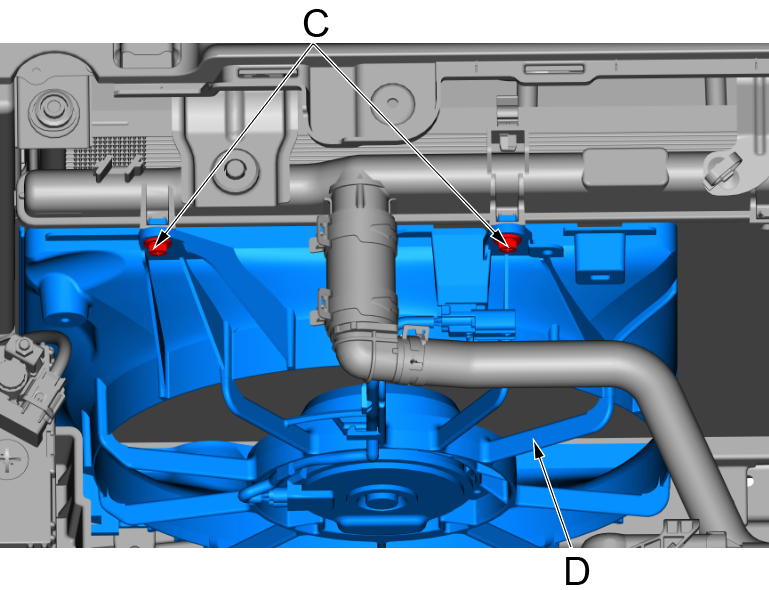

c.使用10mm套筒拆卸风扇2个固定螺栓(C)（M6×12），取出散热器风扇总成(D)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装部件。

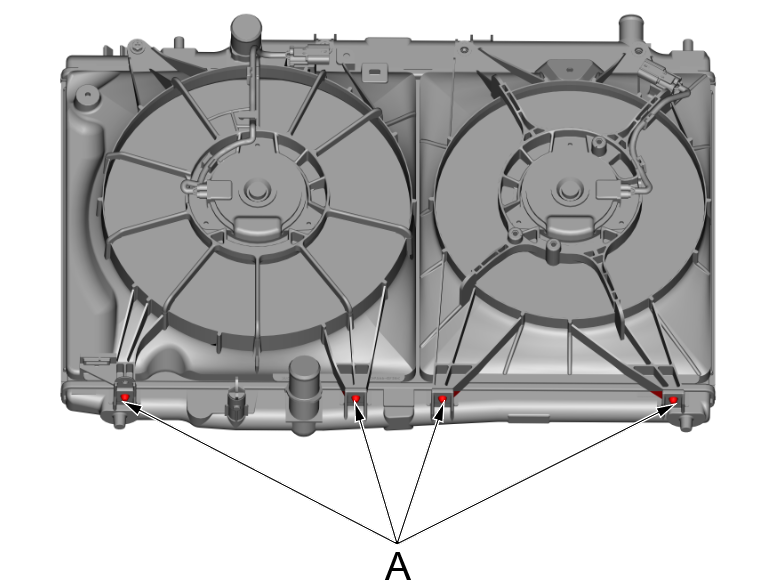

b.安装散热器风扇总成时，确认散热器风扇总成下支架(A)对准散热器框架上的安装孔。
注意！
- 安装完成后，运行车辆，检查散热器风扇是否运行正常，无异响、噪音、干涉等异常现象。
