动力总成连同EV托架拆卸和安装

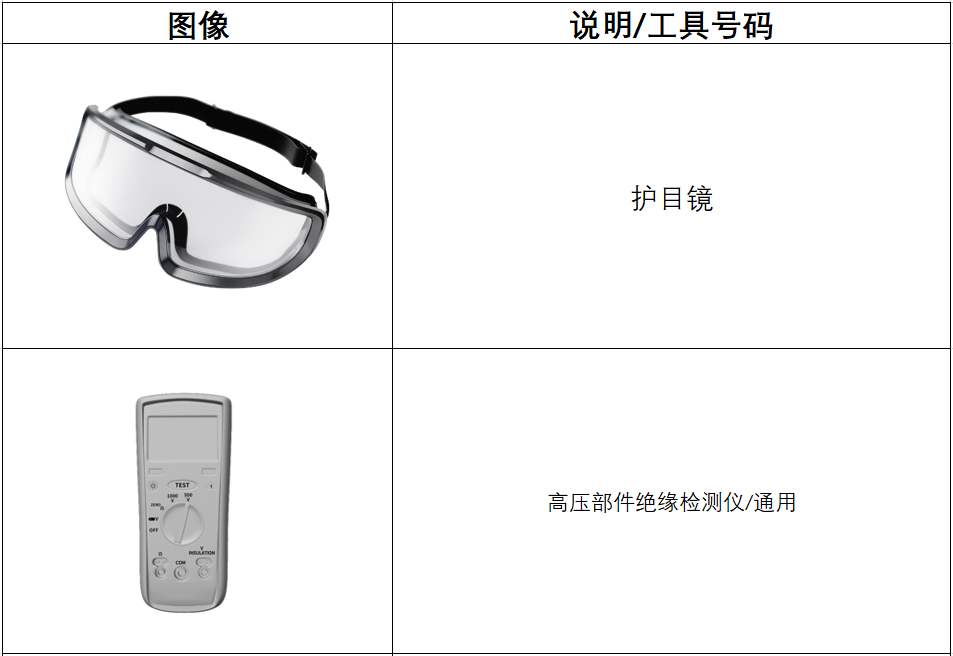

所需专用工具
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.空调系统制冷剂 - 回收
5.动力总成下护板 - 拆卸
6.动力总成左护板 - 拆卸
7.动力总成右护板 - 拆卸
8.动力系统冷却液 - 排空
9.暖风系统冷却液 - 排空
10.前车轮-拆卸
11.前悬架总成 - 拆卸
12.佩戴绝缘护具，使用绝缘工具
a.在维修时必须佩戴高压绝缘手套/ 高压绝缘安全服/高压绝缘鞋/安全帽，并使用绝缘工具以防触电。
13.电动压缩机 - 拆卸
14.暖风系统PTC - 拆卸
15.前驱动轴- 拆卸
16.三合一总成 - 拆卸
17.EV托架上线束- 脱开

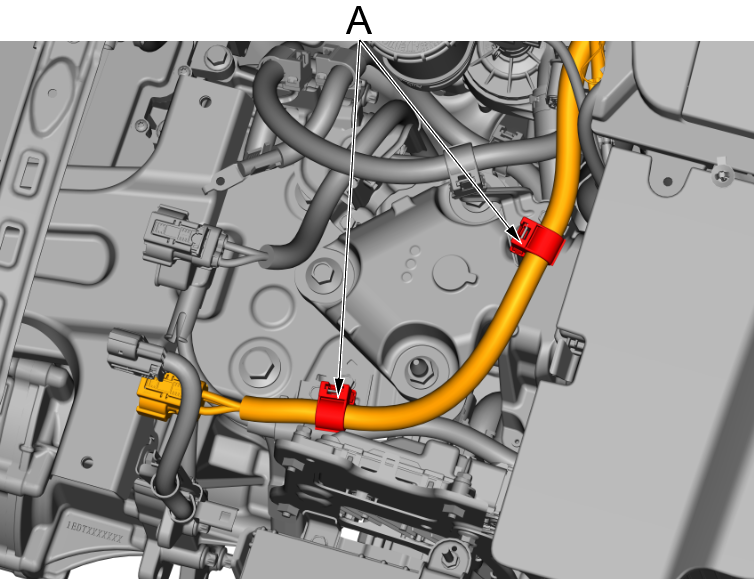

a.脱开慢充电缆线束2处固定卡扣(A)。

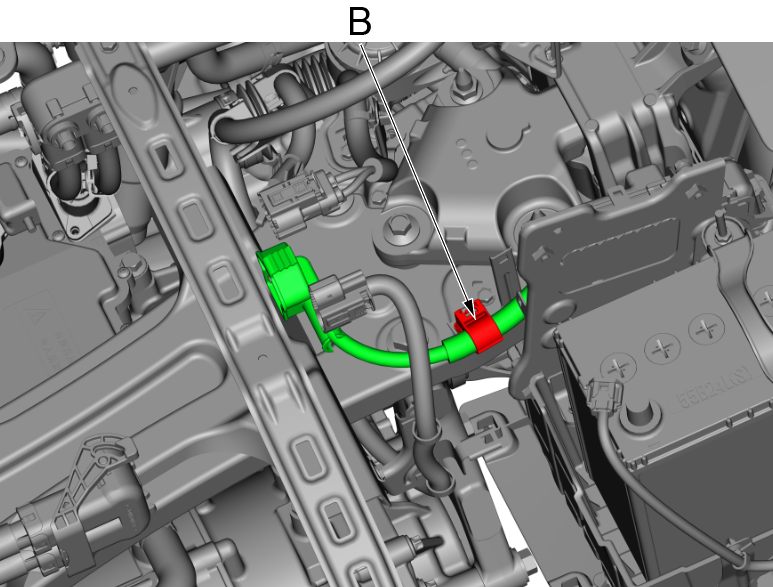

b.脱开12V正极电缆线束固定卡夹(B)。

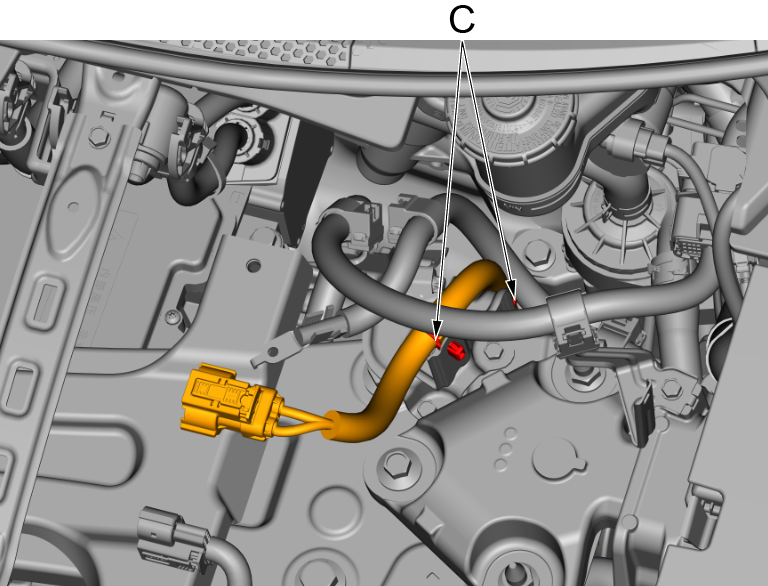

c.脱开空调PTC高压电缆固定卡夹(C)，取下空调PTC高压电缆。

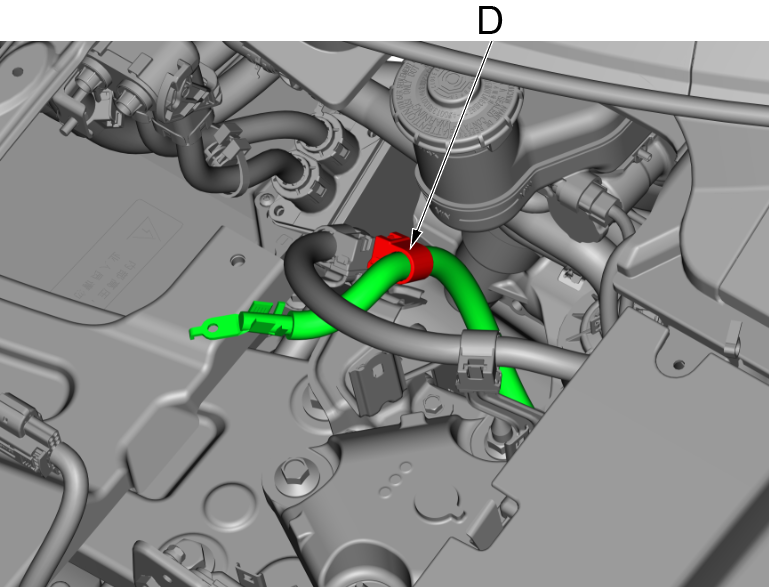

d.脱开三合一搭铁线束固定卡夹(D)。
e.脱开动力总成低压线束2处固定卡夹(E)。
f.脱开动力总成低压线束中间插接器固定卡夹，脱开中间插接器(F)。

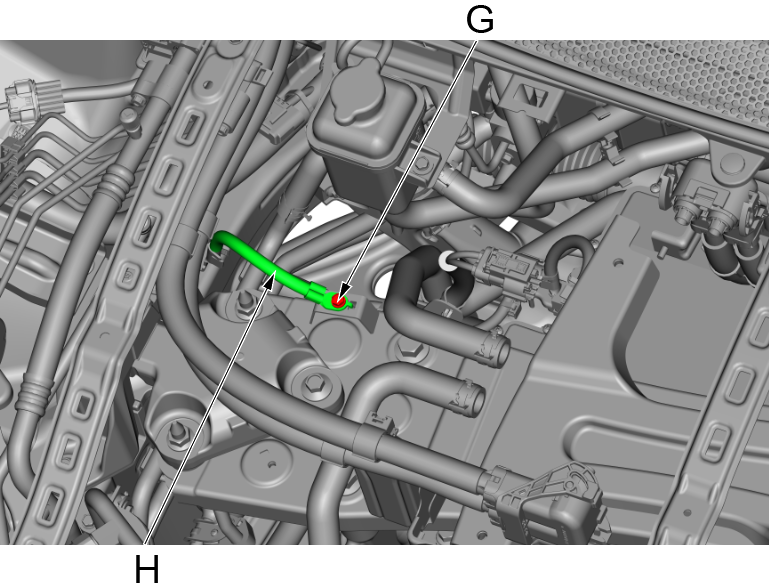

g.使用10mm套筒拆卸搭铁线束固定螺栓(G)，脱开搭铁线束(H)。

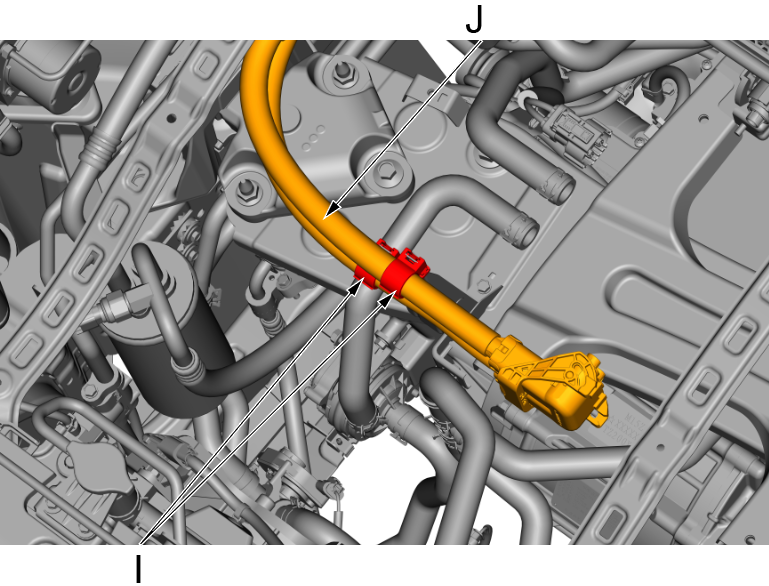

h.脱开快充电缆线束2处固定卡扣(I)，并将快充电缆(J)移至不干涉位置。
18.电机冷却水管 - 拆卸

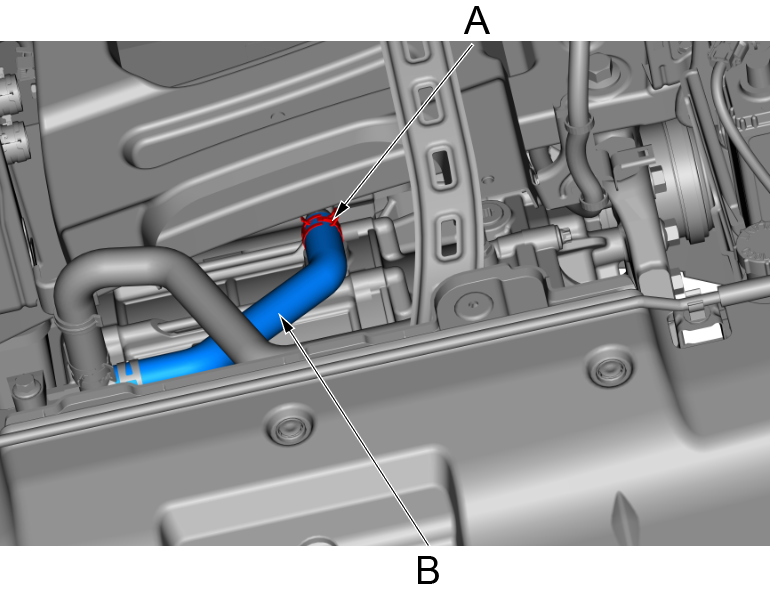

a.使用水管卡箍钳将水管卡箍移出安装位置(A)，左右旋转脱开驱动电机进水管(B)。
注意！
- 脱开水管时需佩戴护目镜；
- 脱开水管时，可能会有冷却液溅出。
- 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
- 如有冷却液溅出，请及时用抹布擦拭干净。
- 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入

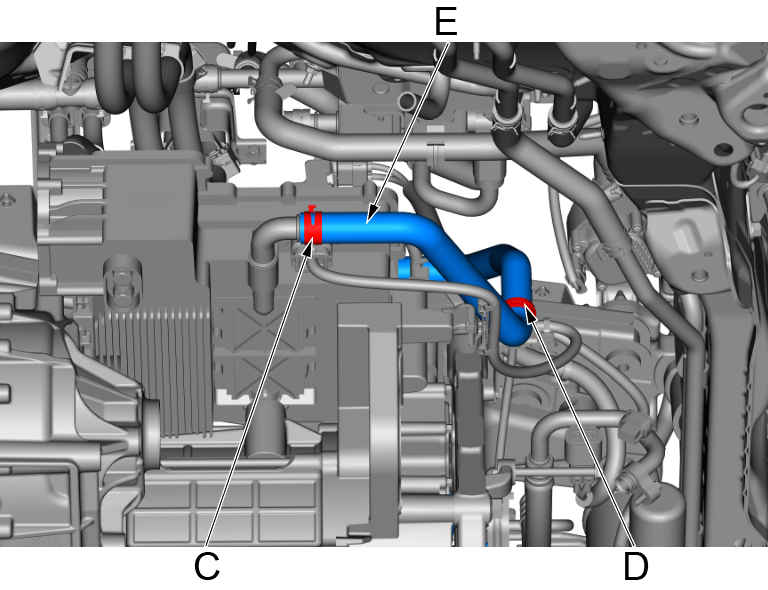

b.使用水管卡箍钳将水管卡箍移出安装位置(C)，左右旋转脱开三合一出水管。
c.脱开三合一出水管管夹(D)，取下三合一出水管(E)。
注意！
- 脱开水管时需佩戴护目镜；
- 脱开水管时，可能会有冷却液溅出。
- 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
- 如有冷却液溅出，请及时用抹布擦拭干净。
- 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入
19.电机水泵及管路 - 脱开

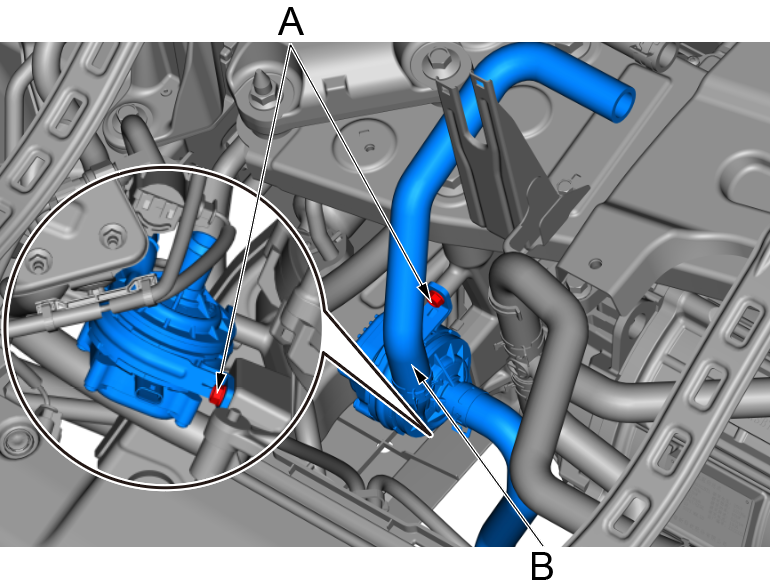

a.使用10mm套筒拆卸电机水泵2个固定螺栓(A)，脱开电机水泵及管路总成(B)。
20.动力总成连同EV托架 - 拆卸
a.将举升平台车移至动力总成下方，放置适当垫块，使平台车平稳托住动力总成。

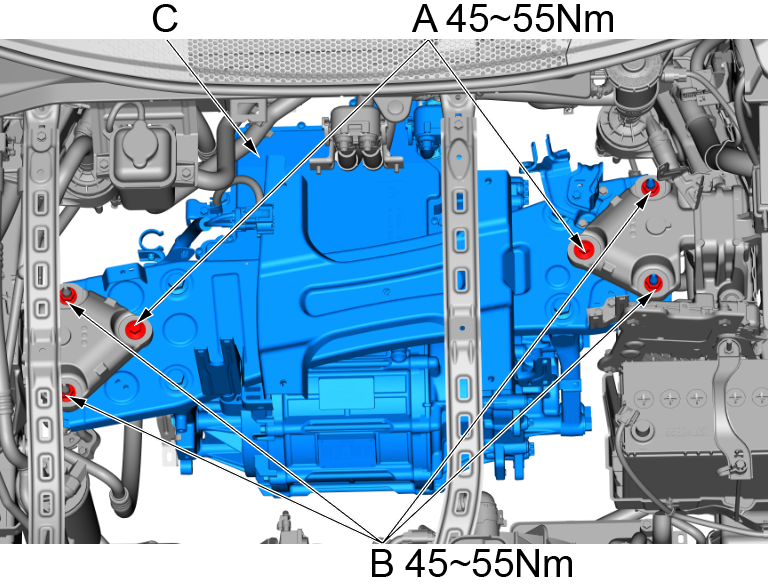

b.使用14mm套筒拆卸EV托架与悬置连接螺栓(A)，使用17mm长套筒拆卸EV托架与悬置连接螺母(B)。
c.缓慢操作举升机与举升平台车，将动力总成连同 EV 托架(C)从下方移出。
注意！
- 拆卸动力总成连同EV托架时需两人协作，一人负责观察动力总成周围是否有管路、线束干涉，另一人负责操作举升机。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装部件。
2.动力系统冷却液 - 加注
3.暖风系统冷却液 - 加注
4.空调系统制冷剂 - 加注
5.安装完成后 - 检查
a.安装完成后，检查确保水管接头处无渗漏现象。
b.车辆上电，连接诊断仪，清除故障码，起动车辆，确认电机运转正常。
c.安装完成后，须对车辆进行四轮定位并路试，确认无跑偏、无异响。
