前悬架总成拆卸和安装

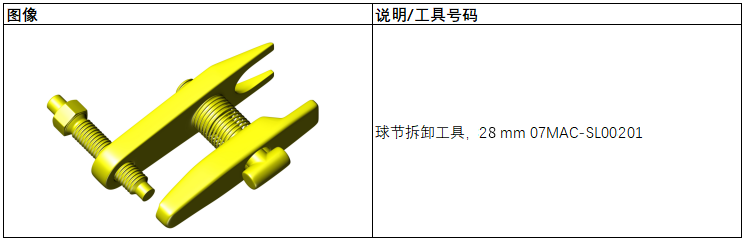

所需专用工具
拆卸
1.车辆 – 举升
2.前轮 – 拆卸
3.转向管柱 – 拆卸
4.前悬架总成 – 拆卸

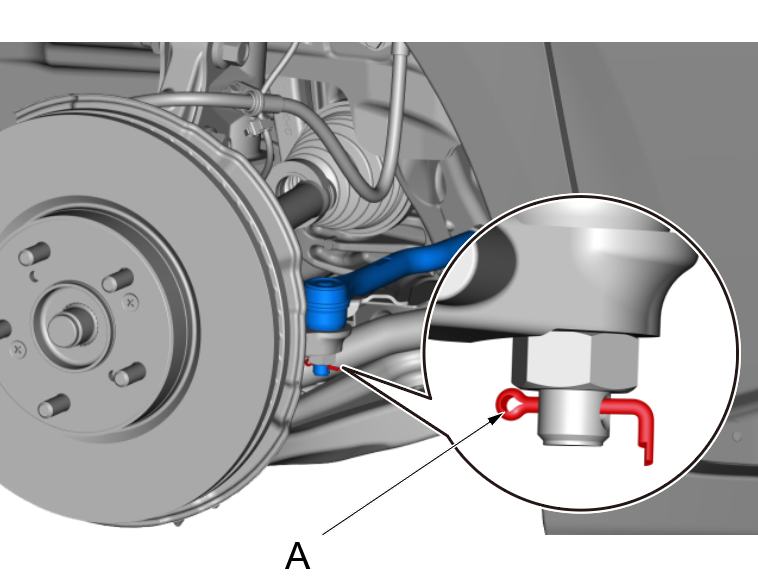

a.用尖嘴钳拆下卡销(A)。
注意！
- 安装时，紧固新的固定螺母后，如图所示安装卡销。

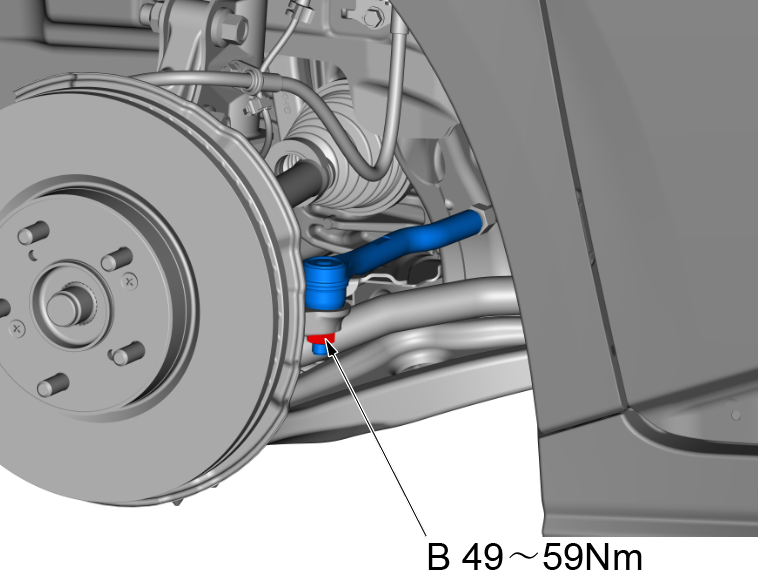

b.用19mm套筒拆卸拉杆球节固定螺母(B)。
c.用球节拆卸工具(C)07MAC-SL00201将转向拉杆球节(D)从转向节上断开。

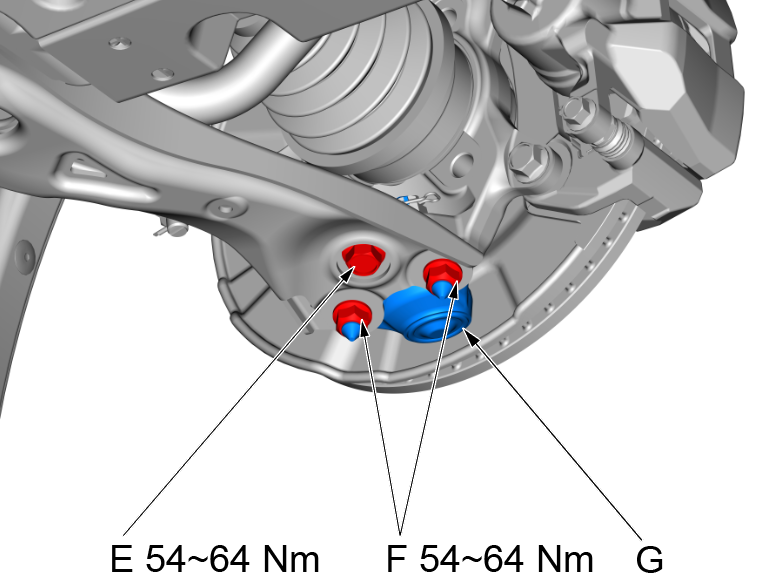

d.用17mm套筒拆卸转向节球销固定螺栓 (E)（M12×18）。
e.用17mm套筒拆卸转向节球销固定螺母 (F)。
f.从下臂球节上断开下臂(G)。

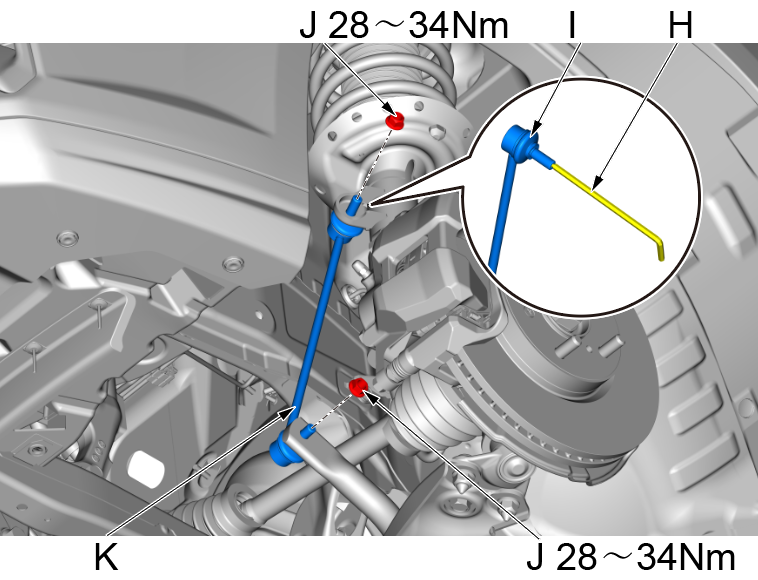

g.使用5mm内六角扳手 (H)止动连接销(I) ，用14mm扳手拆下法兰螺母 (J)。
h.脱开稳定连杆(K)。

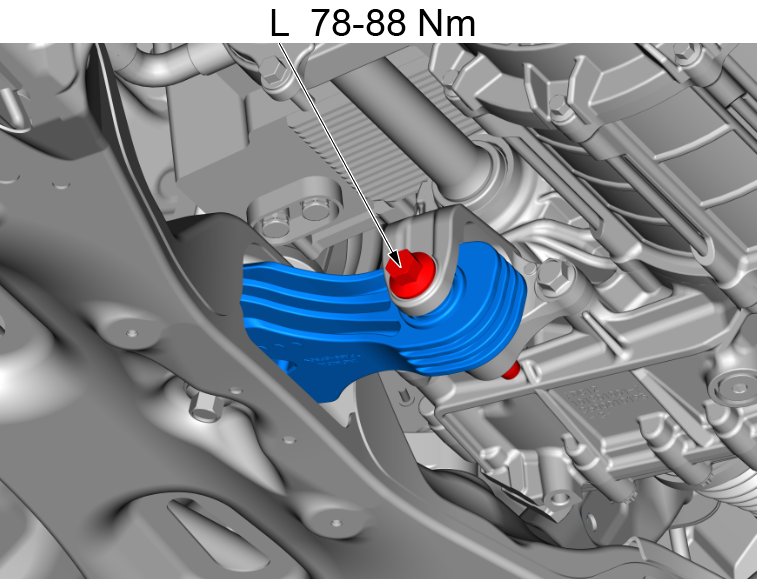

i.使用17mm套筒拆卸动力总成后悬置支架与后悬置连接螺栓 (L)(M14×112)。
j.用14mm套筒拆卸前悬架前部固定螺栓(M)（M10x45）。
k.使用平台车支撑住前悬架。

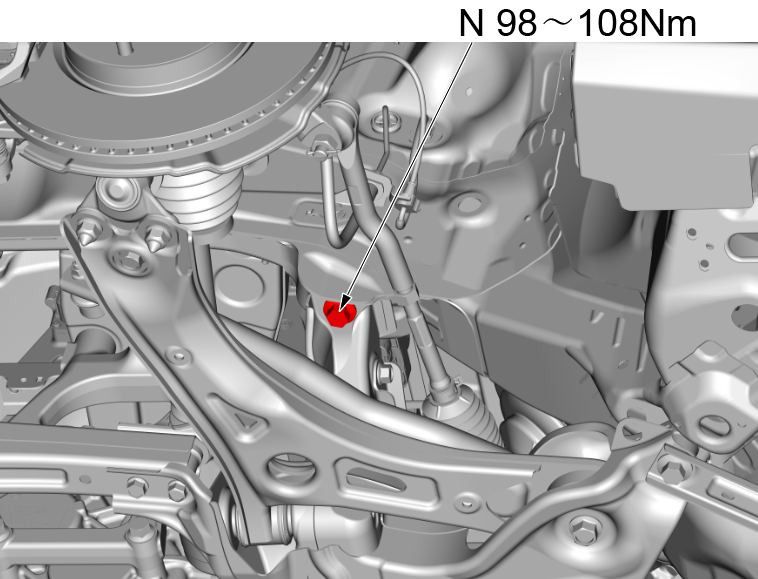

l.用 17mm套筒拆卸前悬架中部固定螺栓 (N)（M14x35）。

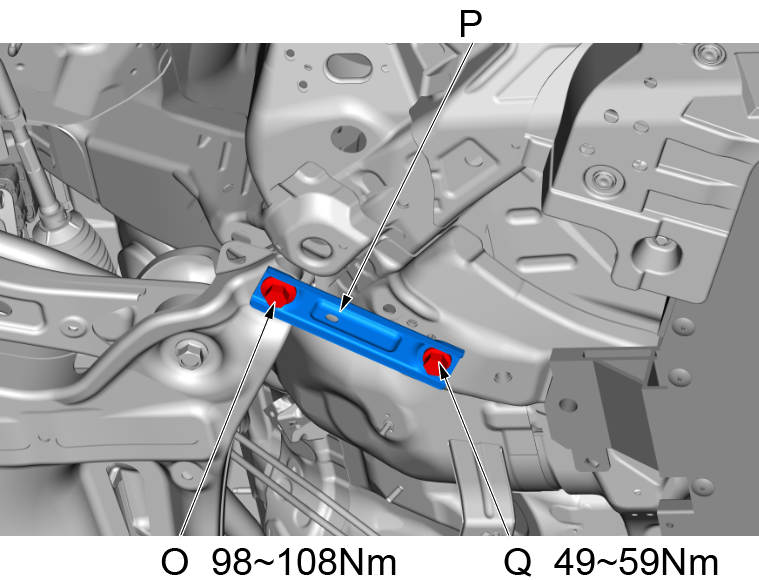

m.用 17mm套筒拆卸前悬架后部固定螺栓(O)（M14x90）。
n.用 17mm套筒拆卸前悬架后部固定螺栓(Q)（M12x33）。
O.取下连接支架(P)。

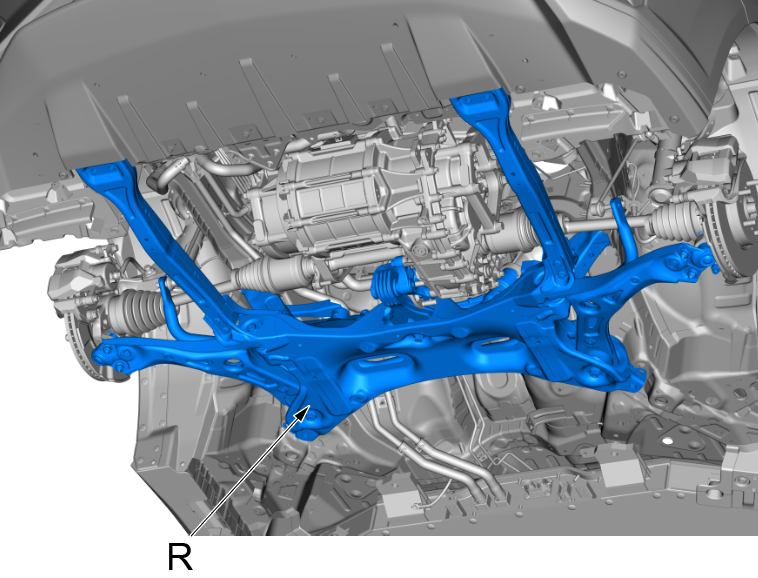

P.两人协作，缓慢释放平台车，两人抬下前悬架(R)。
安装
1.所有拆下零件-安装
a.按照与拆卸相反的顺序安装零件。
注意！
- 紧固槽顶螺母至规定的最小扭矩，然后紧固槽顶螺母使槽刚好与球节销孔对准。不要用松动槽顶螺母使其对准的方法。
2.车轮定位-检查。
a.安装完成后，应进行路试，确认底盘无异响。
