球节拆卸

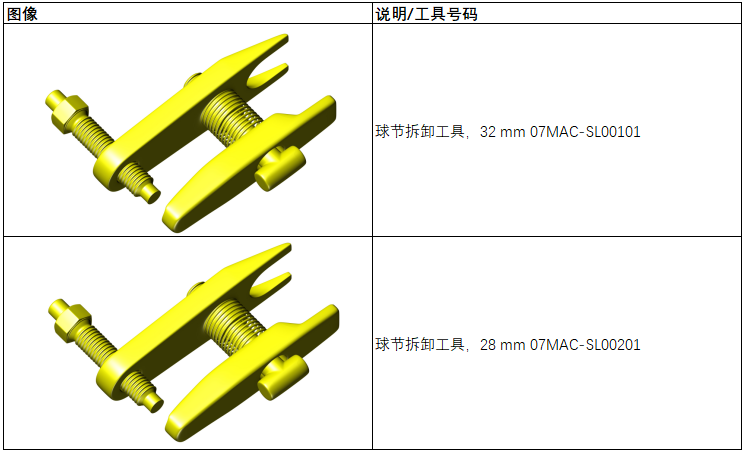

所需专用工具

拆卸

注意！

• 始终使用球头拆卸工具断开球头。请勿通过撞击外壳或其他球头连接部分来将其断开。

1.球头 - 拆卸

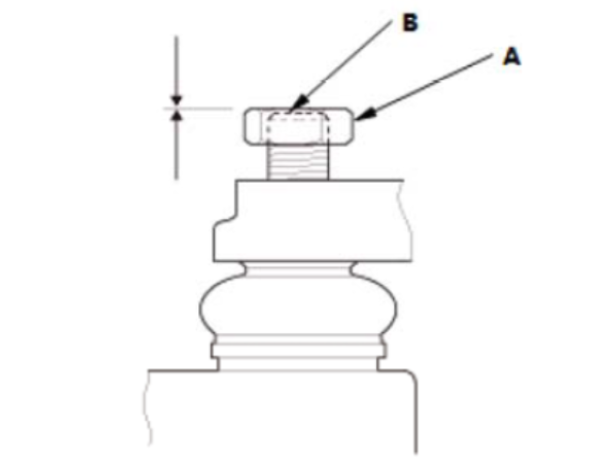

a.将六角螺母(A)安装到球头(B)的螺纹端。

注意！

• 确保螺母与球头销的端部齐平，以防损球头销的螺纹端。

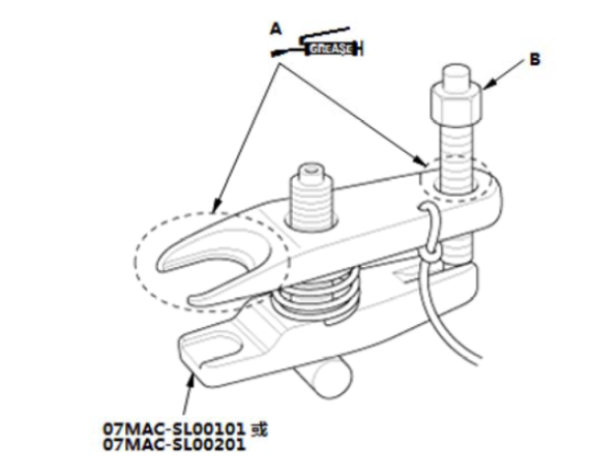

b.在图(A)所示的球头拆卸工具区域涂抹润滑脂。这有助于工具的安装，并可防止损坏压力螺栓(B)的螺纹。

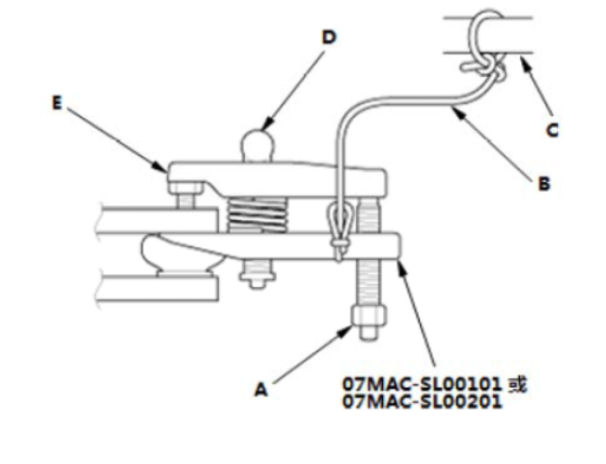

c.松开压力螺栓(A)并安装球头拆卸工具，如图所示。

注意！

• 确保螺母与球头销的端部齐平，以防损球头销的螺纹端。

d.通过转动调节螺栓(D)调整钳口间距。

e.确保调节螺栓的头部处于图中所示位置，以允许钳口(E)张合。

f.拧紧压力螺栓，直到球头销塞从球头连接孔松脱。如有必要，涂抹渗透型润滑剂来松动球头销。、

注意！

• 不要在压力螺栓上使用气动或电动工具。

g.拆下球头拆卸工具。

h.拆下六角螺母。

i.将球头从球头连接孔中拉出。

j.检查球头防尘罩，若损坏则更换。

k.安装完成后，应进行路试，确认底盘无异响。
