前悬架总成拆解、重新组装和检查
拆卸
1.车辆 - 举升
2.前轮 - 拆卸
3.前悬架 - 拆卸
4.前悬架 - 分解

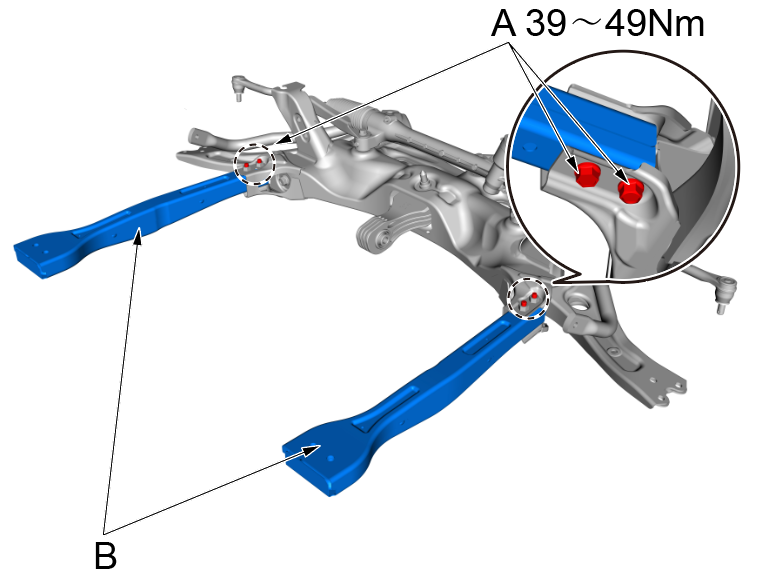

a.使用14mm套筒拆卸支架固定螺栓(A)，共4个固定螺栓。
b.取下支架(B)。

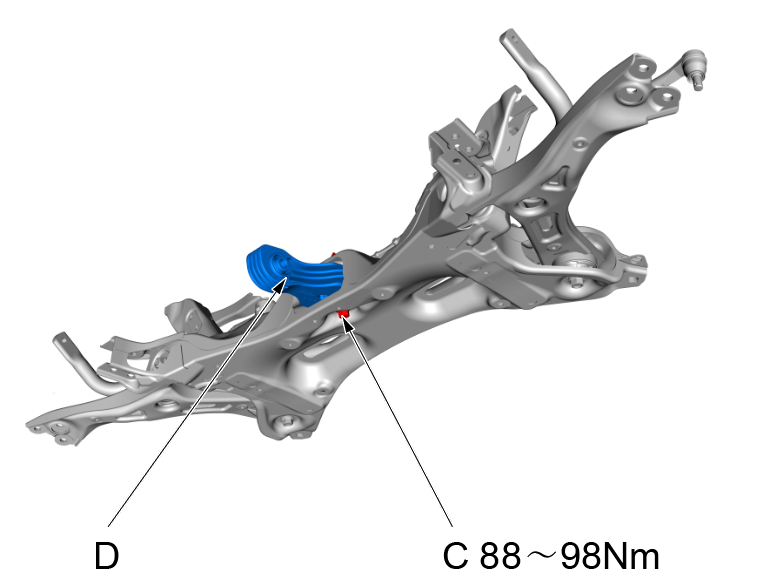

C.使用17mm套筒拆卸支架固定螺栓(C)，取出支架(D)。
d.用 21mm 套筒拆卸转向器支架固定螺栓(E)，取下支架(F)。

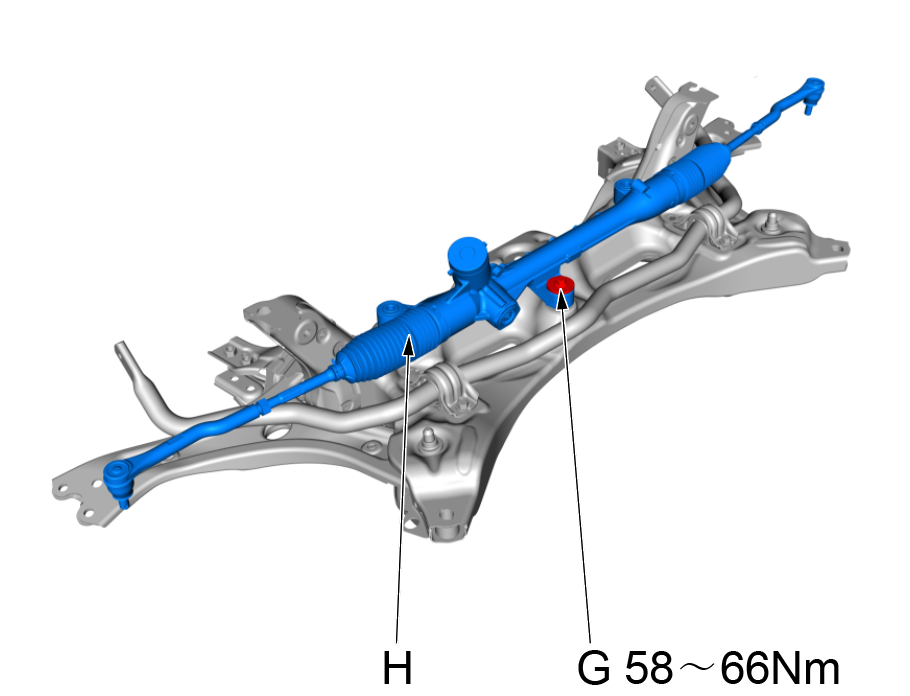

e.用 21mm 套筒拆卸转向器总成固定螺栓(G)， 取下转向器总成(H)。
f.用 14mm 套筒拆卸前稳定杆衬套固定夹固定螺栓(I），取下前稳定杆(J)。

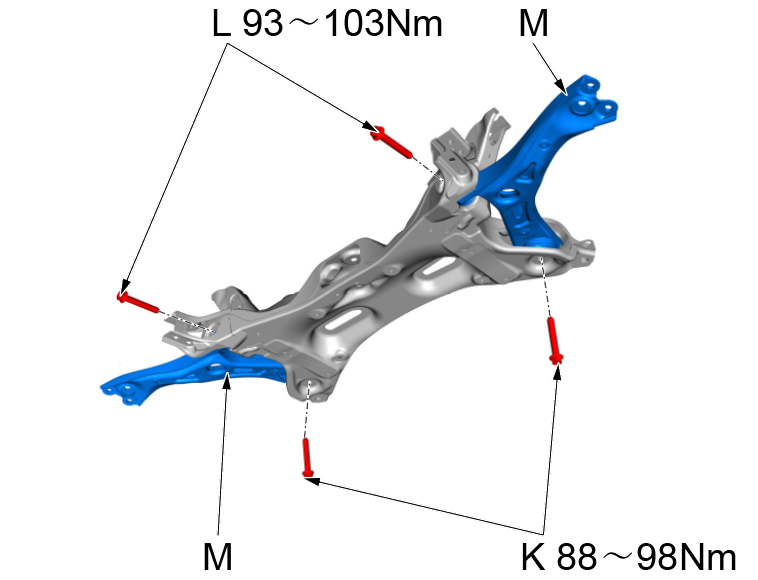

g.使用19mm套筒拆卸前下臂与托架总成固定螺栓(k) （M14×91）。
i.用17mm套筒拆卸三角臂固定螺栓(L) （M14×90），取出三角臂(M)。
安装
1.所有拆下的零件 - 安装
a.按照与拆卸相反的顺序安装零件。
2.前悬架-安装
3.车轮定位-检查
a.安装完成后，应进行路试，确认底盘无异响。
