转向柱/EPS 控制单元拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.转向柱倾斜和伸缩位置 - 设置
a.将转向柱设置为中心倾斜位置和中心伸缩位置。
3.方向盘 - 拆卸
4.转向柱盖 - 拆卸
5.组合开关总成 - 拆卸
6.驾驶员侧仪表板下盖 - 拆卸
7.转向节盖 - 拆卸
a.拆下转向节盖(A)。
8.转向节 - 脱开
a.使用12mm套筒拆卸固定螺栓(A)。
b.从行星齿轮轴(B)上断开转向节(C)。
注意！
- 如果中央导向件(D)位置正确并未移动，将其保持在原位。
- 如果中央导向件已脱落，将其丢弃。
9.转向柱/EPS 控制单元 - 拆卸
a.按压锁止卡，脱开插接器(A)。

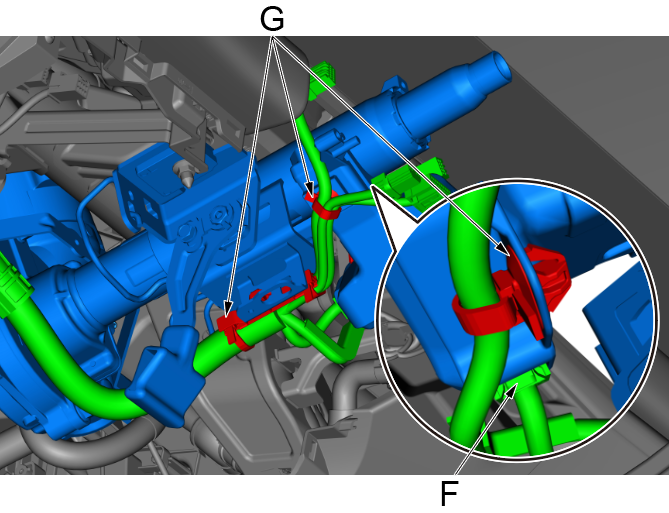

b.使用内饰件拆卸工具拆卸3个固定卡扣(B)。
c.按压锁止卡，脱开2个插接器(C)。
d.使用内饰件拆卸工具拆卸2个固定卡扣(D)。

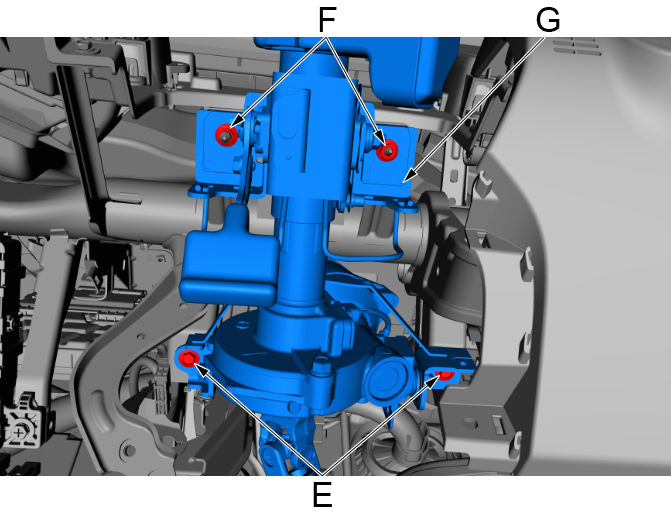

e.使用12mm套筒拆卸2个固定螺栓(E)。
f.使用12mm套筒拆卸2个固定螺母(F)。
g.拆下转向柱/EPS 控制单元(G)。
安装
1.转向柱/EPS 控制单元 - 安装
a.安装转向柱/EPS 控制单元(A)。

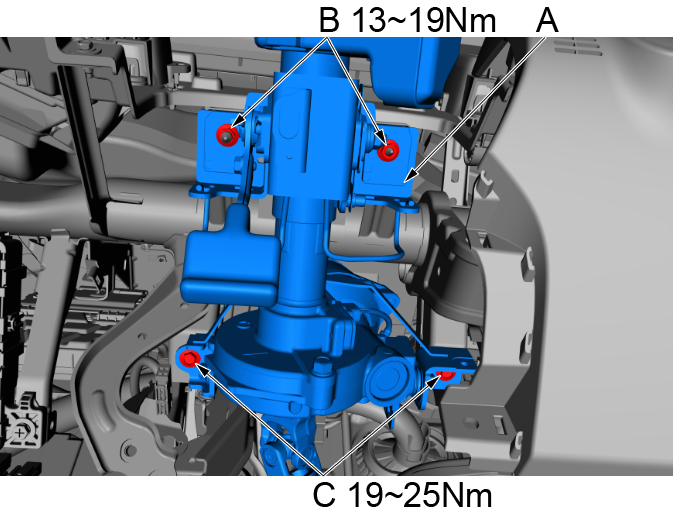

b.使用12mm套筒安装2个固定螺母(B)并将其拧至规定扭矩。
c.使用12mm套筒安装2个固定螺栓(C)并将其拧至规定扭矩。

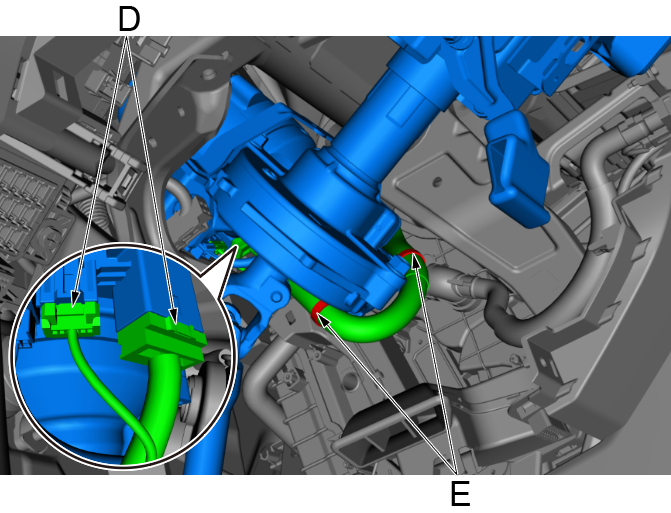

d.连接2个插接器(D)。

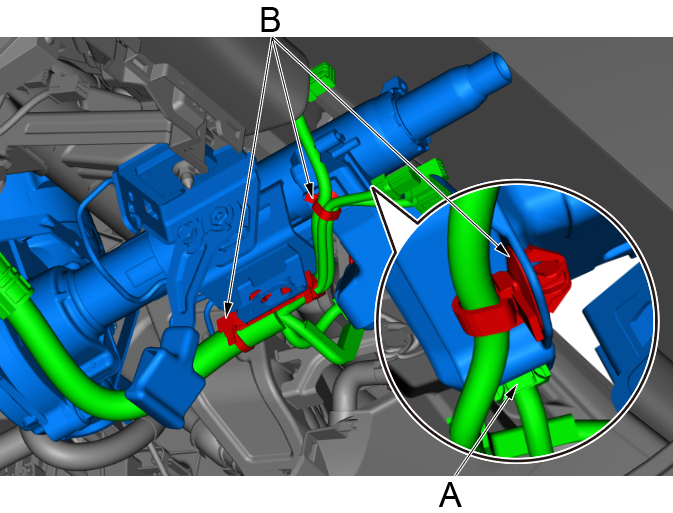

e..安装2个固定卡扣(E)。
f.连接插接器(F)。
g.安装3个固定卡扣(G)。
2.转向万向节 - 连接
a.将转向万向节(A)的下端滑至行星齿轮轴(B)上。
注意！
- 带中央导向件的行星齿轮轴：通过对准中央导向件(C)安装转向万向节。
- 不带中央导向件的行星齿轮轴：通过将开口定位在角度范围内定位转向柱。
b.使用12mm套筒安装固定螺栓(D)并将其拧至规定扭矩。
c.拉动转向万向节，确保转向万向节完全固定。
3.转向节盖 - 安装
a.安装转向节盖(A)。
注意！
- 检查转向节盖是否损坏和破裂。如果转向节盖破裂，更换转向节盖。
4.驾驶员侧仪表板下盖 - 安装
5.组合开关总成 - 安装
6.转向柱盖 - 安装
7.方向盘 - 安装
8.12V蓄电池端子 - 连接
9.转向 - 检查
a.安装后，检查以下项目：
- 车辆准备就绪，点亮READY灯，反复转动方向盘确定转向系统工作正常。
- 检查 EPS 指示灯是否不亮。
- 检查方向盘辐角。如果方向盘辐角左右不等(方向盘和齿条不居中)，校正转向节/行星齿轮轴花键的啮合情况。
