EPS 电机/控制单元拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.方向盘 - 拆卸
3.组合开关总成 - 拆卸
4.驾驶员侧仪表板下盖 - 拆卸
5.转向柱/EPS 控制单元 - 拆卸

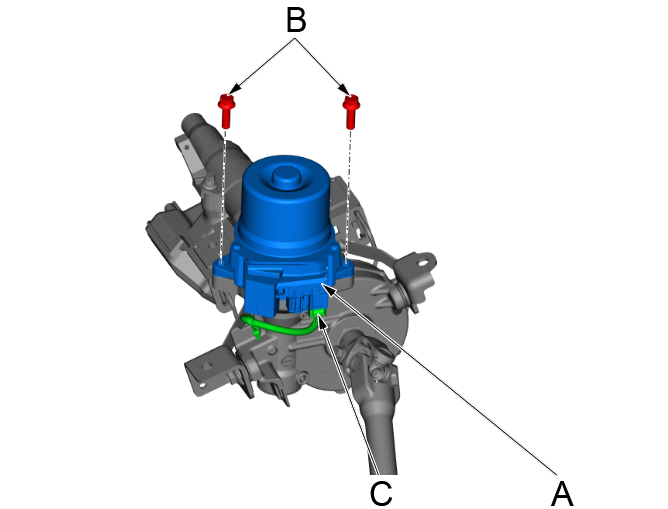

6.EPS 电机/控制单元 - 拆卸
a.按压锁止卡，脱开EPS 电机/控制单元插接器(A)。
b.使用12mm套筒拆卸2个固定螺栓(B)。
c.取下 EPS 电机/控制单元(C)。
安装
1.EPS 电机/控制单元 - 安装
a.清洁EPS 电机/控制单元和转向柱之间的接合面。
b.接合EPS 电机轴和蜗杆轴，安装 EPS 电机/控制单元(A)。
注意！
- 紧固螺栓前，将电机右转和左转约 45 度角两或三次。
- 确认EPS 电机平齐安装在转向柱上。
c.使用12mm套筒安装2个固定螺栓(B)并将其拧至规定扭矩。
d.连接插接器(C)。
2.转向柱/EPS控制单元 - 安装
3.驾驶员侧仪表板下盖 - 安装
4.组合开关总成 - 安装
5.方向盘 - 安装
6.12V蓄电池端子 - 连接
7.转向 - 检查
a.安装后，检查以下项目：
- 车辆准备就绪，点亮READY灯，反复转动方向盘确定转向系统工作正常。
- 检查 EPS 指示灯是否不亮。
