转向柱检查
倾斜力检查
1.倾斜力检查
a.使方向盘置于行驶位置正前方，并完全松开锁止杆。

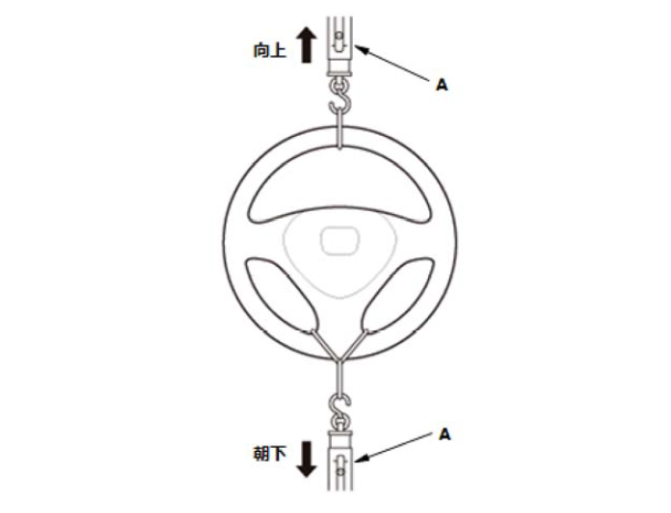

b.将市售弹簧秤(A)连接到方向盘最高点上，并将转向柱倾斜到最低位置。
c.竖直向上拉弹簧秤，并读取所需的力以移动转向柱。
d.将弹簧秤连接到方向盘的最低点上。
e.竖直向下拉弹簧秤，并读取所需的力以移动转向柱。
倾斜力（向上/向下）
标准： 69 N (7.0 kgf, 15.5 lbf) 最大
f.如果测量值高于规定值，则更换转向柱。
伸缩力的检查
1.伸缩力检查
a.将方向盘置于向前直行位置，完全松开锁止杆。

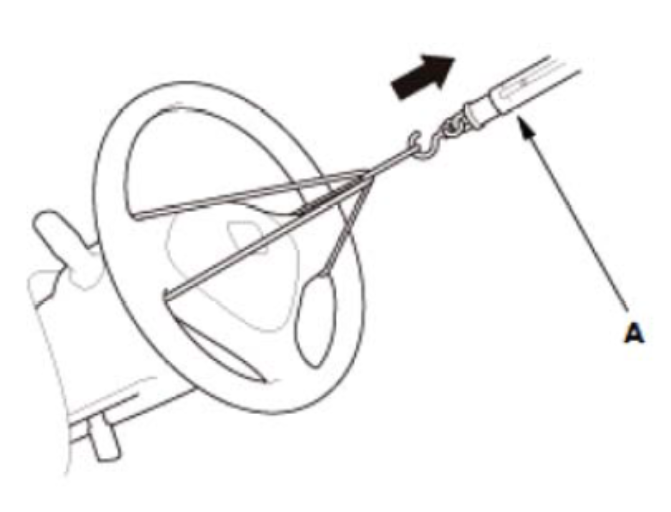

b.如图所示，将市售弹簧秤(A)连接到方向盘中央。
c.拉动弹簧秤，在转向柱伸出期间读取移动转向柱所需的力。
伸缩力
标准： 最大 90 N (9.2 kgf, 20.2 lbf)
d.如果测量值高于规定值，更换转向柱。
锁止杆力检查
1.锁止杆力检查
a.将锁止杆从松开位置(A)移至锁定位置三到五次，然后释放锁止杆。将转向柱调整到中心倾斜位置，同时调整到完全伸出位置，然后握住方向盘。

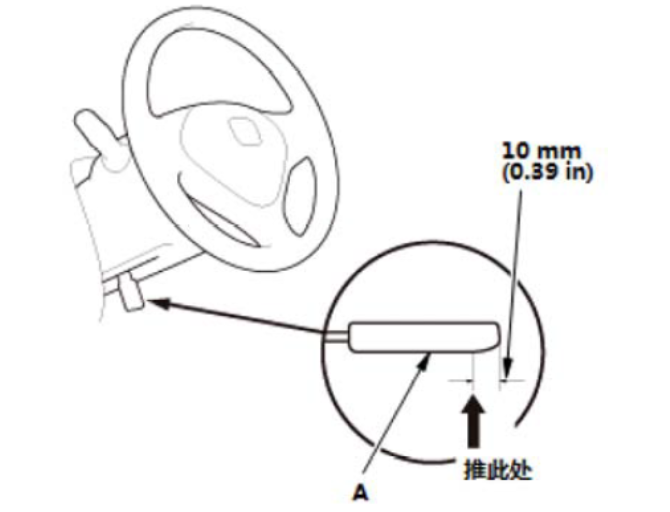

b.使用市售推拉力计，在离端部 10 mm (0.39 in) 处向上推动锁止杆，测量移动锁止杆所需的力。
锁止杆力
标准： 最大 82 N (8.4 kgf, 18.4 lbf)
c.如果测量值高于规定值，更换转向柱。
转向柱检查
1.转向柱/EPS 控制单元 - 拆卸
2.转向柱 - 检查
检查下列各项：
检查倾斜和伸缩机构是否移动和损坏。
检查下列零件。

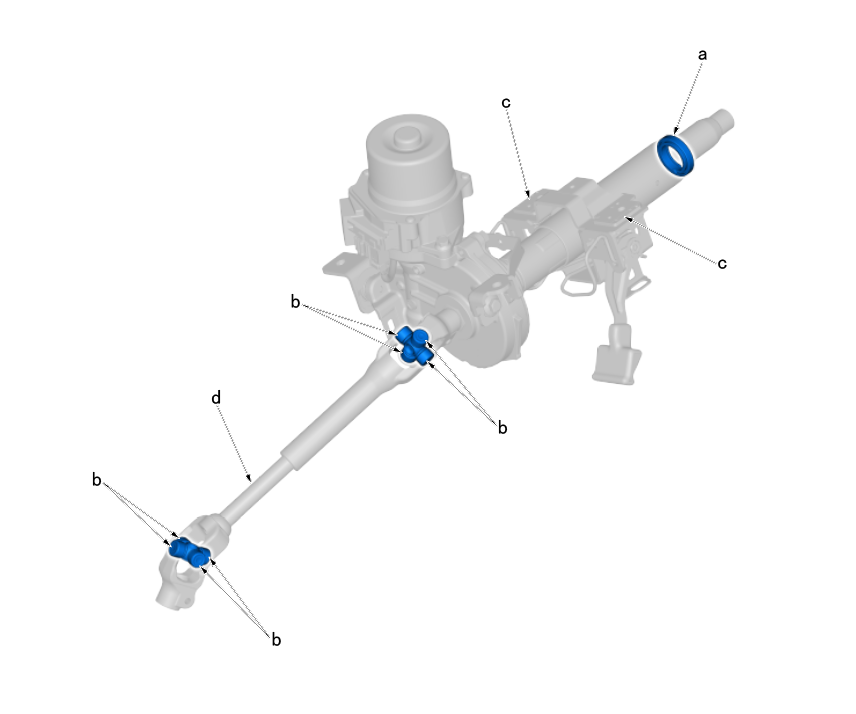

转向柱检查项目：
| 检查位置 | 部件 | 正常条件 |
|---|---|---|
| a | 柱轴轴承 | 无过度间隙 |
| 平稳移动 | ||
| 无异常噪音 | ||
| b | 转向万向节轴承 | 无间隙 |
| 平稳移动 | ||
| 无异常噪音 | ||
| c | 滑动膜盒 | 无变形或断裂 |
| d | 滑动轴 | 平稳移进和移出 |
如果检查异常，更换转向柱。
