转向器拆卸和安装
拆卸
注意！
- 使用干净的溶剂和刷子洗掉转向器端部的任何油污。用压缩空气吹干。
- 从车身上拆下前副车架，然后拆下转向器。
1.车辆 - 举升
2.前轮 - 拆卸
3.转向柱倾斜和伸缩位置 - 设置
a.将转向柱设置为中心倾斜位置和中心伸缩位置。
4.动力总成下护板 - 拆卸
5.动力总成左护板 - 拆卸
6.动力总成右护板 - 拆卸
7.前悬架总成 - 拆卸
8.转向器 - 拆卸
a.使用14mm套筒拆卸2个固定螺栓(A)。
b.使用14mm套筒拆卸2个固定螺栓(B)。
c.拆下2个转向器撑条(C)。
d.使用14mm套筒拆卸固定螺栓(D)。
e.拆下转向器(E)。
安装

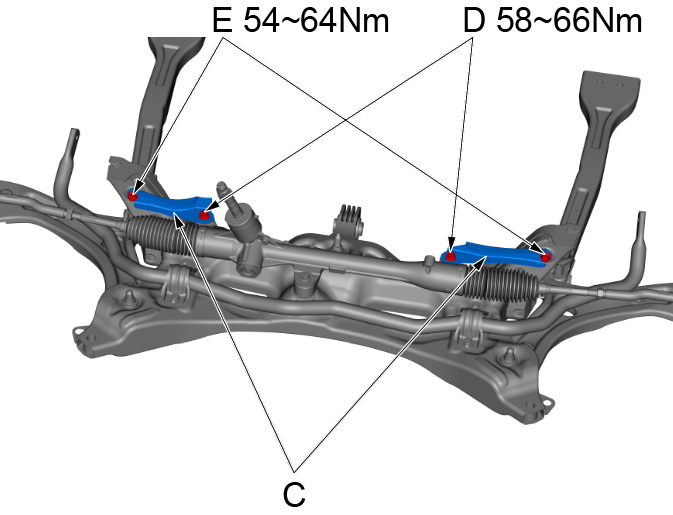

1.转向器 - 安装
a.安装转向器(A)。
b.使用14mm套筒安装固定螺栓(B)并将其拧至规定扭矩。
c.安装2个转向器撑条(C)。
d.使用14mm套筒安装2个固定螺栓(D)并将其拧至规定扭矩。
e.使用14mm套筒安装2个固定螺栓(E)并将其拧至规定扭矩。
2.前悬架总成 - 安装
3.动力总成右护板 - 安装
4.动力总成左护板 - 安装
5.动力总成下护板 - 安装
6.前轮 - 安装
7.转向器 - 症状检查
a.轮胎升离地面后，充分向右和向左转动方向盘几次，检查以下症状。
| 症状 | 可能原因 |
|---|---|
| 转向柱下部传出摩擦声。 | 转向柱接头接触到盖子。 |
| 转向柱下部传出刮擦声，或在转向期间感觉不顺畅。 | 小齿轮轴轮齿接合不良。 |
| 转向期间方向盘周围传出噪音。 | 线盘与方向盘接合不良或线盘损坏。 |
8.转向器 - 检查
a.安装后，检查以下项目：
- 车辆准备就绪，点亮READY灯，反复转动方向盘确定转向系统工作正常。
- 检查方向盘辐角。如果方向盘辐角左右不等(方向盘和齿条不居中)，校正转向节/小齿轮轴花键的啮合情况。
