转向齿条接头拆卸和安装
拆卸
注意！
- 不要让灰尘、污垢或异物进入转向器。
- 在此程序中，如有必要，参考转向器拆解和重新组装。
1.转向器 - 拆卸

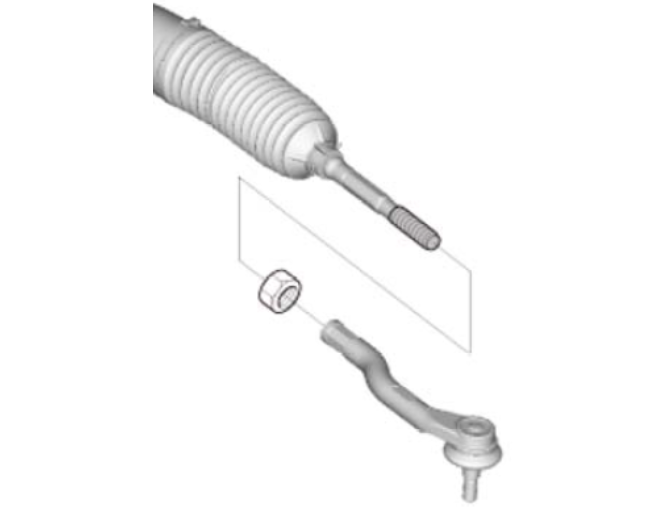

2.转向横拉杆 - 拆卸

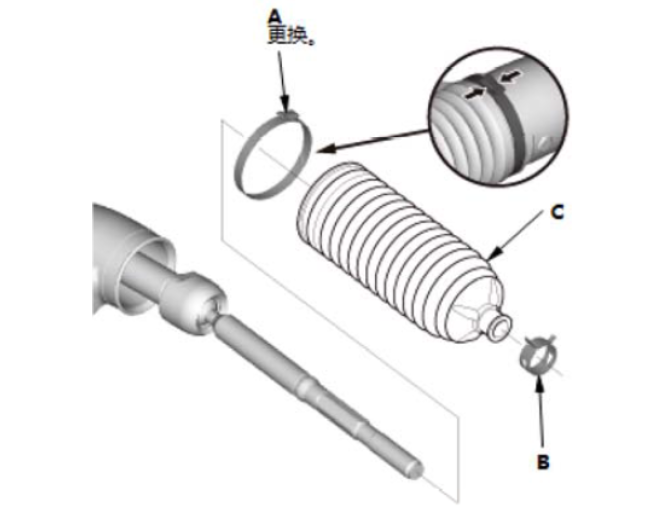

3.齿条接头防尘罩 - 拆卸
a.拆下防尘罩箍带(A)。
b.拆下拉杆夹(B)。
c.将防尘罩(C)从转向器端部拉开。
4.齿条接头 - 拆卸

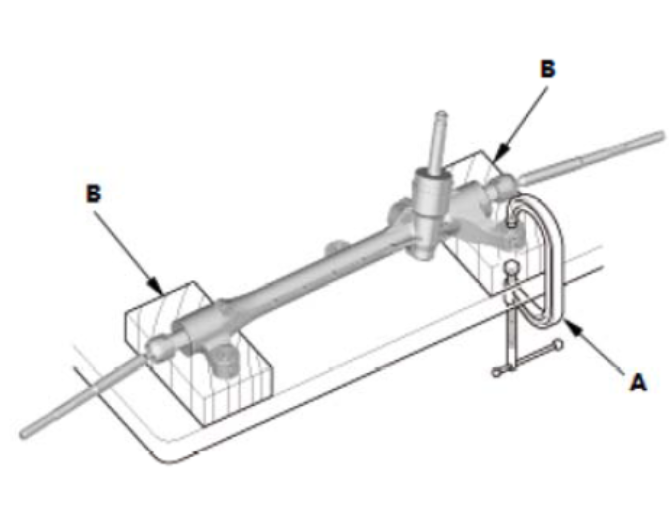

a.如图所示，用C形夹(A)和木块(B)将转向器壳体固定在工作台上。
注意！
- 不要将转向器壳体的油缸部分夹在台钳中。
b.用扳手拧松齿条接头(A)。
注意！
- 拧松两个齿条接头时，用扳手固定成形平面部分(B)(仅一侧)。
- 小心不要损坏齿条表面。
c.拆下齿条接头和隔圈(C)。
安装
注意！
- 不要让灰尘、污垢或异物进入转向器。
- 在此程序中，如有必要，参考转向器拆解和重新组装。
1.齿条接头 - 安装
a.如图所示，用C形夹(A)和木块(B)将转向器壳体固定在工作台上。

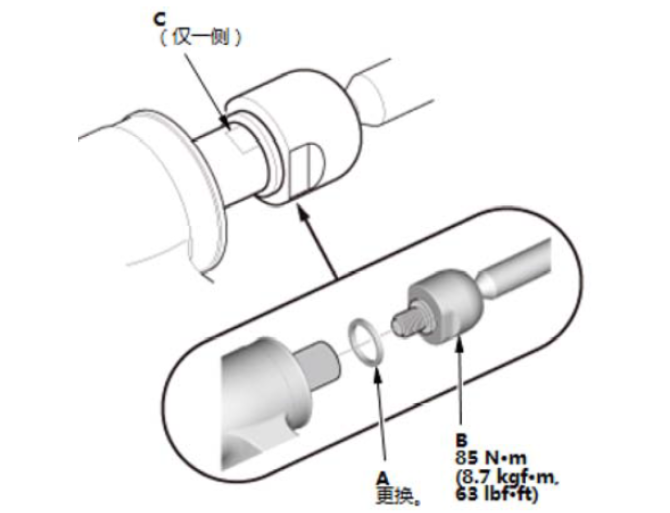

b.安装新的隔圈(A)。
c.用扳手拧紧齿条接头(B)。
注意！
- 拧紧两个齿条接头时，用扳手固定成形平面部分(C)(仅一侧)。
- 小心不要损坏齿条表面。

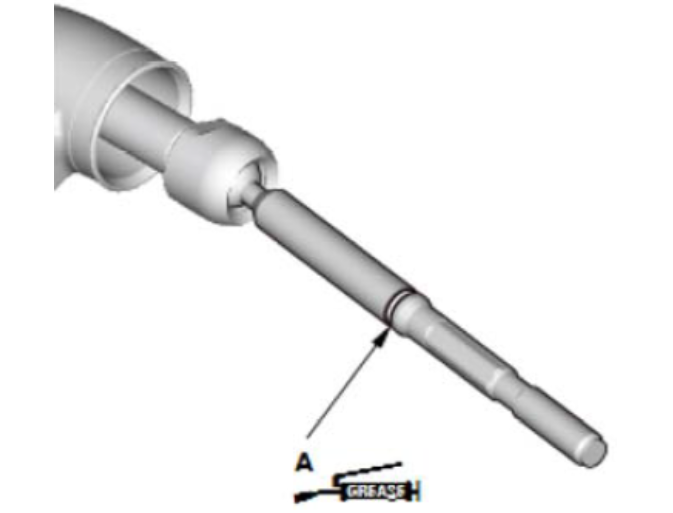

d.将多用途润滑脂涂抹到防尘罩凹槽(A)。
2. 齿条接头防尘罩 - 安装

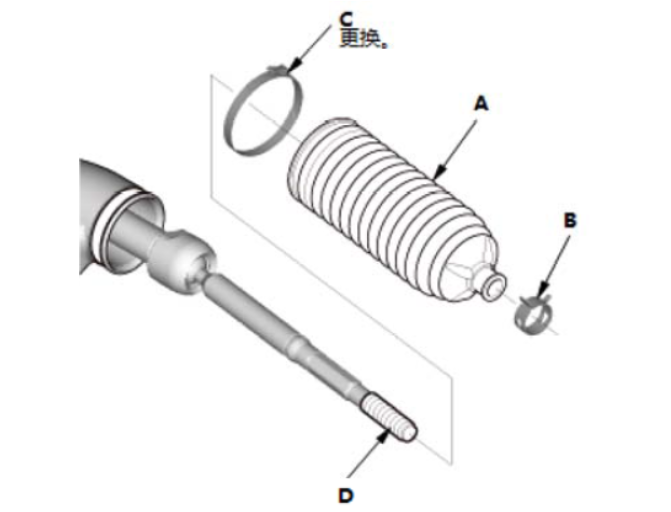

a.使用转向横拉杆卡扣(B)和新的防尘罩箍带(C)，安装齿条接头上的防尘罩(A)。
注意！
- 将防尘罩端部正确安装到壳体的安装凹槽内。
- 安装防尘罩后，清除齿条接头螺纹部分(D)上的润滑脂。

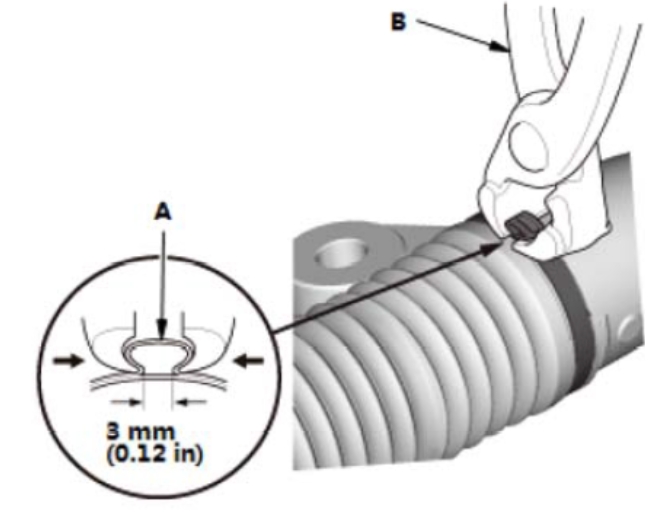

b.用市售钳子 Oetiker 1098 或同等工具(B)合拢防尘罩箍带的耳状部分(A)。
c.左右滑动齿条，确保防尘罩没有变形或扭曲。

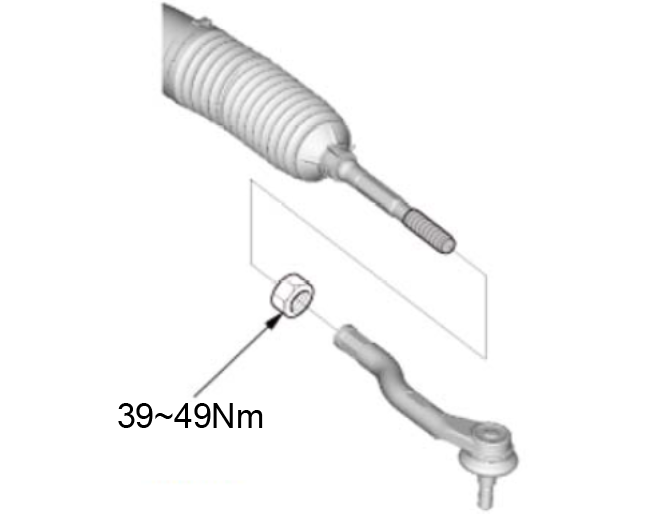

3. 转向横拉杆 - 安装
