暖风系统PTC的拆卸和安装
所需专用工具
拆卸
1.安全注意事项
a.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。
2.动力总成上护板 - 拆卸
3.12 V 蓄电池负极电缆 - 断开
a.检查确保车辆处于OFF(LOCK)模式。
b.使用10mm套筒拧松蓄电池负极接线柱螺母(A)，断开蓄电池负极电缆(B)。
注意！
- 对带电电器或带电电器周围部件进行维修保养作业前，都需要断开蓄电池负极电缆。
- 脱开蓄电池负极电缆后，负极电缆端头需要使用绝缘保护袋隔离，避免维修操作过程中，负极电缆端头误触蓄电池，造成电器件损坏或维修人员触电伤害。
4.动力总成下护板 - 拆卸
5.暖风系统冷却液 - 排空
6.暖风系统PTC高压线束 - 脱开

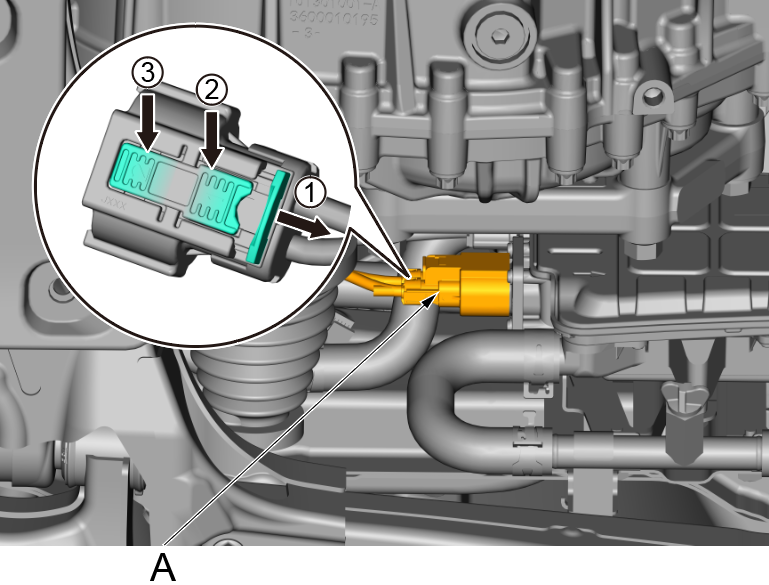

a.向后拨开锁止卡扣①，按压锁止卡②，脱开插接器直至插接器再次锁止，再次按住插接器锁止卡③，暖风加热器 PTC电缆插接器(A)。

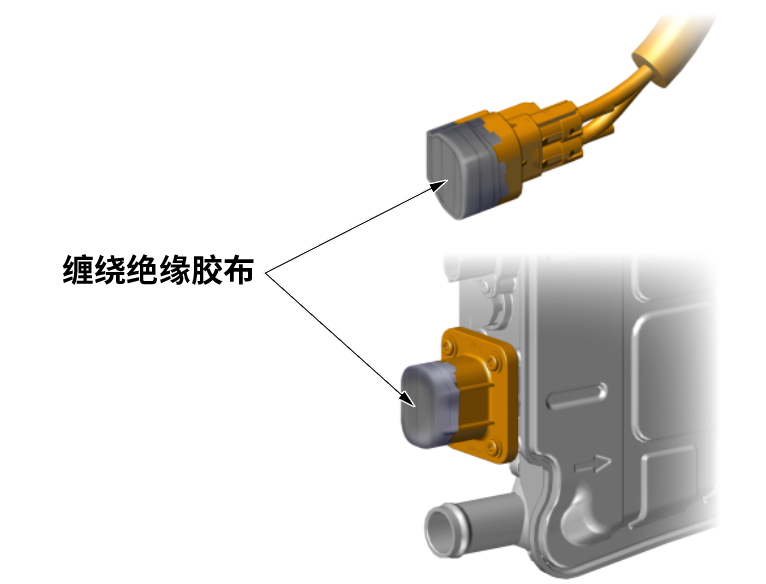

b.拆卸高压线束后，务必使用绝缘胶带分别缠绕高压接口的公插头及母插头，以防触电。
7.暖风系统PTC信号线束 - 脱开

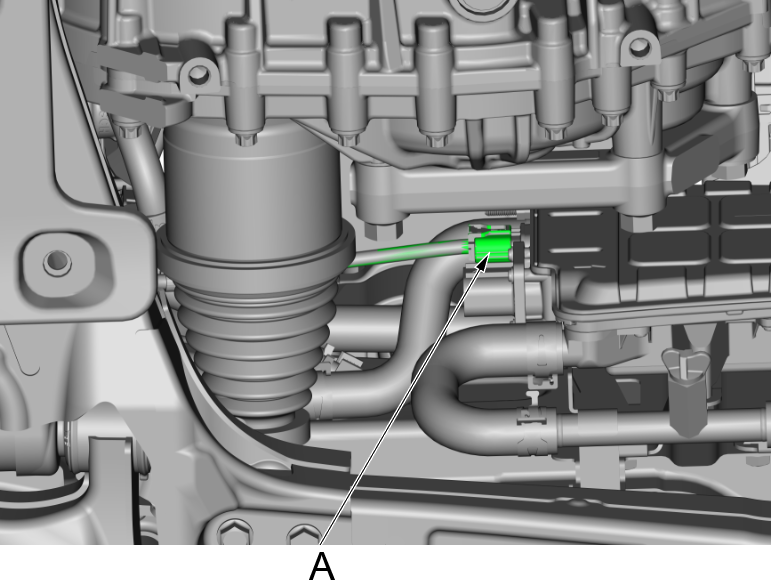

a.按住插接器锁止卡，脱开暖风加热器信号线束插接器(A)。
8.暖风系统PTC加热器水管 - 脱开
a.使用10mm套筒拆卸暖风加热PTC进水管支架固定螺栓(A)，脱开暖风加热PTC进水管支架(B)。

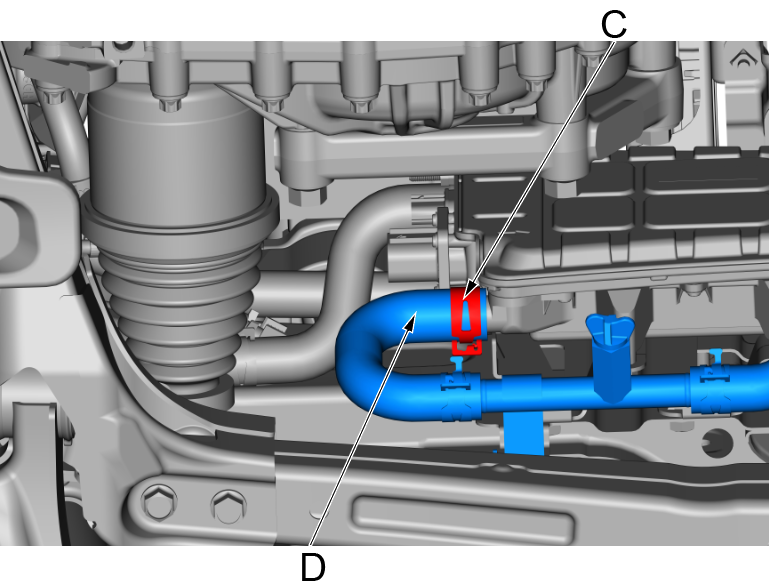

b.使用水管卡箍钳脱开暖风PTC进水管固定卡箍(C)，左右摇晃脱开暖风PTC进水管(D)。
注意！
- 脱开水管时需佩戴护目镜；
- 脱开水管时，可能会有冷却液溅出。
- 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
- 如有冷却液溅出，请及时用抹布擦拭干净。
- 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入

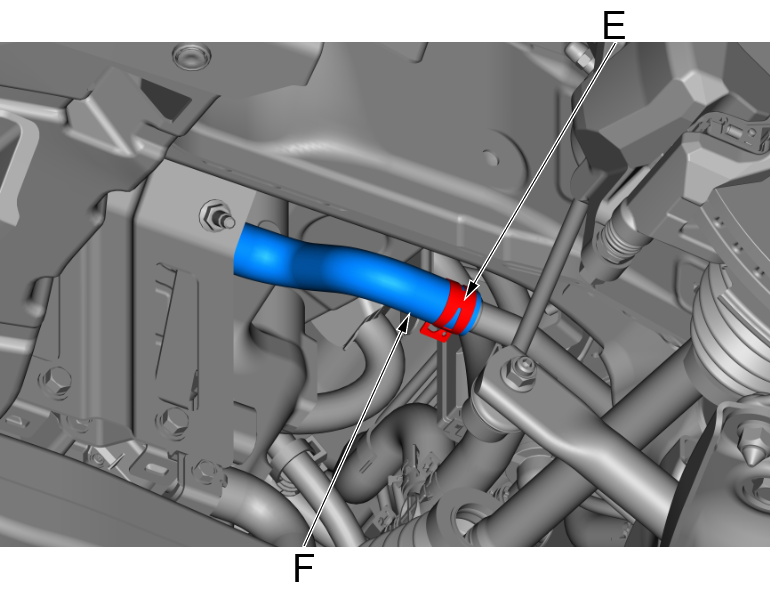

c.使用水管卡箍钳将水管固定卡箍(E)移出安装位置，脱开暖风加热PTC出水管(F)。
注意！
- 脱开水管时需佩戴护目镜；
- 脱开水管时，可能会有冷却液溅出。
- 如有冷却液飞溅到皮肤及眼睛上，及时用大量清水清洗，如果感到身体不适，请及时就医；
- 如有冷却液溅出，请及时用抹布擦拭干净。
- 脱开后用干净维修布片堵住连接管口，防止冷却液洒落及有异物进入
9.暖风加热器PTC带暖风加热器出水管 - 拆卸

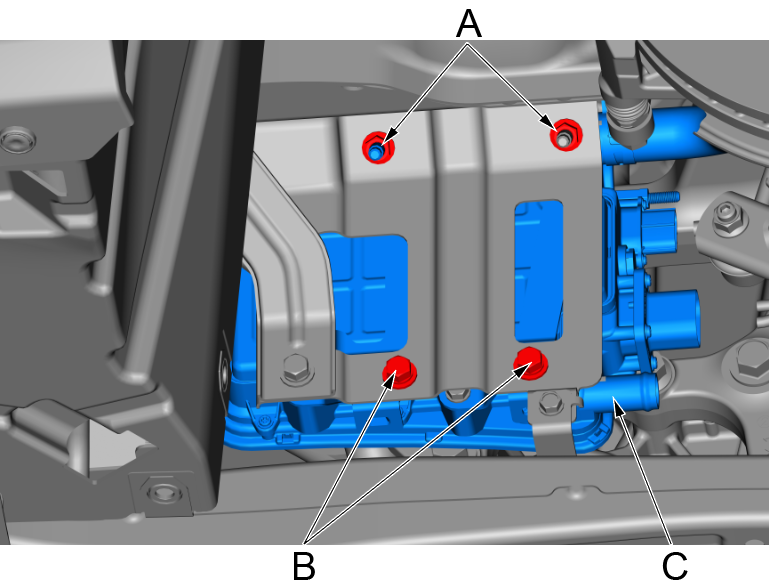

a.使用13mm套筒拆卸暖风PTC2个固定螺母(A)。
b.使用13mm套筒拆卸暖风PTC2个固定螺栓(B)。
c.取下暖风PTC带出水管总成(C)。
10.暖风加热器PTC出水管 - 拆卸
a.使用水管卡箍钳将水管固定卡箍(A)移出安装位置，脱开并取下暖风加热PTC出水管(B)。
11.暖风系统PTC加热器 - 拆卸

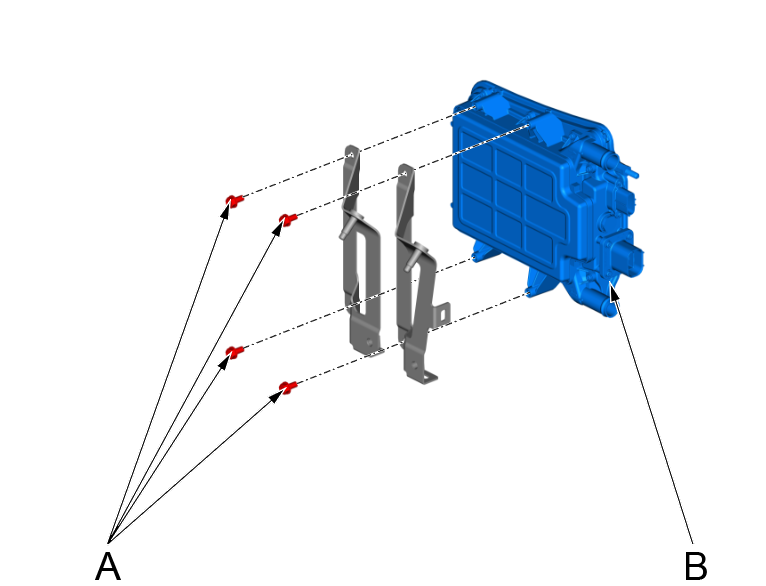

a.使用10mm套筒拆卸暖风PTC加热器4个固定螺栓(A)，取下暖风加热PTC加热器(B)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装部件。
注意！
- 安装完成后，加注厂家指定型号冷却液，参见冷却液加注。
- 安装完成后，检查水管接头处是否有渗漏现象。
- 安装完成后，连接诊断仪，检查是否存在故障码，若有，排除故障后并删除故障码。
- 安装完成后，检查暖风系统功能是否正常。
