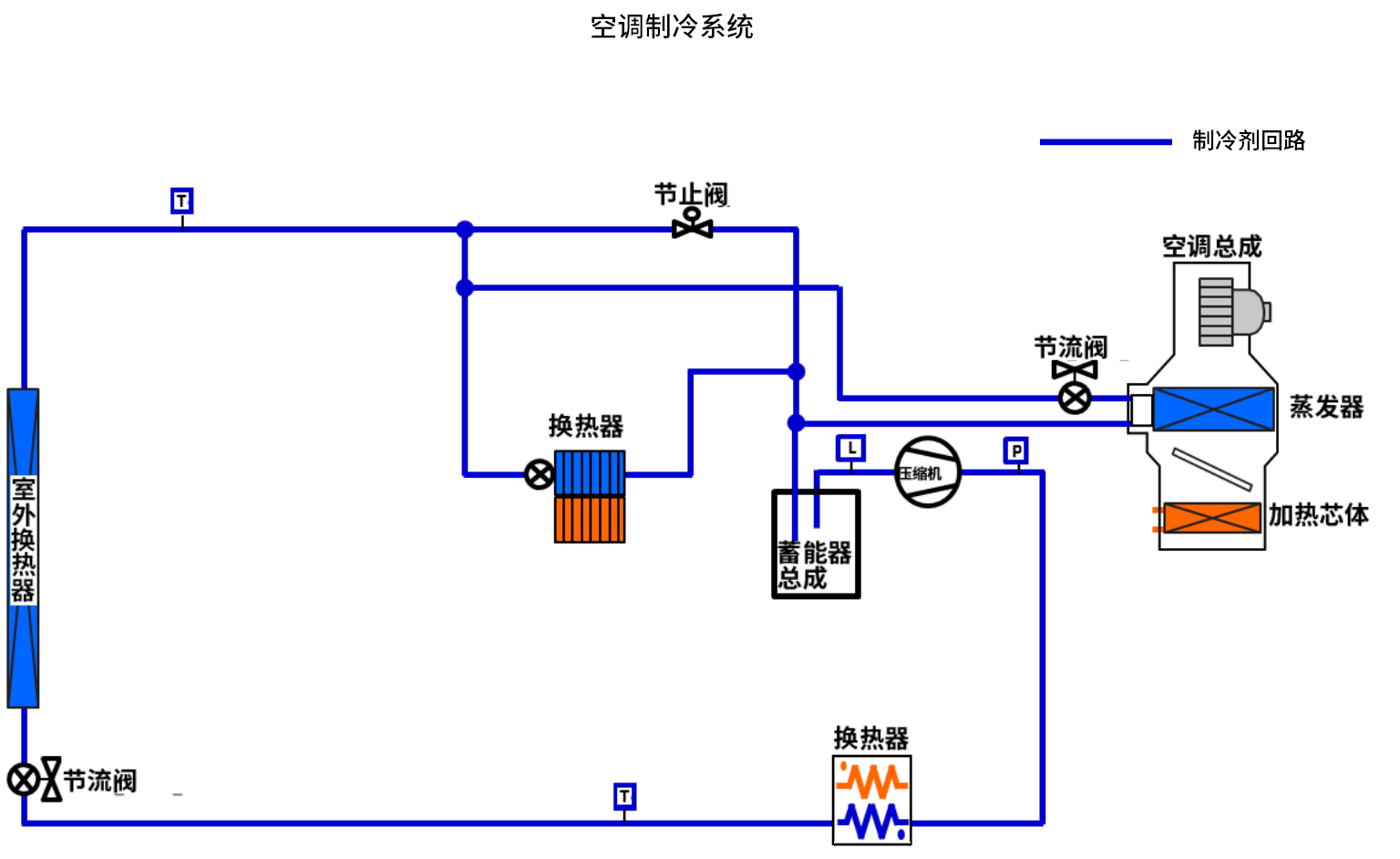

自动空调系统说明系统图

制冷模式

空调车制冷模式下，制冷过程由电动压缩机带动。电动压缩机将气态冷媒进行高压压缩，压缩后的高压高热液态制冷剂流入到室外换热器进行冷却，冷却的高压制冷剂流入到膨胀阀，膨胀阀将制冷剂雾化吸热蒸发,降低蒸发器周围空气温度,鼓风机将蒸发器周围冷气吹入车内，制冷剂再次进入电动压缩机循环以上过程。

制热模式

热泵空调制热工作原理与制冷模式相似，主要区别在于制冷剂的流向。电动压缩机对气态制冷剂进行高压压缩,高压高温液态冷媒流入车内换热器液化放热，将热量传递到空调冷却液回路，再经过加热PTC加热，最后鼓风机送风将加热芯体周围热量带入车内。液态制冷剂继续流经储液干燥器过滤杂质，膨胀阀将制冷剂雾化，车外换热器从车外吸热，将雾化制冷剂蒸发，气态制冷剂再次流入电动压缩机，经历以上循环过程。
