前碰撞传感器拆卸和安装

拆卸

电子动力系统部件位于该区域。电子动力系统是一个高压系统。在电子动力系统或系统附近工作前，必须熟悉该系统。进行修理或维修前，确保已阅读电子动力系统维修注意事项。

1.安全注意事项

1.仔细阅读并掌握电子动力系统维修注意事项后，才能进行下一步的操作。

2.12V蓄电池端子-断开

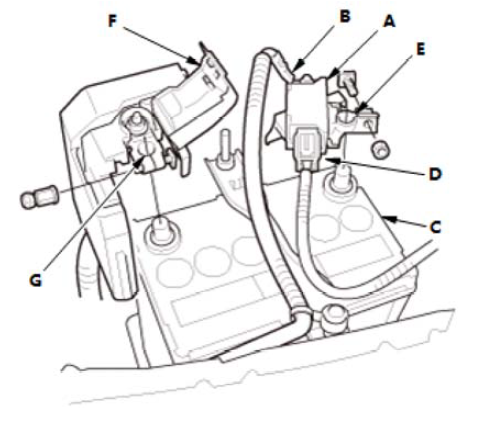

1.确保车辆处于OFF(LOCK)模式。 2.从12V蓄电池(C)上断开并隔离12V蓄电池传感器(A)的电缆(B)。 注意事项 始终先断开负极端。 拆除端子(E)时，不要拿着它，以保护12V蓄电池传感器连接器(D)。 不要从电缆断开12V蓄电池传感器。 3.打开盖(F)。 4.从12V蓄电池上断开正极端子(G)。 注意事项 12V蓄电池端子断开后需等待3分钟。

3.动力总成下护板-拆卸

4.动力总成右护板-拆卸

5.动力总成左护板-拆卸

6.暖风水泵支架-拆卸

7.前碰撞传感器-拆卸

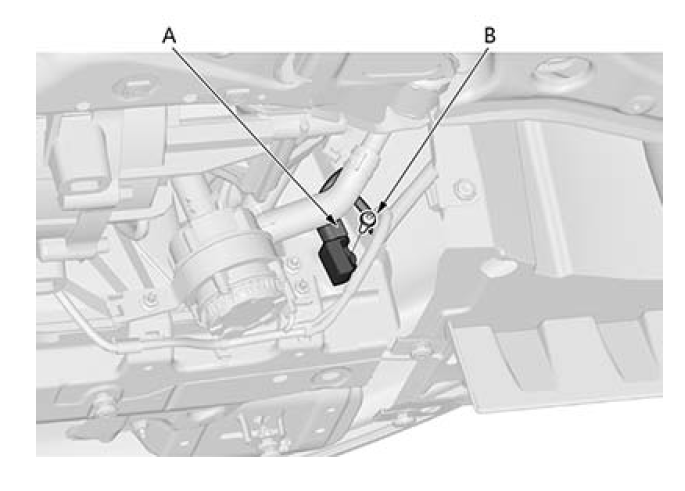

1.将锁止卡向后滑动，脱开前碰撞传感器插接器 (A)。 2.使用T30套筒扳手拆卸前碰撞传感器固定螺栓 (B)。 3.取下前碰撞传感器（C）。

安装

1.前碰撞传感器-安装

1.将前碰撞传感器安装到白车身上，使用T30套筒扳 手安装前碰撞传感器固定螺栓(B)，拧紧力矩为9±3 N•M。 2.安装前碰撞传感器插接器(A)。

2.暖风水泵支架-安装

3.动力总成左护板-安装

4.动力总成右护板-安装

5.动力总成下护板-安装

6.12V蓄电池端子-连接

注意事项 安装电机底盖前，确保SRS指示灯工作正常。

7.SRS操作-确认

1.执行12伏蓄电池端子重新连接程序，将车辆转为ON模式，检查并确认SRS指示灯点亮约6秒后熄灭。
