空气混合控制电机/模式控制电机/内循环控制电机测试

测试

SRS 部件位于模式控制电机和内循环控制电机附近。执行修理或维修前查看SRS 部件位置 和注意事项及程序。

注意事项 测试电机前，检查是否有气温控制 DTC。（带气温控制） 测试电机前，检查是否有 HVAC 控制 DTC。（不带气温控制）

1.接入电机的部件拆卸

拆卸部件	电机测试
	空气混合控制电机	模式控制电机	内循环控制电机
手套箱	[1]	[1]	[1]
乘客侧加热器管	[2]	―	―

注意事项 表格的数字显示了部件拆卸顺序。

2.插接器类型

下图详细说明了设计使用在该车上的电机插接器。

插接器的实际外观和结构可能因车型而异。

3.空气混合控制电机、模式控制电机和内循环控制电机 - 测试

1.进行必要检查时，断开连接器。

注意事项 若连接空气混合控制电机、乘客侧空气混合控制电机、模式控制电机和内循环控制电机至电源或搭铁不正确，将损坏部件。仔细遵循操作说明。

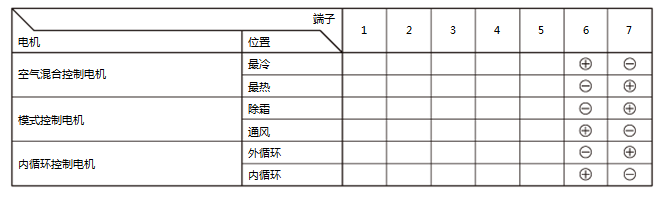

2.根据下表，通过连接蓄电池电源和搭铁至连接器，测试电机在各个方向上的运转情况。当电机平稳运转且停止时，立即断开蓄电池电源。

3.如果任一HVAC 控制电机在步骤2不运转，则将它拆下，然后检查控制连杆和风门是否平稳移动。

• 如果连杆和风门平稳移动，转至步骤4。
• 如果连杆或风门卡滞或受阻，则必要时进行修理。

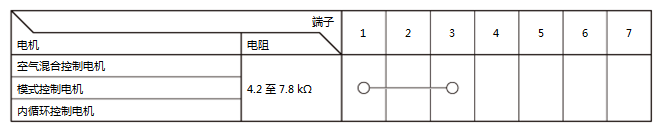

4.根据下表，测量端子之间的电阻。

5.重新连接步骤1 中拆下的连接器。
6.将车辆转至 ON 模式。

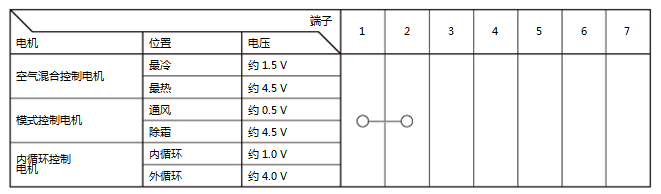

7.使用背部探针组件，根据表格，测量端子之间的电压。

8.如果电阻或电压读数中任一个与规定不符，更换故障电机。

4.所有拆下零件 - 安装

1.按照与拆卸相反的顺序安装零件。
