前照灯拆卸和安装

拆卸

1.安全注意事项

2.12V蓄电池端子-断开

3.前保险杠 - 拆卸

4.前保险杠侧空气面板 - 拆卸

  1.根据需要拆下前保险杠侧空气面板。

5.充电口罩盖侧撑条- 拆卸

6.前照灯总成 - 拆卸

1.按住插接器锁止夹，脱开前照灯插接器 （A）。



2.使用10mm套筒拆卸前照灯固定螺栓（B），取下前照灯带支架总成（C）。

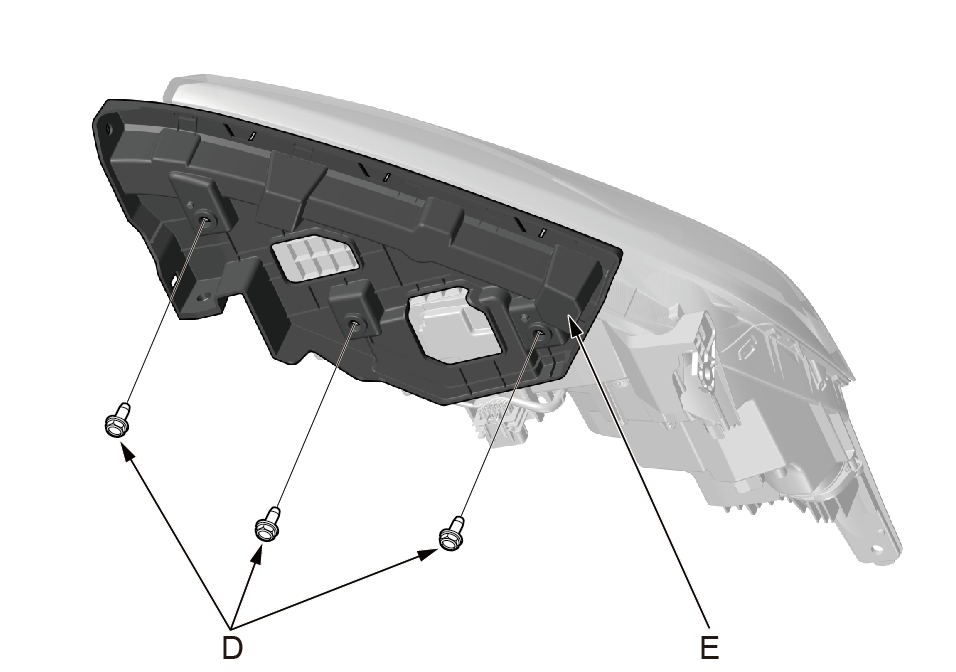

3.使用10mm套筒拆卸前照灯支架固定螺栓（D），取下前照灯支架（E）。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。

2.大灯- 调节



前照灯调节

调整

1.前照灯- 调整

前照灯调节前：

  • 确保轮胎压力合适。
  • 将车辆停在水平表面上。
  • 清空车辆。
  • 驾驶员或与他体重相同的人应坐在驾驶员座椅上（或使用等重物）。
  • 转动前照灯调平开关位于 0 位置。

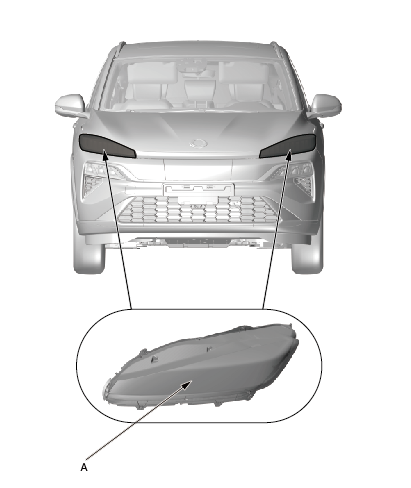

1.清洁外灯罩，以便能看到前照灯的中心 (A)。

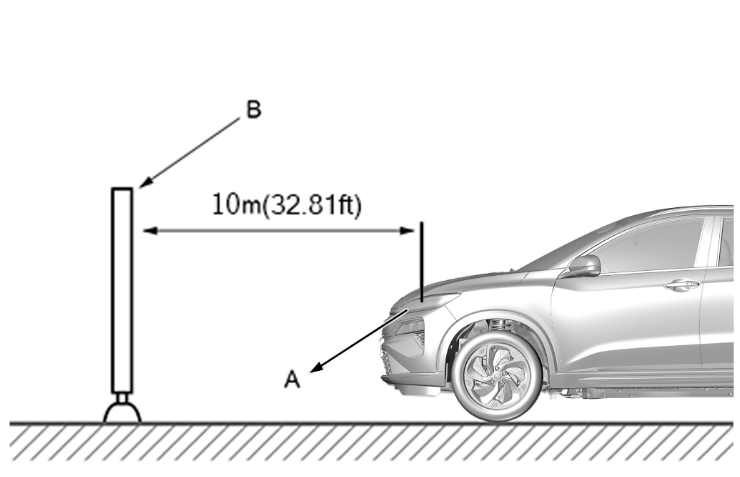

2.停下车辆，使将前照灯(A) 的中心标记离墙或屏幕(B) 10 m (32.81 ft)。

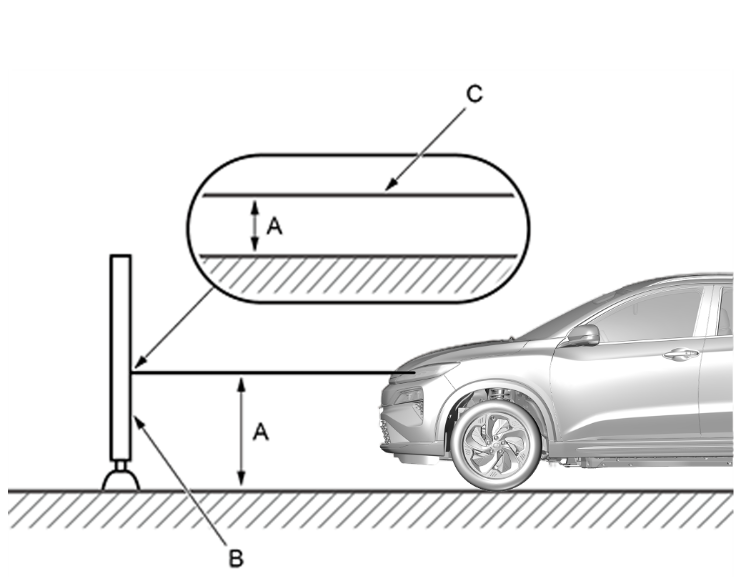

3.测量前照灯中心标记(A) 的高度，然后在墙面或屏幕 (B) 上用胶带在水平直线(C) 标出与前照灯相同的高度。

4.打开前照灯近光。

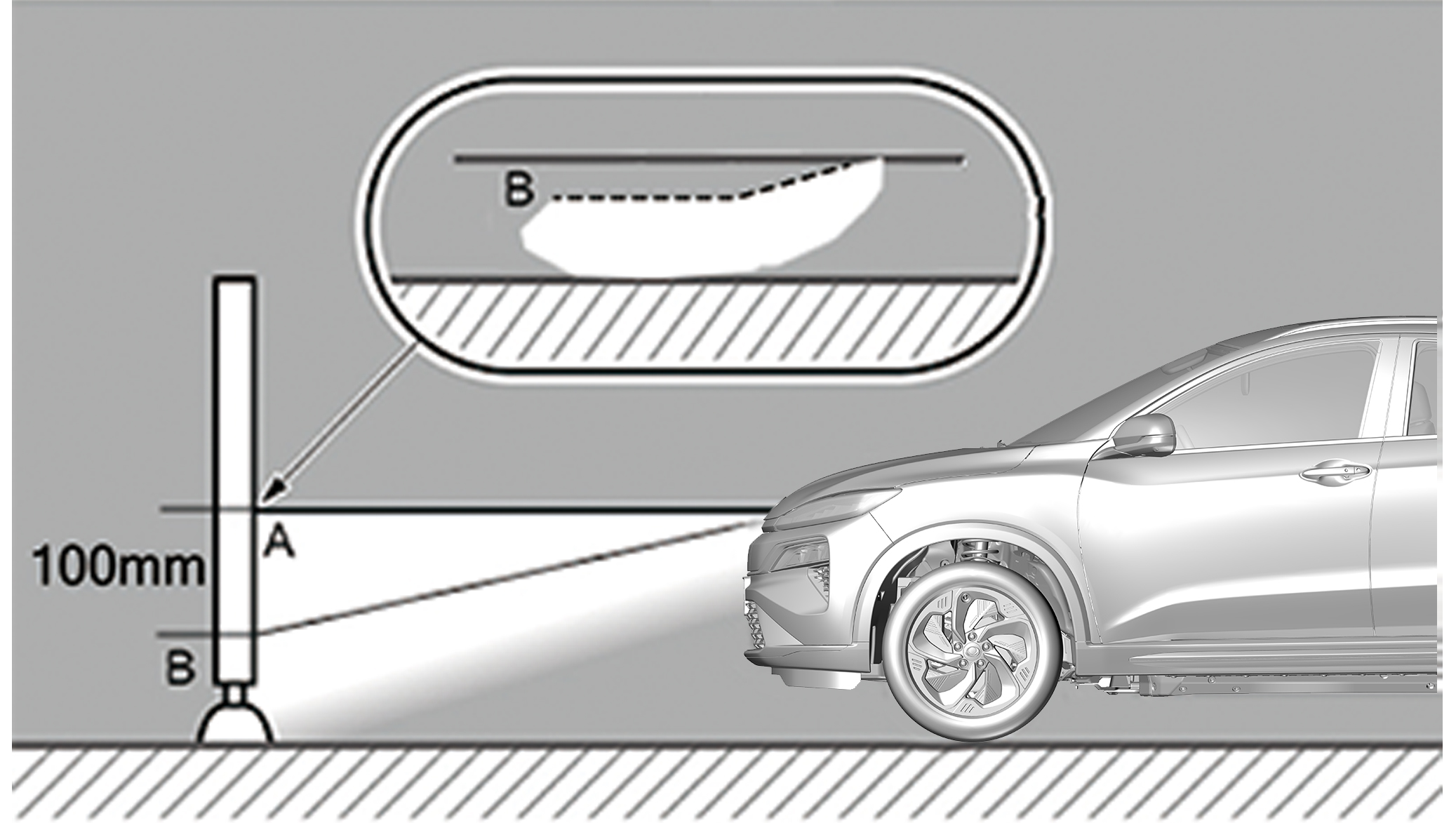

5.若要查看是否已正确调节前照灯，观察投射在墙或屏幕上的光束。前照灯的最上缘或“划线” （B）比（A）的高度低100mm。

注意事项

为帮助判定前照灯是否失调，用一块大纸板或同等品挡住一光束，并观察墙或屏幕上的另一光束。对另一前照灯重复此操作。
  6.如有必要调整，打开动力总成舱盖并通过转动调节器来调节前照灯以符合当地要求。

组合灯开关拆卸、安装和检测
注意事项

SRS 部件位于该区域。执行修理或维修前查看 SRS 部件位置和注意事项及程序。

拆卸

1.12V蓄电池端子 - 断开

2.转向柱盖- 拆卸

3.组合灯开关- 拆卸

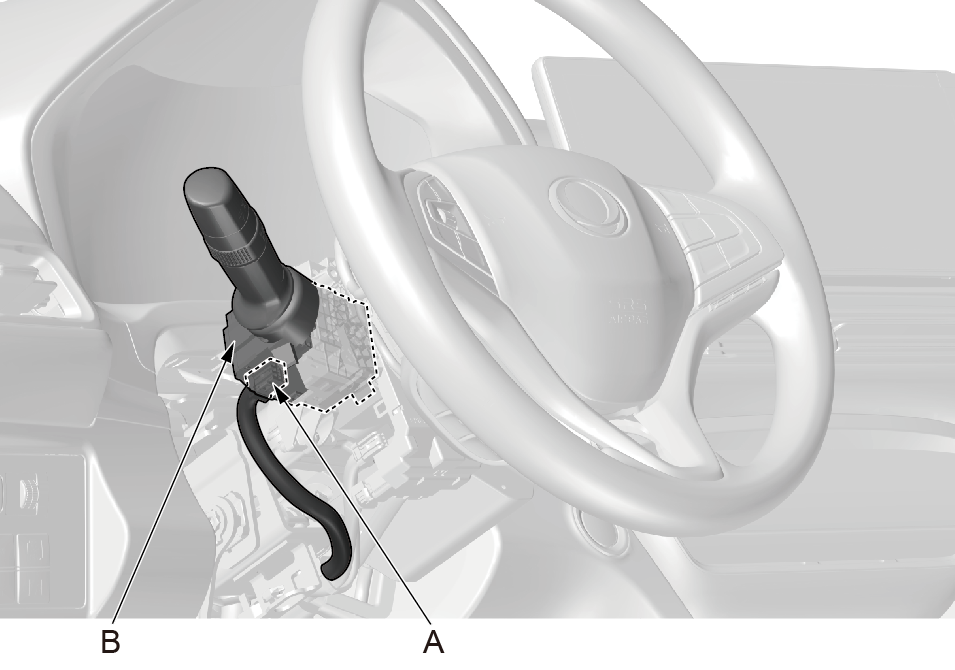

 1.脱开插接器（A）。
2.通过按下凸舌拆下组合灯开关（B）。

安装

1.所有拆下零件 - 安装

  1.按照与拆卸相反的顺序安装零件。

测试

1.组合灯开关- 测试

1.检查连接器端子，确保其接触良好。

  • 如果端子弯曲、松动或受到腐蚀，按需要对其进行修理。
  • 如果端子看起来正常，转至步骤2。

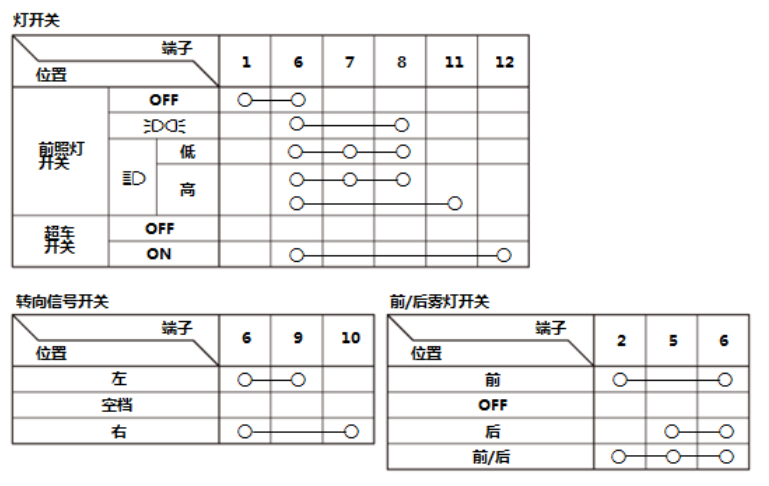

2.根据表中每个开关的位置，检查端子之间是否导通。
  3.如果导通情况与规定不符，则更换组合灯开关。
