后制动片检查
警告

经常吸入制动粉尘，无论是什么材料成份，都有可能危害健康。

  • 避免吸入粉尘颗粒。
  • 切勿使用空气软管或刷子清洁制动组件。使用合适的真空吸尘器。

1.车辆- 举升

2.后轮- 拆卸

3.制动片 - 检查

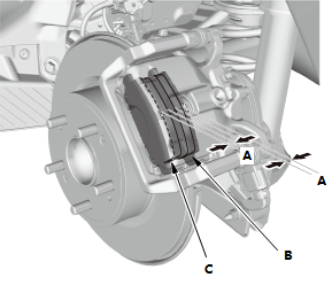

 1.检查内制动片 (B) 和外制动片 (C) 的厚度 (A) 。不包括底板厚度。
制动片厚度：

标准：        10.0 mm (0.394 in)

使用极限： 1.6 mm (0.063 in)

2.如果制动片任何部分的厚度小于使用极限，将制动片作为一个组件予以更换。

4.后轮- 安装

后制动衬片拆卸和安装
警告

经常吸入制动粉尘，无论是什么材料成份，都有可能危害健康。

  • 避免吸入粉尘颗粒。
  • 切勿使用空气软管或刷子清洁制动组件。使用合适的真空吸尘器。

拆卸

1.制动液 - 排空

  1.将某些制动液从主气缸储液罐排出。

2.车辆- 举升

3.后轮- 拆卸

4.制动钳活塞 - 回位（带HDS）

1.将车辆转为OFF (LOCK) 模式。
2.将HDS 连接到 DLC 上。
3.将车辆转为ON 模式。
4.确保 HDS 与车辆和电子驻车制动控制单元正常通信。如果不能进行通信，转至 DLC 电路故障排除。
5.使用 HDS 从BRAKE SYSTEM（制动系统）菜单中选择ELECTRIC PARKING BRAKE（电子驻车制动器），然后从ADJUSTMENT（调节）进入 BRAKE PAD MAINTENANCE MODE（制动片保养模式），并遵循屏幕提示。
注意事项
  • 具体操作指南参见HDS 的帮助菜单。
  • 将活塞移回制动钳中时，小心制动液可能从总泵储液罐中溢出。如果制动液接触到油漆表面，立刻用水清洗干净。

6.将车辆转为OFF (LOCK) 模式。

5.制动钳活塞 - 回位（不带HDS）

1.拆下电子驻车制动器作动器。

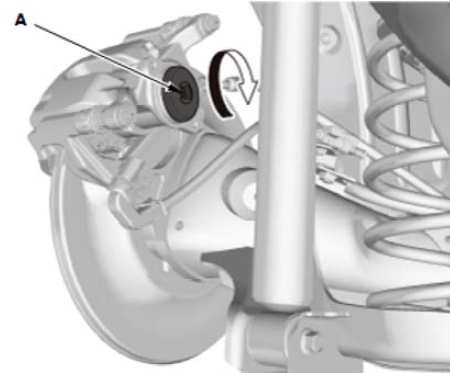

2.使用 M9旋具头顺时针旋转蜗杆轴(A) 360°。

3.确保松开了驻车制动。如果未松开，再次顺时针旋转蜗杆轴360°。

6.制动片 - 拆卸

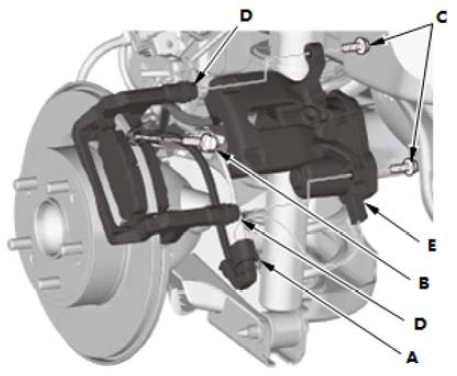

1.带HDS：断开连接器 (A) 。

注意事项

如果连接器锁止吐舌难以松开，则在按压释放吐舌前，按压连接器体。

2.拆下制动软管安装螺栓 (B) 。

3.用扳手固定住卡钳销 (D) ，拆下法兰螺栓 (C) 。

4.拆下制动卡钳体 (E) 。

注意事项
  • 不要扭曲制动软管，以免损坏。
  • 检查软管和销护套是否损坏和老化。

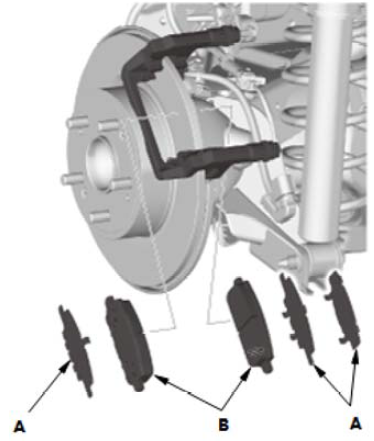

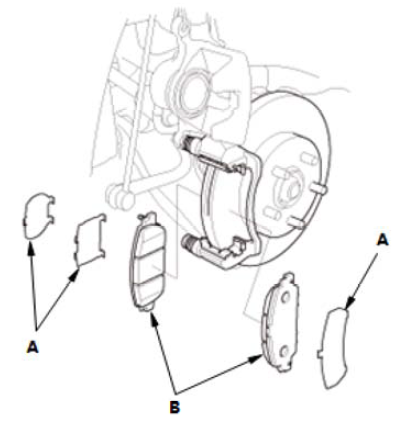

5.拆下衬片垫片 (A) 和制动衬片 (B) 。

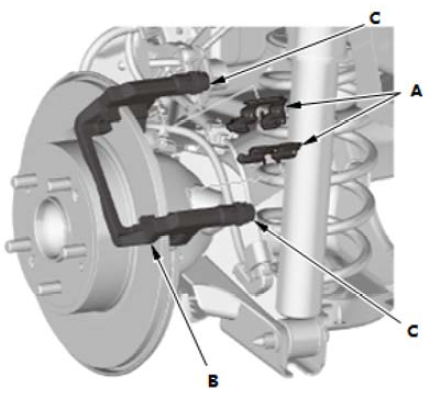

6.拆下上下制动片夹持器 (A) 。

7.彻底清洁制动卡钳托架 (B)；清除所有铁锈，并

检查是否有凹槽和裂纹。

8.确认制动卡钳销 (C) 能平稳移进和移出。如有必要，进行清洁和润滑。

7.制动片 - 检查

安装

警告

经常吸入制动粉尘，无论是什么材料成份，都有可能危害健康。

  • 避免吸入粉尘颗粒。
  • 切勿使用空气软管或刷子清洁制动组件。使用合适的真空吸尘器。

1.制动片 - 安装

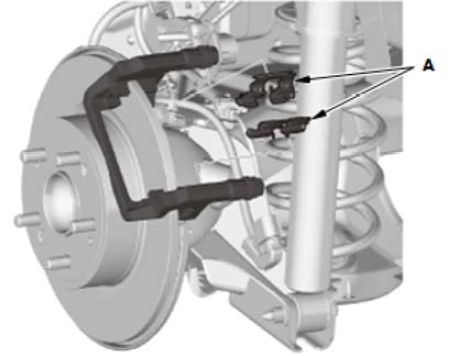

1.安装制动片夹持器 (A) 。
注意事项
  • 使用新的制动片进行更换，同样更换制动片夹持器。
  • 如果无需用新的制动片进行更换，则检查夹持器。如果夹持器不正常，则用新的进行更换。

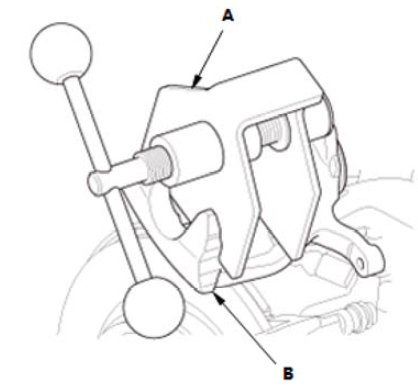

2.将制动卡钳活塞压缩工具 (A) 安装到制动卡钳体 (B) 上。
3.用制动卡钳活塞压缩工具将活塞按入。

注意事项

压下活塞时，小心制动液可能从总泵储液罐中溢出。如果制动液接触到油漆表面，立刻用水清洗干净。

4.拆下制动卡钳活塞压缩工具。

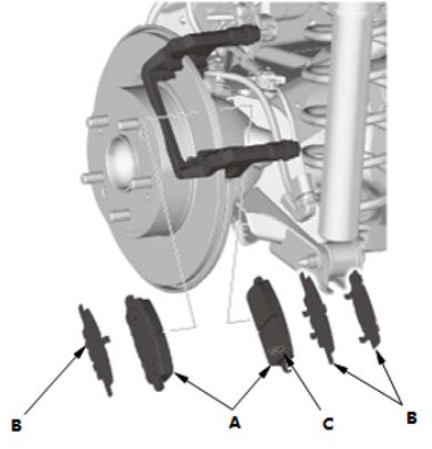

5.正确安装制动片 (A) 和垫片 (B) 。安装制动片，将磨损指示器 (C) 置于内下位置。

注意事项

如果使用旧的制动片，始终将其重新安装在原来位置，以免制动效率暂时丧失。

6.安装卡钳体 (A) 。

7.用扳手固定住制动卡钳销 (C)，安装法兰螺栓 (B)，并拧紧至规定力矩。

注意事项

小心不要损坏销护套。

8.安装制动软管安装螺栓 (D) 。

9.带HDS：连接连接器  (E) 。

2.制动片保养模式 - 完成（带HDS）



1.将车辆转为ON 模式。

2.使用 HDS 从BRAKE SYSTEM（制动系统）菜单中选择ELECTRIC PARKING BRAKE（电子驻车制动器），然后从ADJUSTMENT（调节）进入 BRAKE PAD MAINTENANCE MODE（制动片保养模式），并遵循屏幕提示。确保屏幕上出现THIS FUNCTION PROCEDURE IS FINISHED（此功能程序已完成），然后按下回车键。

注意事项

具体操作指南参见HDS 的帮助菜单。

3.将车辆转为OFF (LOCK) 模式。

3.电子驻车制动器作动器 - 安装（不带HDS）

4.后轮- 安装

5.驻车制动器-调节



1.将车辆转为ON 模式。

2.拉动电动驻车制动开关以施加驻车制动，然后踩下制动踏板并按下电动驻车制动开关以松开驻车制动器。

3.将车辆转为OFF (LOCK) 模式。

6.制动液 - 重新加注

  1.如有需要添加制动液。

后制动盘检查

1.车辆- 举升

2.后轮- 拆卸

3.制动片 - 拆卸

4.制动盘厚度和平行度 - 检查

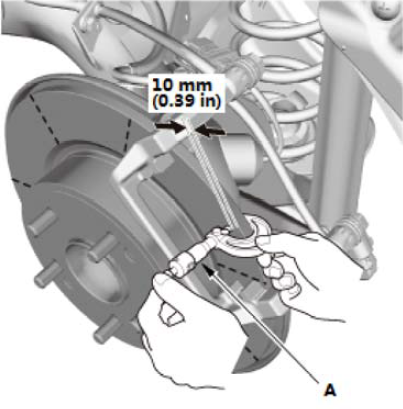

1.在制动盘上大约间隔 45 °、离制动盘外边缘10 mm 的八个点上，使用千分尺 (A) 测量制动盘的厚度。如果最小测量值小于最大表面修整极限，则更换制动盘。

制动盘厚度：

标准：                      9.0 mm (0.354 in)

最大表面修整极限： 8.0 mm (0.315 in)

制动盘平行度*： 最大 0.015 mm(0.00059 in)

*：这是厚度测量值的最大允许差值。

2.如果制动盘的平衡度超出了使用极限，则用市售车载制动器车床修整制动盘表面。

注意事项

如果制动盘超出表面修整极限，将其更换。

3.检查制动盘跳动量。

5.制动盘跳动量 - 检查

1.检查制动盘至车轮表面是否损坏和有裂纹。

2.彻底清洁制动盘，并清除所有铁锈。

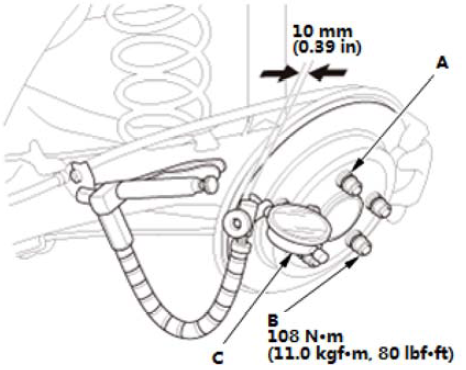

3.安装合适的平垫圈 (A) 和车轮螺母 (B)。

4.紧固车轮螺母至规定扭矩，使制动盘紧靠轮毂。

5.如图所示，顶着制动盘放置百分表 (C)。

6.离制动盘外边缘10 mm (0.39 in)的位置测量跳动量。

制动盘的跳动量：
使用极限： 0.04 mm(0.0016 in)

7.如果制动盘超出了使用极限，则用市售车载制动器车床修整制动盘表面。

最大表面修整极限：8.0 mm (0.315 in)

注意事项
  • 如果制动盘超出表面修整极限，将其更换。
  • 如果换上了新的制动盘，检查新制动盘的跳动量。如果新制动盘不合乎规格，则修整该制动盘。

6.制动片 - 安装

7.后轮- 安装

后制动盘拆卸和安装

拆卸

注意事项

使润滑脂远离制动盘和制动片。

1.车辆- 举升

2.后轮- 拆卸

3.驻车制动- 松开

4.后制动片 - 拆卸

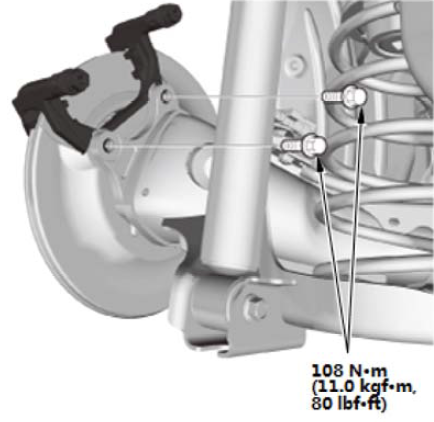

5.制动钳托架 - 拆卸

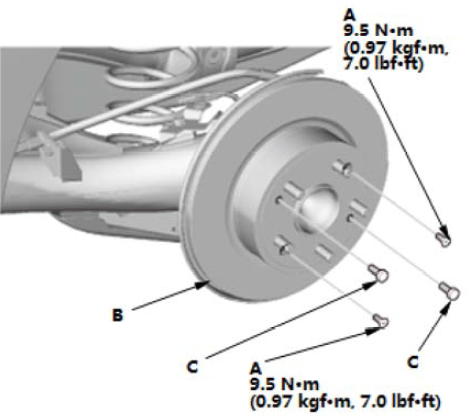

6.后制动盘- 拆卸

1.拆下制动盘平头螺钉 (A) 。

注意事项

部分车型的螺栓编号可能为1。

2.拆下制动盘 (B) 。

注意事项

如果制动盘卡在轮毂轴承单元上，将两个8 x 1.25mm 螺栓 (C) 拧入制动盘以将其推离轮毂轴承单元。将每个螺栓一次转动90°，以防止制动盘翘曲。

安装

1.所有拆下零件 - 安装



1.按照与拆卸相反的顺序安装制动盘。

注意事项

安装制动盘前，清洁前轮毂和制动盘内部的接合面。

2.后制动盘跳动量 - 检查

3.驻车制动器-调节



1.将车辆转为ON 模式。
2.拉动电动驻车制动开关以施加驻车制动，然后踩下制动踏板并按下电动驻车制动开关以松开驻车制动器。
3.将车辆转为OFF (LOCK) 模式。

后制动卡钳拆卸和安装

拆卸

注意事项

不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。

1.车辆- 举升

2.后轮- 拆卸

3.驻车制动- 松开

4.制动钳主体 - 拆卸


注意事项

拆卸后，塞住软管和接头的末端，以免制动液溅出。

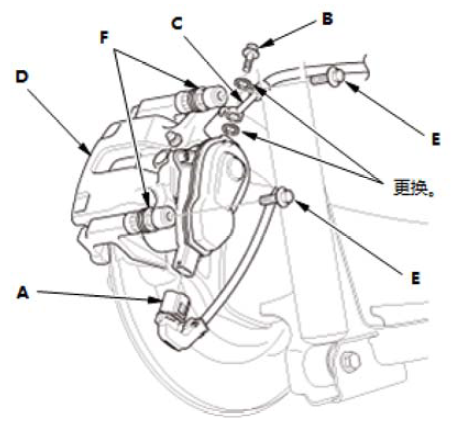

1.断开连接器  (A) 。
2.拆下箱体螺栓  (B) ，并将制动软管 (C) 从制动卡钳体 (D) 上断开。
3.用扳手固定住卡钳销 (F) ，拆下法兰螺栓  (E) 。
4.拆下制动卡钳体。

5.制动片 - 拆卸

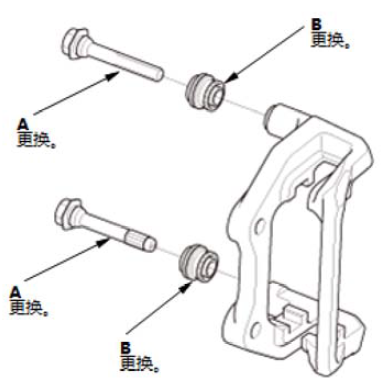

6.卡钳插销和插销防尘罩- 拆卸



1.拆下卡钳销 (A) 。

注意事项

上下卡钳销是不同的。在安装过程中，确保卡钳销在合适的位置。

2.拆下销防尘罩 (B) 。

安装

注意事项

不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。

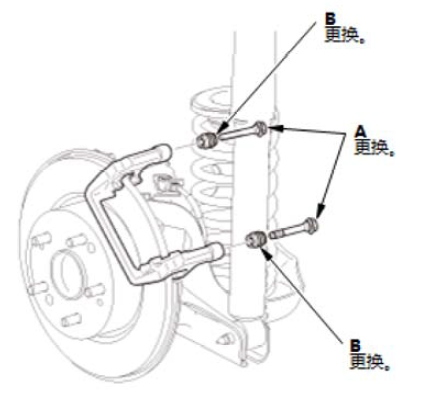

1.卡钳销和销护套 - 安装

1.在制动钳销 (A) 上涂抹约0.5 g (0.018 oz) 润滑脂。

注意事项

使用制动钳套件附带的推荐润滑脂。



2.安装新的制动钳销和新的销护套 (B) 。

注意事项
  • 确保制动钳销安装正确。上制动钳销和下制动钳销不同。如果这些制动钳销安装在错误的位置，将导致振动、制动片磨损不均或磨损过快，并可能使轮胎磨损不均。
  • 确保将销护套正确安装在制动钳销的凹槽 (C) 和制动钳体的凹槽 (D) 中。
  • 排出销护套中的空气。

2. 制动片 - 安装

3.制动卡钳体 - 安装

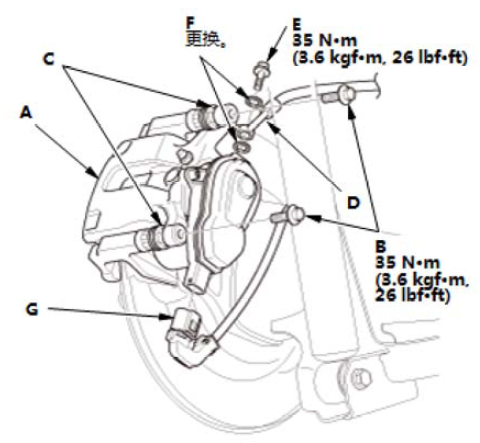

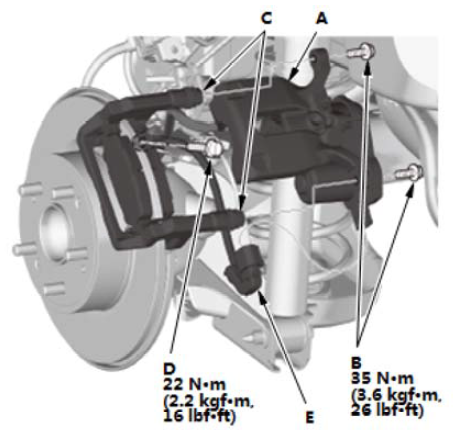

1.安装卡钳体 (A) 。

2.用扳手固定住制动卡钳销 (C) ，安装法兰螺栓 (B) ，并拧紧至规定力矩。

注意事项

小心不要损坏销护套。

3.用箱体螺栓 (E) 和新的密封垫圈 (F) 将制动软管 (D) 连接到卡钳体。

4.连接连接器 (G) 。

4.制动系统- 放气

5.制动软管和管路 - 检查


注意事项
  • 检查软管和管路接头或连接部分是否泄漏，必要时重新拧紧。
  • 检查制动软管有无干扰和扭曲。

6.后轮- 安装

7.驻车制动器-调节



1.将车辆转为ON 模式。

2.拉动电动驻车制动开关以施加驻车制动，然后踩下制动踏板并按下电动驻车制动开关以松开驻车制动器。

3.将车辆转为OFF (LOCK) 模式。

后制动卡钳大修

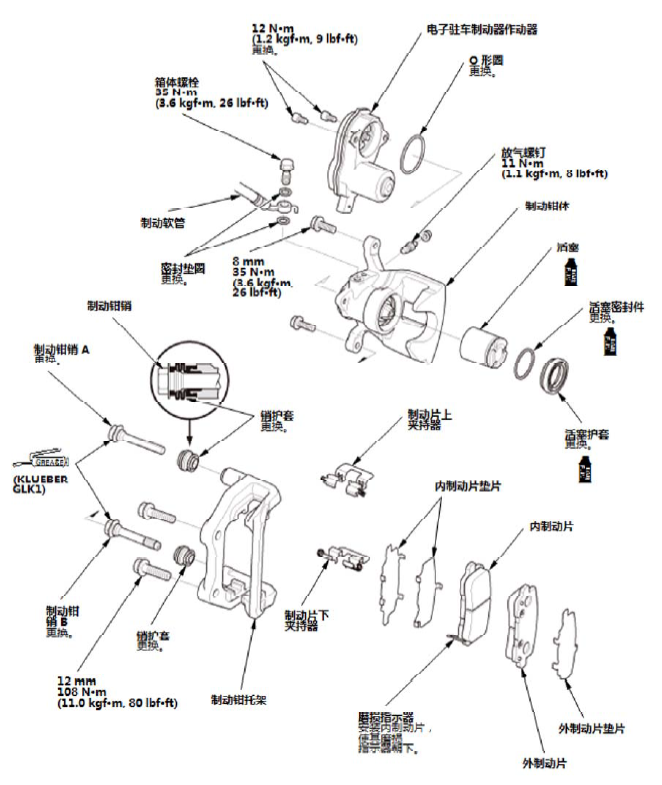

分解图

拆解

警告

经常吸入制动器中的粉尘，不管其材料成分如何，都会损害健康。

  • 避免吸入粉尘颗粒。
  • 不要使用压缩空气软管或刷子清洁制动器总成。使用合适的真空吸尘器。
注意事项
  • 不要将制动液溅到车辆上；否则可能损坏油漆。如果制动液接触到油漆，立即用水清洗干净。
  • 用制动器清洁剂清洗所有零件并风干；用压缩空气吹干所有通道。
  • 确保无污物或其他异物进入制动液。
  • 确保制动盘或制动片上没有润滑脂或机油。
  • 不要重复使用排出的制动液。仅使用新开启容器中新的本田 DOT 3 或 DOT 4 制动液。使用非本田制动液会导致腐蚀和系统寿命缩短。
  • 在本程序中，根据需要参考分解图。

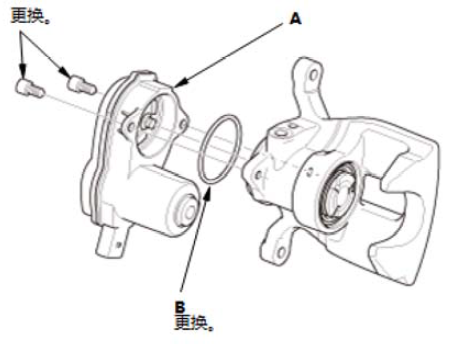

1.电子驻车制动器作动器 - 拆卸

1.拆下电子驻车制动器作动器  (A) 。

2.拆下 O 形圈  (B) 。

2.制动钳- 拆解

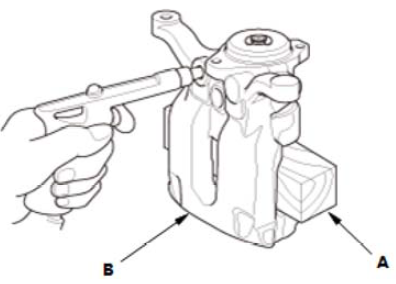

1.如图所示在制动钳体 (B) 中放置木块 (A) 或几块抹布。

2.用压缩空气逐渐吹干活塞，并且将活塞从制动钳体上拆下。

注意事项

向制动液活塞口通气时，不要把手放入制动钳体内，否则可能会受伤。

3.拆下活塞护套  (A) 。

4.拆下活塞密封件  (B) 。

注意事项

小心不要让工具损坏油缸壁的内表面。

3.卡钳销和销防尘罩- 拆卸

1.拆下卡钳销 (A) 。
注意事项

上下制动钳销是不同的。在安装过程中，确保制动钳销在合适的位置。

2.拆下销防尘罩 (B) 。

重新组装

警告

经常吸入制动器中的粉尘，不管其材料成分如何，都会损害健康。

  • 避免吸入粉尘颗粒。
  • 不要使用压缩空气软管或刷子清洁制动器总成。使用合适的真空吸尘器。
注意事项
  • 不要将制动液溅到车辆上；否则可能损坏油漆。如果制动液接触到油漆，立即用水清洗干净。
  • 在制动液中清洁所有零件并风干；用压缩空气吹干所有通道。
  • 重新组装前，检查并确认所有零件上没有灰尘和其它异物。
  • 确保无污物或其他异物进入制动液。
  • 确保制动盘或制动片上没有润滑脂或机油。
  • 不要重复使用排出的制动液。仅使用新开启容器中纯正干净的本田 DOT 3 或 DOT 4 制动液。使用非本田 DOT 3 或 DOT 4 制动液会导致腐蚀和系统寿命缩短。
  • 在后制动卡钳组件中使用推荐的润滑脂。
  • 安装制动卡钳后，检查制动软管和管路是否泄漏、干涉和扭结。
  • 在本程序中，根据需要参考分解图。

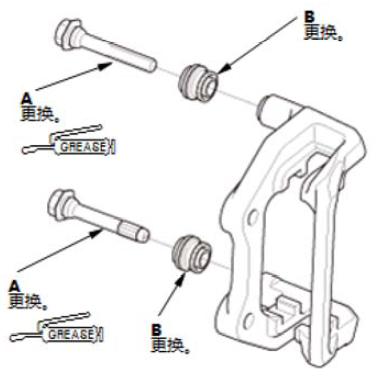

1.卡钳销和销护套 - 安装



1.涂抹约0.5 g (0.018 oz) 的润滑脂至卡钳销  (A) 。

注意事项

推荐使用制动卡钳组件配套的润滑脂。

2.安装新的卡钳销和新的销护套 (B) 。

注意事项
  • 确保卡钳销安装正确。上卡钳销和下卡钳销不同。如果这些卡钳销安装在错误的位置，将导致振动、制动片磨损不均或磨损过快，并可能使轮胎磨损不均。
  • 确保销护套正确定位到卡钳销的凹槽和卡钳体的凹槽。
  • 去除销护套内的空气。

2.制动钳- 重新组装

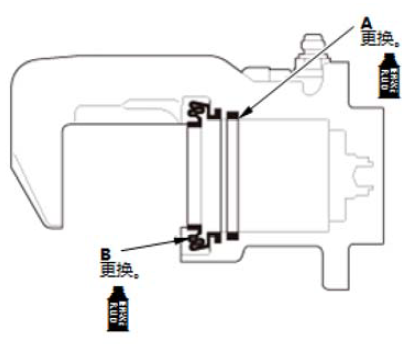

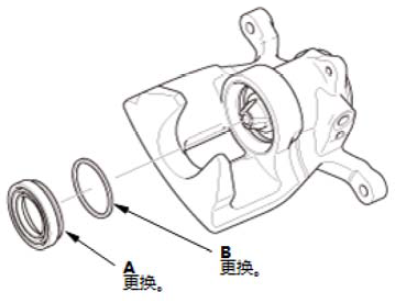

1.在新的活塞密封件 (A) 上涂抹制动液。

2.安装活塞件。

3.在新的活塞护套 (B) 上涂抹制动液。

4.安装活塞护套。

5.在活塞外表面涂抹制动液，然后使活塞就位于制动卡钳体上。

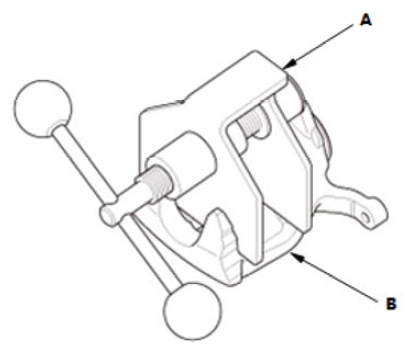

6.将市售制动卡钳活塞压缩工具 (A) 安装到制动卡钳体 (B) 上。

7.用制动卡钳活塞压缩工具将活塞按入。

注意事项
  • 确保活塞护套正确地放置到活塞的凹槽中。
  • 不要对角压下活塞，也不要强行压下活塞。
  • 压下活塞时，小心不要损坏活塞护套。

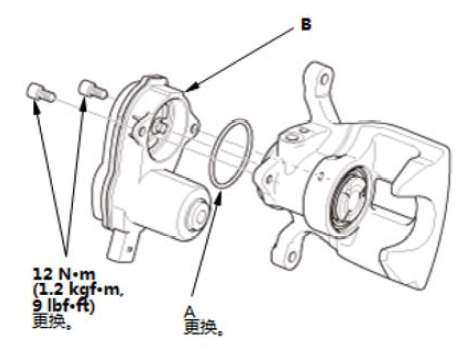

8.安装新的 O 形圈 (A) 至电子驻车制动执行器 (B) 。

9.安装电子驻车制动执行器。

注意事项

安装执行器时，安装前确认接合面和 O 形圈上没有异物。
