前转向节、轮毂、车轮轴承拆卸和安装
所需专用工具
拆卸
1.车辆 - 举升
2.前轮 - 拆卸

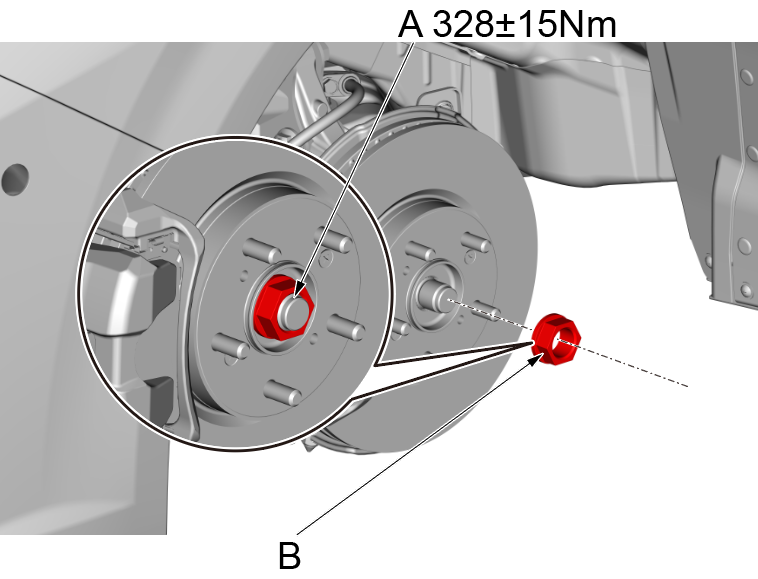

3.转动轴主轴螺母 - 拆卸
a.撬起主轴螺母上的圆桩(A)。
b.用36mm套筒拆下主轴螺母 (B) 。
4.拉杆球头 - 拆卸

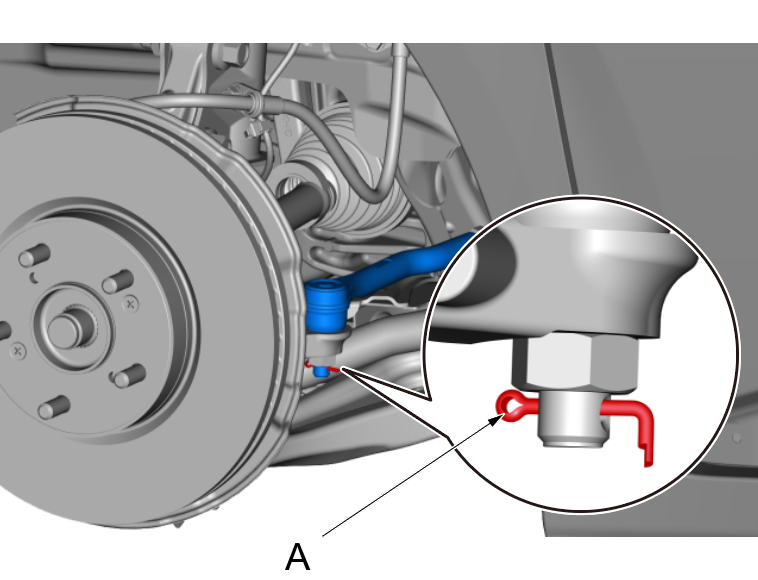

a.用尖嘴钳拆下卡销(A)。
注意！
- 安装时，紧固新的固定螺母后，如图所示安装卡销。

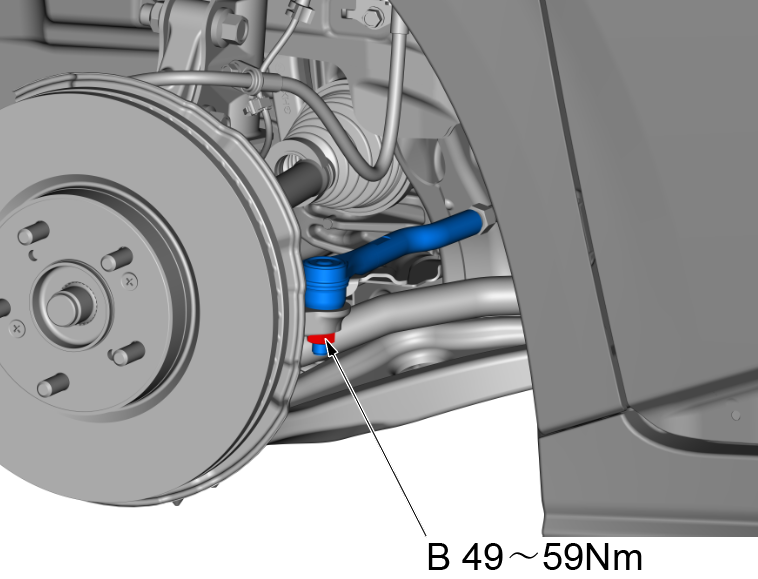

b.用19mm扳手拆卸拉杆球头与转向节固定螺母(B)。

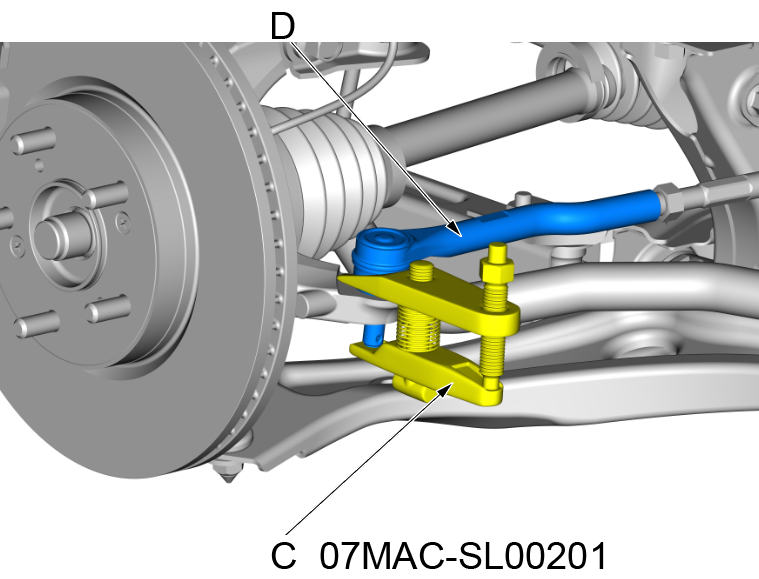

c.用球节拆卸工具(C)07MAC-SL00201将横拉杆球节(D）从转向节上脱开。
5.下臂球节 - 拆卸

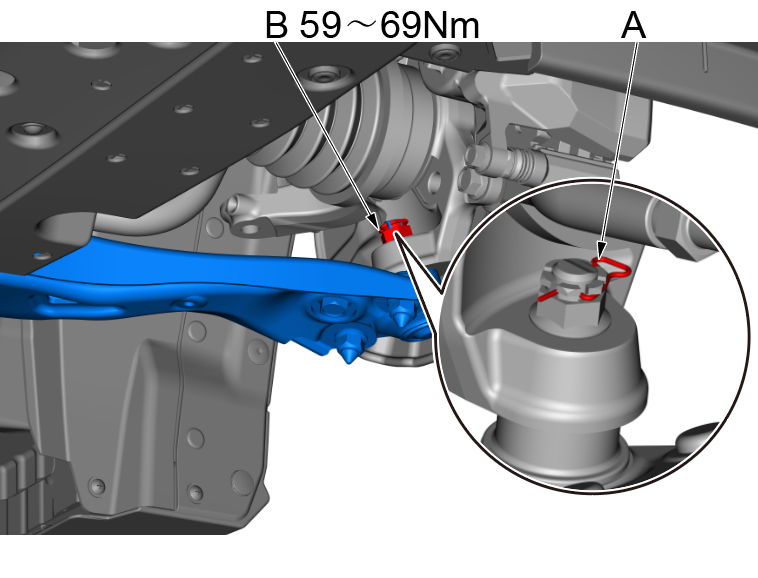

a.拆下锁销(A)。
b.用19mm扳手拆下槽顶螺母 (B)。
注意！
- 安装过程中，拧紧新的槽顶螺母后，如图所示安装锁销。
- 重新装配过程中，使用新的槽顶螺母。

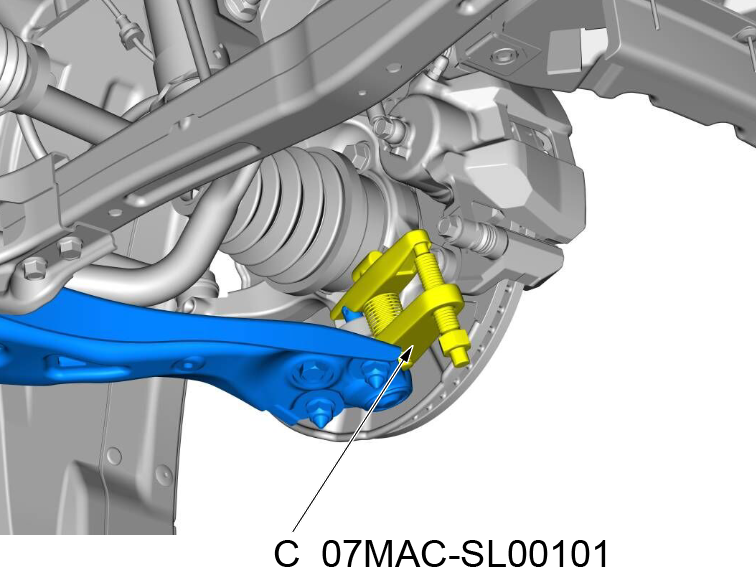

c.将球销拆卸工具（C）07MAC-SL00101置于安装平面，使用套筒工具拧紧工具固定螺栓直至下臂球节脱开。
6.转速传感器 - 拆卸

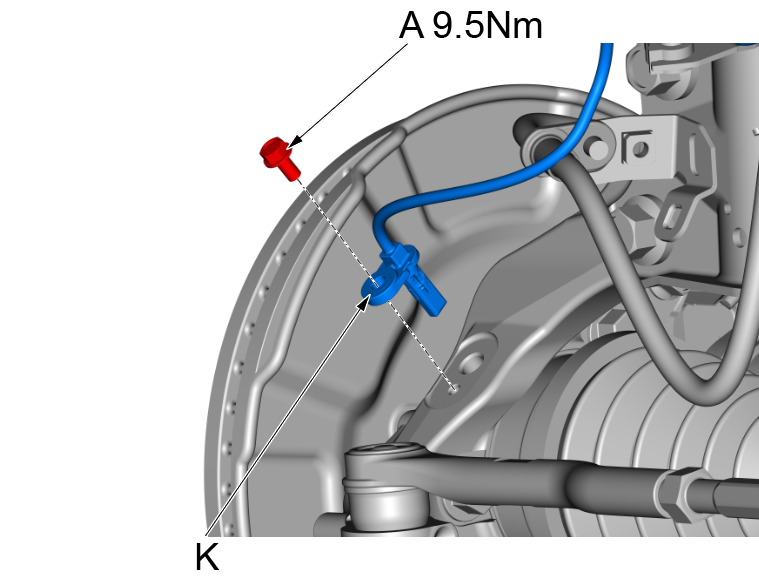

a.用10mm套筒拆卸转速传感器固定螺栓(A) (M6×16)，脱开转速传感器(B)。
7.制动卡钳 - 拆卸
a.用17mm套筒拆卸制动卡钳固定螺栓(A)(M12×32)。
b.脱开制动卡钳(B)。
c.将制动卡钳用铁丝挂在车身上。
8.制动盘 - 拆卸

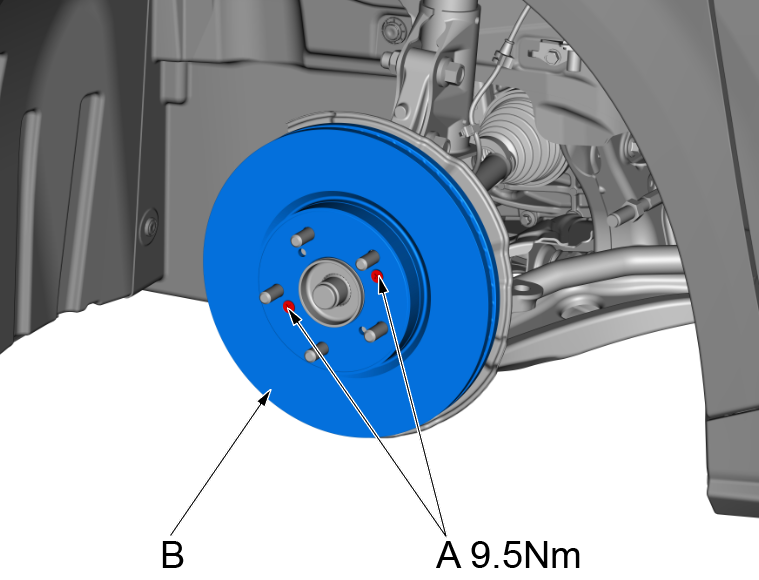

a.用十字起拆卸制动盘的固定螺钉(A)。
b.取下前制动盘(B)。
9.轮毂轴承 - 拆卸

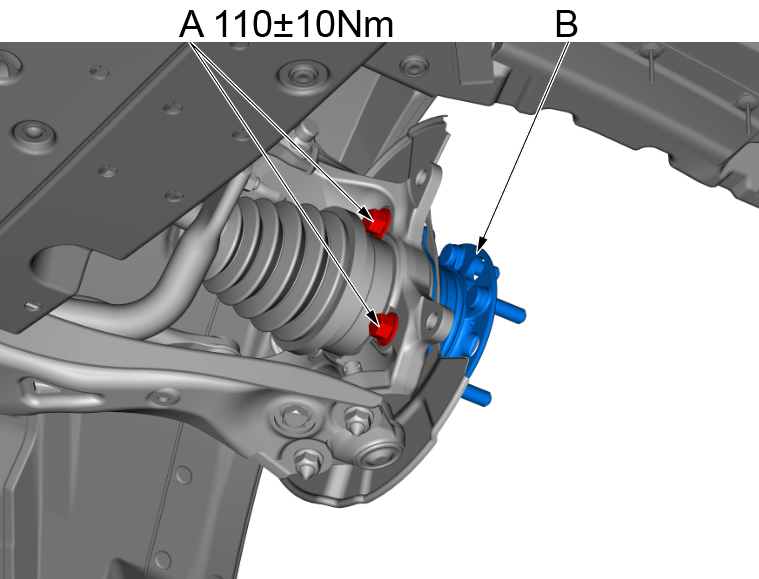

a.用17mm套筒拆卸前轮毂轴承固定螺栓(A)(M14×42)，共3个固定螺栓。
b.取下前轮毂轴承总成(B)。
10.转向节 - 拆卸

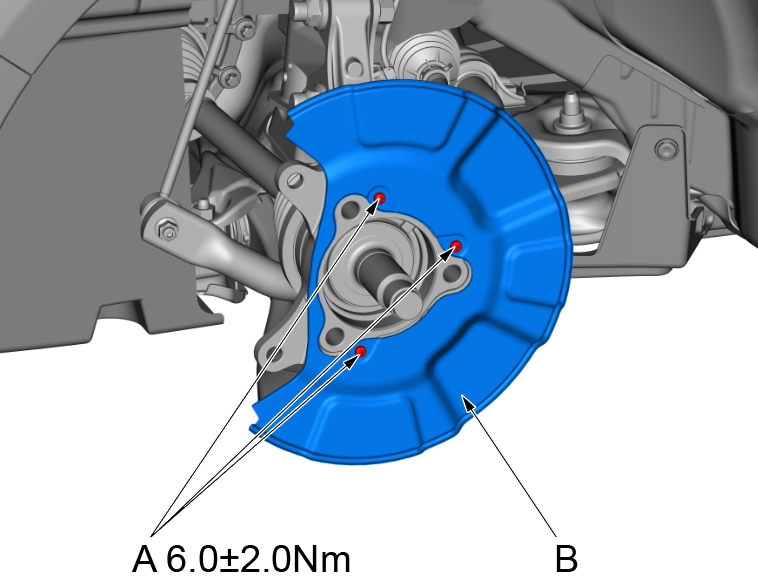

a.用十字起拆卸前制动盘防护罩固定螺栓(A)（M6×12）。
b.取下前制动盘防护罩(B)。

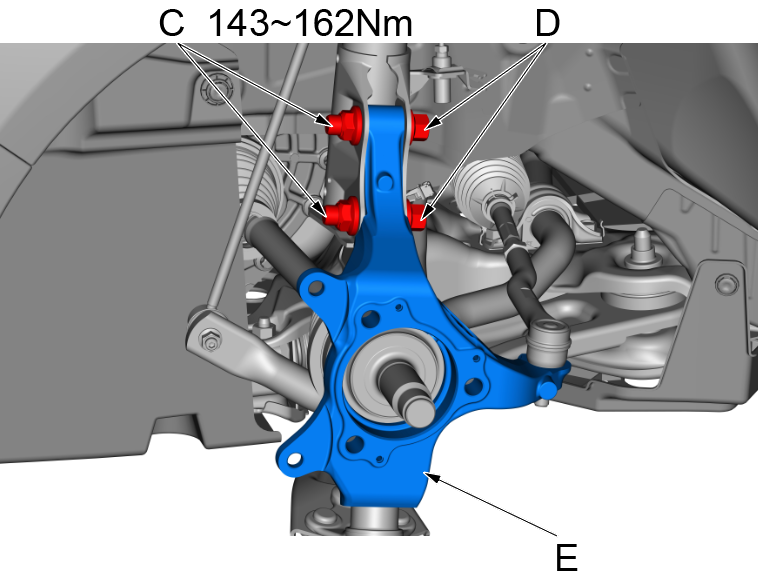

c.用19mm扳手止动减震器固定螺栓(D)（M16×62），并用22mm长套筒拆卸减震器固定螺母(C)。
d.取下转向节(E)。
安装
1.所有拆下的零件 - 安装
a.按照与拆卸相反的顺序安装转向节和轮毂轴承，并注意以下事项：
注意！
- 连接转向节时，小心不要损坏球节护罩。
- 连接球节前，除去球节销的螺纹部分和锥形部分、球节连接孔、槽顶螺母的螺纹部分和接合面上的油脂。
- 紧固槽顶螺母至规定的最小扭矩，然后紧固槽顶螺母使槽刚好与球节销孔对准。不要用松动槽顶螺母使其对准的方法。
- 安装芯轴螺母前，在螺母的接合面上涂抹少量的发动机机油。紧固后，使用冲子将芯轴螺母轴肩顶住驱动轴。
2.车轮定位 - 检查
a.安装完成后，应进行路试，确认底盘无异响。
