后轴臂拆卸和安装
拆卸
1.车辆 - 举升
2.后轮 - 拆卸
3.驻车制动 - 松开
4.轮毂轴承单元 - 拆卸
5.制动软管 - 拆卸

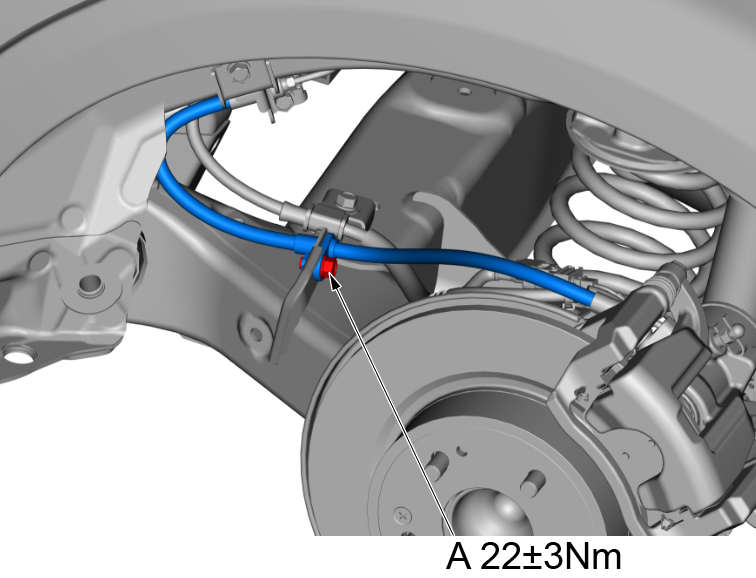

a.用10mm套筒拆下法兰螺栓(A)。
6.线束安装螺栓 - 拆卸

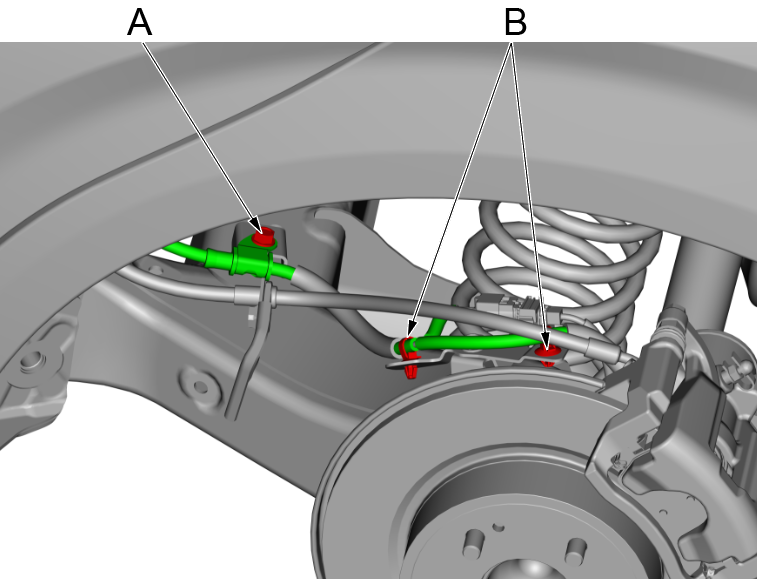

a.用10mm套筒拆卸线束固定支架(A)。
b.用内饰件拆卸工具翘出线束固定卡夹(B)。
7.后弹簧 - 拆卸
8.桥梁 - 拆卸
a.将平台车放置在后轴臂下方进行支撑。

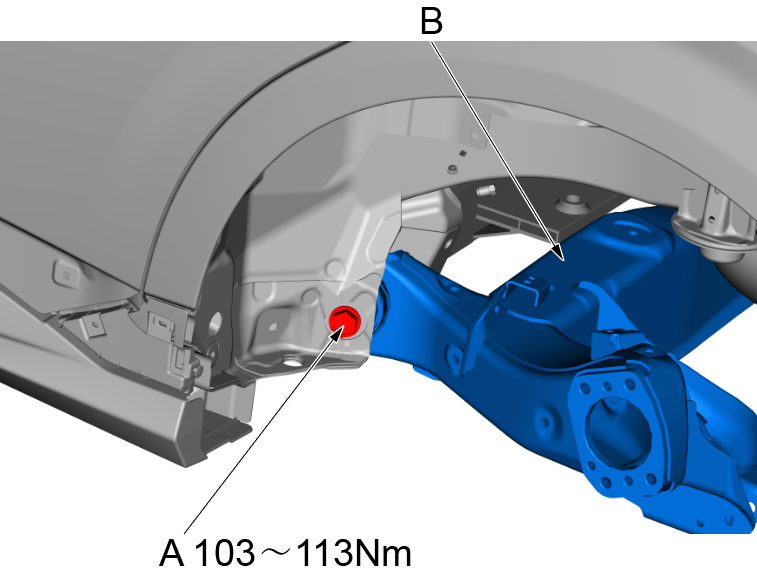

b.19mm套筒拆下后轴臂固定螺栓(A)，降下平台车取下后轴臂(B)。
安装
1.所有拆下的零件 - 安装
a.按照与拆卸相反的顺序安装桥梁，并注意以下事项：
注意！
- 松松地安装螺母和/或螺栓以安装衬套，用车辆重量装载悬架，然后拧紧螺母和/或螺栓至规定力矩。
- 安装制动软管、车轮转速传感器线束和电子驻车制动线束后，检查是否与其它部件扭结或干涉。
- 安装后制动盘前，清理轮毂轴承单元和制动盘内侧的接合面。
2.车轮定位 - 检查
a.安装完成后，应进行路试，确认底盘无异响。
