转向轴拆卸和安装
拆卸
1.转向柱倾斜和伸缩位置 - 设置
a.将转向柱设置为中心倾斜位置和中心伸缩位置。
2.方向盘 - 保持
a.将方向盘置于笔直向前位置。
b.安装市售方向盘固定架工具(A)。
3.转向节盖 - 拆卸
a.拆下转向节盖(A)。
4.转向节 - 脱开
a.使用12mm套筒拆卸固定螺栓(A)。
b.从行星齿轮轴(B)上断开转向节(C)。
注意！
- 如果中央导向件(D)位置正确并未移动，将其保持在原位。
- 如果中央导向件已脱落，将其丢弃。
5.转向轴 - 拆卸
a.使用12mm套筒拆卸固定螺栓(A)。
b.拆下转向轴(B)。
安装
注意！
- 安装转向轴时，不要颠倒顶部和底部。

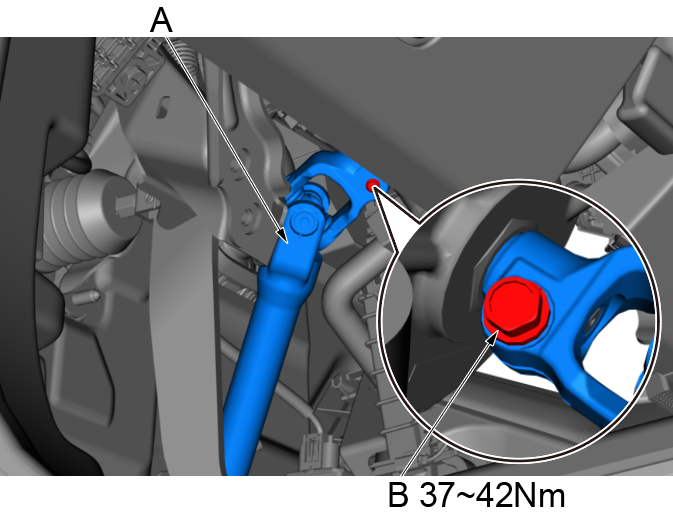

1.转向轴 - 安装
a.连接转向轴(A)。
b.使用12mm套筒安装固定螺栓(B)并将其拧至规定扭矩。
2.转向万向节 - 连接
a.将转向万向节(A)的下端滑至行星齿轮轴(B)上。
注意！
- 带中央导向件的行星齿轮轴：通过对准中央导向件(C)安装转向万向节。
- 不带中央导向件的行星齿轮轴：通过将开口定位在角度范围内定位转向柱。
b.使用12mm套筒安装固定螺栓(D)并将其拧至规定扭矩。
c.拉动转向万向节，确保转向万向节完全固定。
3.转向节盖 - 安装
a.安装转向节盖(A)。
注意！
- 检查转向节盖是否损坏和破裂。如果转向节盖破裂，更换转向节盖。
4.方向盘固定架 - 拆卸
5.转向 - 检查
a.安装后，检查以下项目：
- 车辆准备就绪，点亮READY灯，反复转动方向盘确定转向系统工作正常。
- 检查方向盘辐角。如果方向盘辐角左右不等(方向盘和齿条不居中)，校正转向节/行星齿轮轴花键的啮合情况。
