空气混合控制电机/模式控制电机/内循环控制电机测试
测试
注意！
- SRS 部件位于模式控制电机和内循环控制电机附近。执行修理或维修前查看SRS 部件位置和注意事项及程序。
- 测试电机前，检查是否有气温控制DTC。
1.接入电机的部件拆卸
| 拆卸部件 | 电机测试 | ||
| 空气混合控制电机 | 模式控制电机 | 内循环控制电机 | |
| 鼓风机装置 | [1] | [1] | ― |
| 手套箱 | ― | ― | [1] |
注意！
- 表格的数字显示了部件拆卸顺序。
2.插接器类型
下图详细说明了设计使用在该车上的电机插接器。
插接器的实际外观和结构可能因车型而异。
3.空气混合控制电机、模式控制电机和内循环控制电机 - 测试
a.进行必要检查时，断开插接器。
注意！
- 若连接空气混合控制电机、乘客侧空气混合控制电机、模式控制电机和内循环控制电机至电源或搭铁不正确，将损坏部件。仔细遵循操作说明。

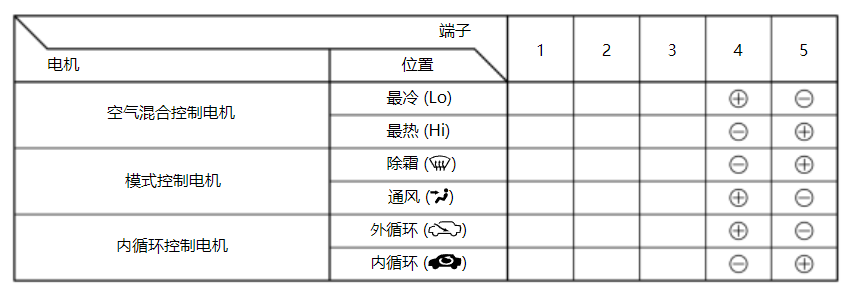

b.根据下表，通过连接蓄电池电源和搭铁至连接器，测试电机在各个方向上的运转情况。当电机平稳运转且停止时，立即断开蓄电池电源。
c.如果任一HVAC 控制电机在步骤2不运转，则将它拆下，然后检查控制连杆和风门是否平稳移动。
注意！
- 如果连杆和风门平稳移动，转至步骤d。
- 如果连杆或风门卡滞或受阻，则必要时进行修理。

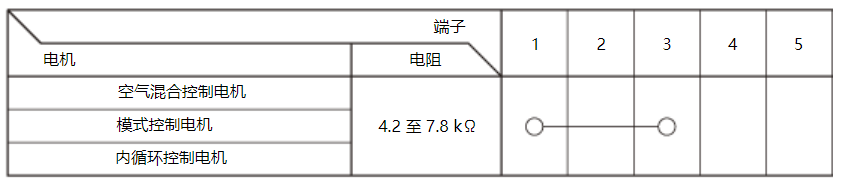

d.根据下表，测量端子之间的电阻。
f.将车辆转至ON模式。

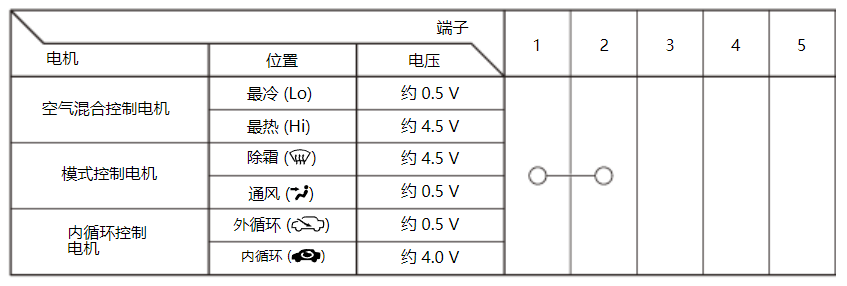

g.使用背部探针组件，根据表格，测量端子之间的电压。
h.如果电阻或电压读数中任一个与规定不符，更换故障电机。
4.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装部件。
